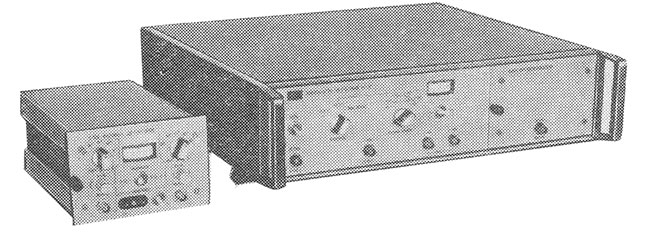

Ч7-12

Ч7-12 компаратор частотный

МЕРИДИАН
  • Производитель: Меридиан (ПО им. С.П. Королева)
  • Страна происхождения: Украина
  • Модель: Ч7-12
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЕЭ2.721.107 ТУ
  • Госреестр: 3436-73
  • Межповерочный интервал: 1 год
  • Частота входных сигналов: 1МГц-5МГц (при максимальном отклонении частоты от номинала не более ±1∙10-6)
  • Питание: от сети 220В, 50Гц; 220В и 115В, 400Гц; от источника постоянного тока ±27В
  • Габаритные размеры: 495х136х480 мм
  • Вес: 15 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

10 000 ₽ за 2 товара

Описание

Компаратор частотный Ч7-12 предназначен для измерения нестабильности частоты и фазы высокостабильных источников сигналов. В комплекте с электронно-счетным частотомером, анализатором спектра, самопишущим микроамперметром и измерителем частоты обеспечивает следующие измерения: разность частот двух сигналов, долговременную и кратковременную нестабильность частоты, девиацию частоты в определенной полосе частот. Прибор может оценивать распределение спектральной плотности флуктуации фазы колебаний, а также производить быструю и точную подстройку частоты источника сигналов по местному стандарту частоты. Высокая разрешающая способность Ч7-12 позволяет использовать его для измерения паразитной фазовой модуляции высокостабильных источников сигналов.

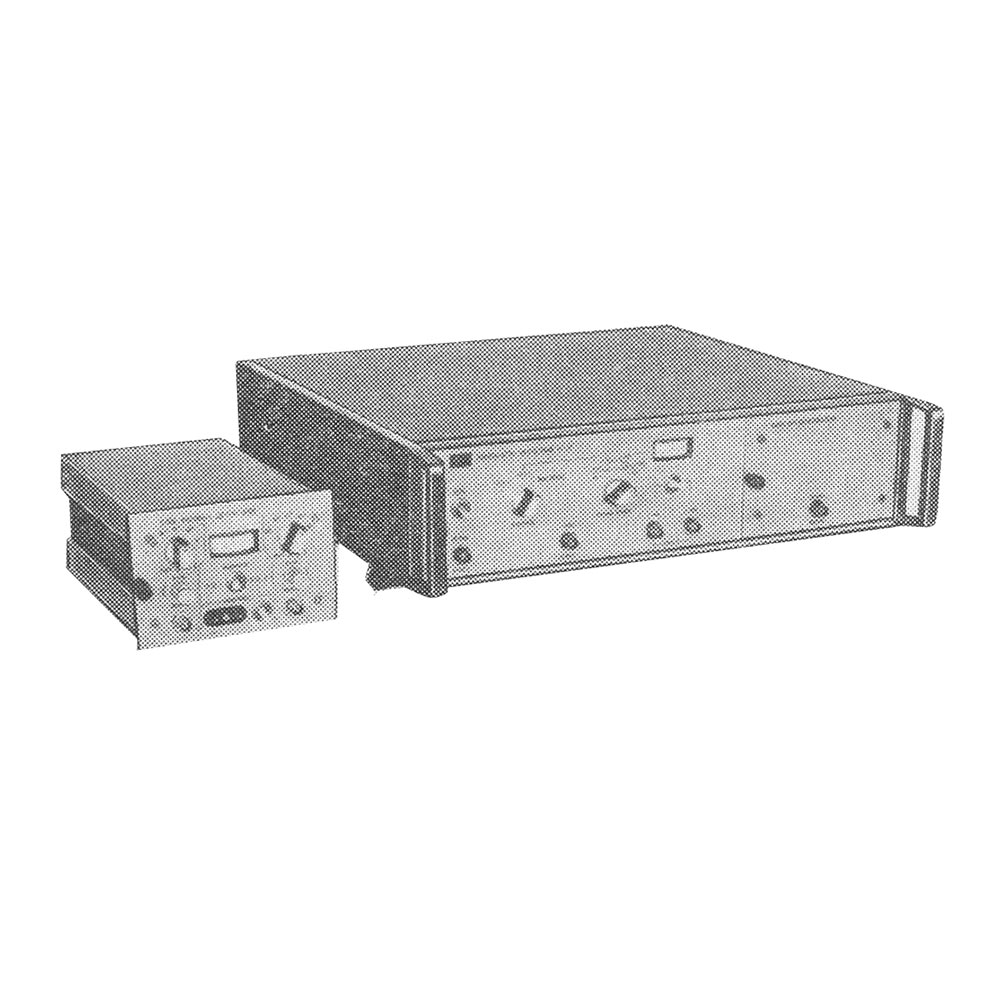

Ч7-12

Официальная гарантия

Приобретая компаратор частотный Ч7-12 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч7-15,39
  • ЧК7-51
Артикул: 1012763 Категория:

Технические характеристики

Производитель
Меридиан (ПО им. С.П. Королева)
Модель
Ч7-12
Гарантия
12 месяцев
Госреестр
3436-73
Технические условия (ТУ)
ЕЭ2.721.107 ТУ
Межповерочный интервал
1 год
Параметры
Частота входных сигналов
1 МГц-5 МГц (при максимальном отклонении частоты от номинала не более ±1∙10-6)
Напряжение входного сигнала
0,5 В-1,5 В
Коэффициенты умножения разности частот входных сигналов (N)
10, 102, 103, 104 (1 МГц)
2, 20, 200, 2000 (5 МГц)
Параметры выходных сигналов
Выход с разъема «Выход 1МГц» (Rн = 75 Ом)
частота 1МГц±NΔƒ
напряжение на конце кабеля длиной 1,5 м ≥0,5В
Выход с блока фазового детектора (Rн = 51 Ом)
частота ±(N-10)Δƒ
напряжение на конце кабеля длиной 1,5 м ≥1В
Выход с блока преобразователя (Rн = 1 кОм)
частота 10кГц±(N-10)Δƒ
напряжение на конце кабеля длиной 1,5 м ≥0,5
Δƒ – разность частот выходных сигналов
Нестабильность частоты, вносимая компаратором
Время усреднения 100с
нестабильность  2∙10-13
Время усреднения 1 с
нестабильность  1∙10-12
Время усреднения 0,1с
нестабильность  1∙10-11
Время усреднения 0,01с
нестабильность  1∙10-10
Время усреднения 0,001с
нестабильность  1∙10-9
Отношение мощности сигнала к мощности шума, вносимого компаратором, при полосе анализа 6 Гц±2 Гц, дБ
Частота анализа 20 Гц
частота входного сигнала 1 МГц   130
частота входного сигнала 5 МГц   120
Частота анализа 50 Гц, 100 Гц
частота входного сигнала 1 МГц   120
частота входного сигнала 5 МГц   110
Частота анализа 1000 Гц
частота входного сигнала 1 МГц   140
частота входного сигнала 5 МГц   130
Общие данные
Входное сопротивление на всех входах
150 Ом
Входная емкость
150 пФ
Потребляемая мощность
15 В∙А
Питание
от сети 220В, 50Гц; 220В и 115В, 400Гц
от источника постоянного тока ±27В
Глубина
495 мм
Ширина
480 мм
Высота
136 мм
Вес
15 кг
Комплект поставки
Компаратор частотный Ч7-12
Варианты написания в сети Internet
Ч 7-12, Ч7 12, Ч7/12
