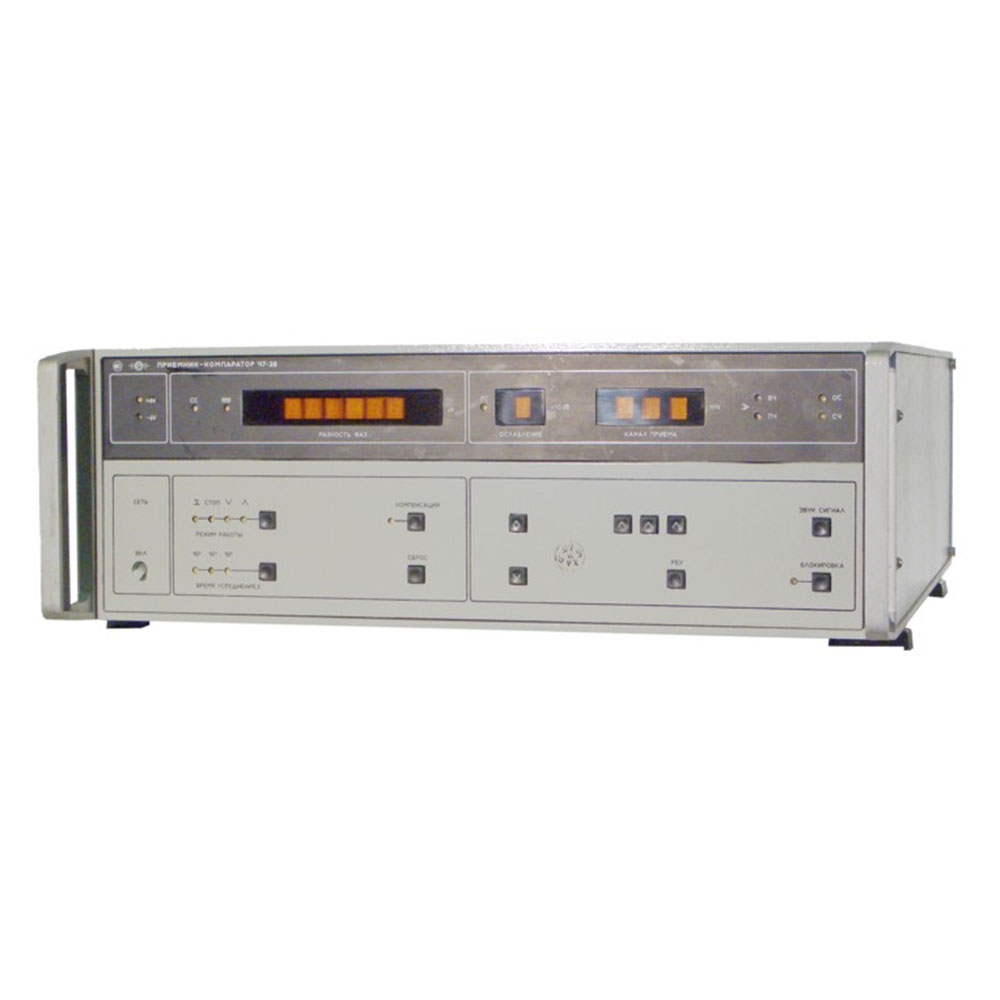

Ч7-38 приемник-компаратор

МЕРИДИАН
  • Производитель: Меридиан (ПО им. С.П. Королева)
  • Страна происхождения: Украина
  • Модель: Ч7-38
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЕЭ2.003.032 ТУ
  • Госреестр: 10099-85
  • Межповерочный интервал: 1 год
  • Диапазон частот сигналов: 5 кГц-79,9 кГц и 66,(6) кГц  без конвертера с шагом перестройки 0,1 кГц; 178 кГц-287,8 кГц  с конвертером с шагом перестройки 0,2 кГц
  • Полоса пропускания приемника: 1 5 Гц-30 Гц
  • Питание: 220 В±22 В, 50 Гц и 115 В±6 В и 220 В±11 В, 400 Гц±10 Гц; от источник постоянного тока напряжениям 27 В±3 В
  • Габаритные размеры: 173х488х555 мм
  • Вес: 26 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

10 000 ₽ за 2 товара

Описание

Приемник-компаратор Ч7-38 предназначен для определения отклонения частоты кварцевых или атомных мер частота по отношение к частоте сигналов образцовых (эталонных) частот, передаваемых радиостанциями сверхдлинных и длинных волн.

Основные области применения

  • Исследование, разработка и производство кварцевых и квантовых генераторов
  • Проверка кварцевых и атомных мер частоты в метрологических лабораториях
  • Исследование процессов распространения радиоволн
  • Синхронизация мер частоты и времени в системах единого времени и радионавигационных системах

Ч7-38

Официальная гарантия

Приобретая приемник-компаратор Ч7-38 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч7-7
  • Ч7-9
  • Ч7-10
  • Ч7-23
  • Ч7-29
  • Ч7-29А
Артикул: 1012756 Категория:

Технические характеристики

Производитель
Меридиан (ПО им. С.П. Королева)
Модель
Ч7-38
Гарантия
12 месяцев
Госреестр
10099-85
Технические условия (ТУ)
ЕЭ2.003.032 ТУ
Межповерочный интервал
1 год
Параметры
Диапазон частот сигналов
5 кГц-79,9 кГц и 66,(6) кГц  без конвертера с шагом перестройки 0,1кГц
178 кГц-287,8кГц  с конвертером с шагом перестройки 0,2 кГц
Чувствительность прибора
0,1 мкВ  в диапазоне частот 5 кГц-79,9 кГц и 66,(6) кГц
10 мкВ  в диапазоне частот 178 кГц-287,8 кГц
Полоса пропускания приемника
15 Гц-30 Гц
Избирательность прибора
80 дБ  по зеркальному каналу в диапазоне частот 5 кГц-79,9 кГц и66,(6) кГц
 16 дБ   по зеркальному каналу в диапазоне 178 кГц-287,8 кГц
 40 дБ  по соседнему каналу (при отстройке на ±100 Гц от частоты принимаемого сигнала)
Ослабление аттенюатора прибора
от 0 дБ до 80 дБ с шагом 10 дБ
Погрешность установки ослабления аттенюатора, не более
±4 дБ
При напряжении сигнала на входе AI в пределах 20мкВ-60мкВ прибор обеспечивает индикацию перегрузки широкополосного тракта приемника
При напряжении сигнала на входе прибора AI в пределах 0,3мкВ-3мкВ прибор обеспечивает индикацию перегрузки тракта промежуточной частоты приемника
Входное сопротивление по входу AI
25 Ом-100 Ом
Устройство защиты (ограничитель) входного тракта приемника от высоковольтных сигналов ограничивает входной сигнал на уровне, не превышающем
0,6 В
Прибор выдает следующие выходные сигналы
импульсы частотой 2 кГц; 1 МГц; 128 кГц-207,9 кГц с шагом 0,1кГц; 130 кГц; 100 Гц с размахом,не менее 2 В, на нагрузке 1 кОм
на разъеме АПЧ – напряжение постоянного тога, изменяющееся от -(4В±1В) до +(4В±1В), на нагрузке 10 кОм
Прибор имеет следующие режимы работы
“Блокировка”, “Звук, сигнал”, “Компенсация”, “Больше”, “Меньше”, “Стоп”, “Измерение”, “Сброс”
Предел допускаемого значения относительной погрешности сличения частот местного и принимаемого сбором сигнала по результатам фазових измерений не превышает ±5∙10-12 при времени измерения 24 часа и ±5∙10-13 при времени измерения 10 суток.
Прибор работает от синусоидального сигнала местного стандарта частоты о параметрами
частота  0,1 МГц, 1 МГц, 5 МГц, 10 МГц
относительное отклонение частоты от номинального значения, не более 5∙10-7
уровень сигнала от 0,5 В до 3 В на нагрузке 50 Ом
Прибор выдает информацию о набеге фазы в параллельном 24-разрядном двоично-десятичном коде
При переходе питания прибора от сети переменного тока к питанию от постоянного тока и обратно прибор выдаёт цифровую информацию без сбоев
При питании от внешнего источника постоянного тока +(27 В±3 В) возможны пораженные точки канала приема на частотах 20 кГц±2 кГц, 40 кГц±4 кГц, 60 кГц±6 кГц, 75,9 кГц±4 кГц
Интерфейс прибора обеспечивает
СИ1 – синхронизация источника (все функциональные возможности)
И4 – источник (основной источник функциональные возможности)
выдачу информации в канал общего пользования (КОП) о результатах измерения набега фазы исследуемого сигнала в секундах
Общие данные
Прибор обеспечивает технические характеристики после времени установления рабочего режима, равного
15 минут
Нормальные условия эксплуатации
температура  20ºС ±5ºС (293К±5К)
относительная влажность воздуха при температуре 25ºС 65% ±15%
 атмосферное давление  100 кПа ±4 кПа (750мм.рт.ст.±30мм.рт.ст.)
Предельные условия эксплуатации
температура  от 60ºС… до +65ºС ( от 213К до 338К)
относительная влажность воздуха при температуре 25ºС  98%
атмосферное давление  12 кПа (90мм.рт.ст.)
Рабочие условия эксплуатации
температуро окружающей среды  от -10ºС… до +50°С ( от 263К до 323К)
относительная влажность воздуха  до 98% при температуре +25°С (298К)
атмосферное давление  от 61,3 кПа до 104 кПа (от 460мм.рт.ст до 780мм рт.ст.)
Прибор сохраняет свои технические характеристики в пределах норм, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 часов
Прибор допускает непрерывную работу в рабочих условиях в течение 24 часов при сохранении технических характеристик
Наработка на отказ прибора, не менее
4 500 часов
Срок службы
10 лет
Технический ресурс прибора
10 000 часов
Питание
от сети  220 В±22 В частотой 50Гц и 115В±6 В и 220 В±11В частотой 400 Гц±10 Гц
от источника постоянного тока напряжениям 27 В±3 В
Глубина
555 мм
Ширина
488 мм
Высота
173 мм
Вес
26 кг
Комплект поставки
Приемник-компаратор Ч7-38
