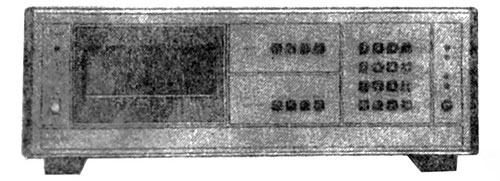

Ч7-45

Ч7-45 компаратор частотный

СССР
  • Производитель: СССР
  • Модель: Ч7-45
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: не внесен
  • Межповерочный интервал: отсутствует
  • Номинальные значения частот измеряемых сигналов с внешним гетеродином 1 МГц-100 МГц: 5 МГц; 10 МГц; 100 МГц
  • Питание: от 198 В до 242 В, от 49,5 Гц до 50,5 Гц
  • Габаритные размеры: 160х480х555 мм
  • Вес: 27 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

Описание

Компаратор частотный Ч7-45 предназначен для измерения разности и нестабильности частот выходных сигналов стандартов частоты и времени, а также нестабильности частоты и фазы, вносимой усилителями, умножителями, делителями частоты и другими четырехполюсниками.

Прибор используется при поверке стандартов частоты и времени, высокоточных исследованиях нестабильности частоты и фазы выходных сигналов усилителей, умножителей частоты и т. д.

Компаратор частотный позволяет измерять

  • Относительную разность частот входных сигналов от 10-15 до 10-7
  • Относительную нестабильность частоты входных сигналов
  • Спектральную плотность мощности фазовых флуктуаций (с помощью внешнего анализатора спектра)
  • Набег разности фаз измеряемых сигналов и их взаимную нестабильность

Встроенный микропроцессор позволяет автоматизировать процесс измерения и обработки результатов. Используется при поверке стандартов частоты и времени, высокоточных исследованиях нестабильности частоты и фазы выходных сигналов усилителей, умножителей частоты и т. д. Измеряет температурный коэффициент изменения фазы (ТКФ), вносимый усилителями, умножителями, радиочастотными кабелями и т. д., а также ТКЕ конденсаторов, ТКИ катушек индуктивности и т. д.

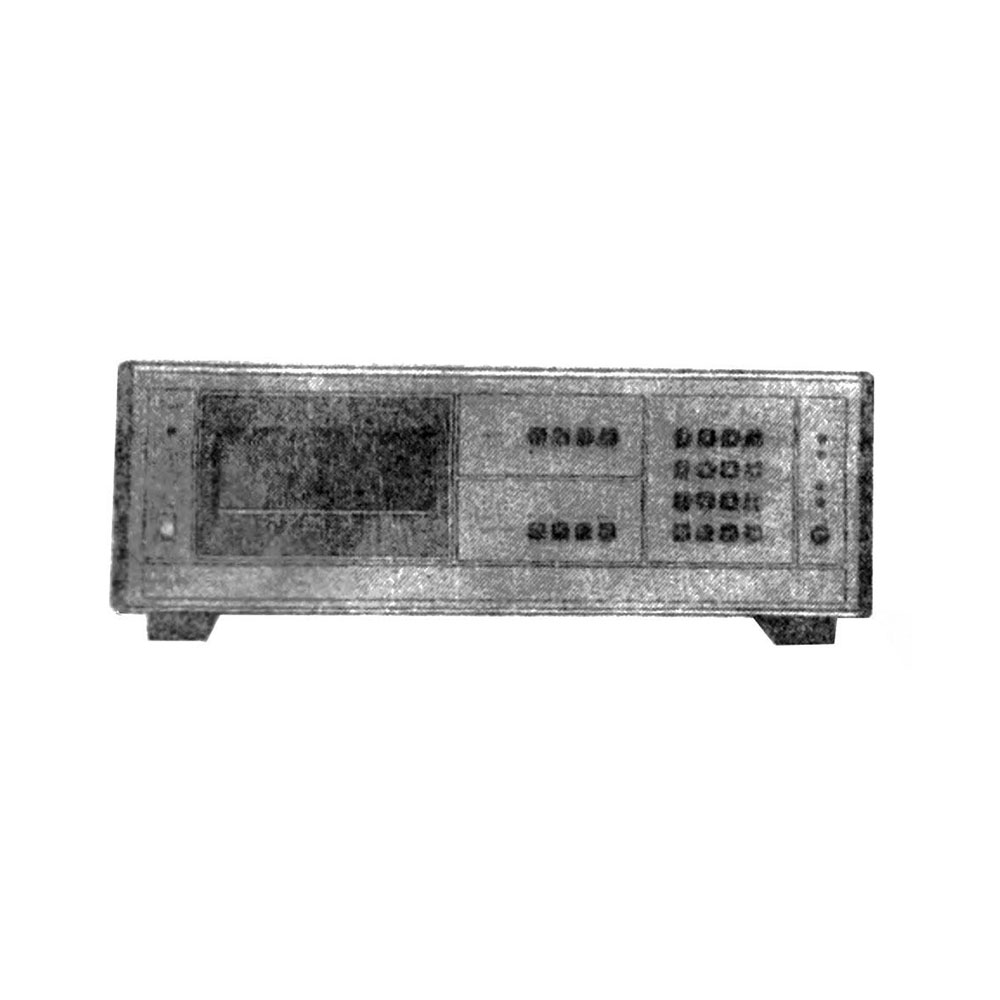

Ч7-45

Официальная гарантия

Приобретая компаратор частотный Ч7-45 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012768 Категория:

Технические характеристики

Производитель
СССР
Модель
Ч7-45
Гарантия
12 месяцев
Госреестр
не внесен
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
 отсутствует
Параметры
Номинальные значения частот измеряемых сигналов с внешним гетеродином от 1 МГц до 100 МГц
5 МГц; 10 МГц; 100 МГц
Отклонение измеряемых частот от номинального значения, не более
10-7
Относительная разность входных частот, не более
10-7
Среднеквадратическое значение напряжения входных сигналов
от 0,8 В до 1,2 В
Диапазон измеряемых значений набега фазы
от 0,1 пс до 0,01 с
Основная погрешность измерения (входная частота – 5 МГц) в зависимости от времени измерения
от 10-3 с до 10-1 с   10-13/τ
не менее 1 с  10-13
не менее 10 с  10-14
не менее 100 с  4∙10-15
не менее 1 ч  10-15
Основная погрешность измерения (входная частота – 100 МГц) в зависимости от времени измерения
не менее 10-3 с до 10-1 с  5∙10-14/τ
не менее 1 с  5∙10-14
не менее 10 с  5∙10-14
не менее 100 с  2∙10-15
не менее 1 ч  5∙10-16
Спектральная плотность мощности фазовых флуктуаций, вносимая прибором (входная частота – 5 МГц)
отстройка от несущей частоты 20 Гц  (-145) МГц
отстройка от несущей частоты 120 Гц  (-150) МГц
отстройка от несущей частоты 1 кГц  (-155) МГц
отстройка от несущей частоты 10 кГц  (-155) МГц
Спектральная плотность мощности фазовых флуктуаций, вносимая компаратором (входная частота – 100 МГц)
отстройка от несущей частоты 20 Гц  (-130) МГц
отстройка от несущей частоты 120 Гц  (-135) МГц
отстройка от несущей частоты 1 кГц  (-135) МГц
отстройка от несущей частоты 10 кГц  (-135) МГц
Погрешность измерения разности частот (входная частота – 5 МГц)
за 1 с  10-13
за 1 ч  10-15
Погрешность измерения разности частот (входная частота – 100 МГц)
за 1 с  5∙10-14
за 1 ч  5∙10-16
Температурный коэффициент изменения фазы, приведенный к входу (при 5 МГц), не более
10 пс/°С
Общие данные
Потребляемая мощность
70 В∙А; 50 Вт
Питание
от 198 В до 242 В, от 49,5 Гц до 50,5 Гц
Глубина
555 мм
Ширина
480 мм
Высота
160 мм
Вес
27 кг
Комплект поставки
Компаратор частотный Ч7-45
Варианты написания в сети Internet
Ч 7-45, Ч7 45, Ч7/45
