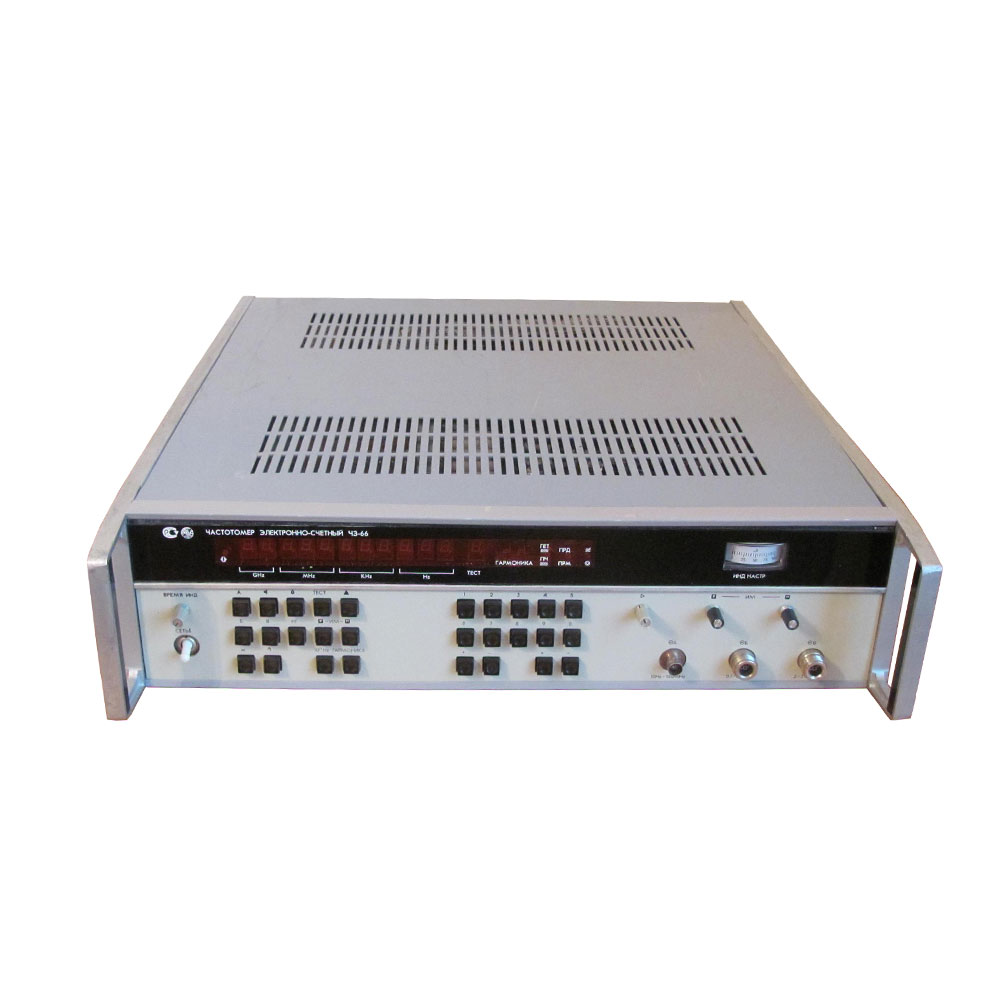

Ч3-66 частотомер электронно-счетный

МЕРИДИАН
  • Производитель: Меридиан (ПО им. С.П. Королева)
  • Страна происхождения: Украина
  • Модель: Ч3-66
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ДЛИ2.721.010 ТУ
  • Госреестр: 9273-85
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Диапазон частот: вход А 10 Гц-100 МГц; вход Б 0,1-2 ГГц; вход В 2-37,5 ГГц
  • Период: н/д
  • Питание: 220 В/115 В ±10%, 50/400 Гц
  • Габаритные размеры: 488х133х555 мм
  • Вес: 20 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

5 000 ₽ за 2 товара

Описание

Частотомер электронно-счетный Ч3-66 имеет расширенные функциональные возможности (измерение нестабильности, измерение среднего значения, калькуляторный режим), высокие метрологические характеристики, обеспеченность самодиагностикой, сопрягаемость с ЭВМ и возможность работы в составе ИИС.

Наиболее эффективно применение прибора в метрологической службе при проверке частотных параметров генераторов сигналов, в составе ИИС на основе цифровых измерительных приборов общего применения для измерения частоты и обработки результатов измерения по установленной программе, для контроля частот гетеродинов радиоприемных устройств.

Главные особенности

  • Автоматическое измерение частоты синусоидальных сигналов и полуавтоматическое измерение несущей частоты ИМ-сигналов
  • Диапазон частот 10 Гц … 37,5 ГГц
  • Дополнительные функции: частотная селекция СВЧ-сигналов, измерение нестабильности частоты сигнала, вычисление среднего значения и арифметическая обработка результатов
  • Высокая разрешающая способность и точность измерений
  • Автоматический/ручной пуск измерений
  • Возможность работы от внешнего источника опорного сигнала
  • Имеет 3 выхода: выход опорного генератора, выход импульсов синхронизации, выход сигнала нулевых биений
  • Самодиагностика (начальная, текущая)
  • Интерфейс КОП
  • Жесткие условия эксплуатации

Ч3-66

Официальная гарантия

Приобретая частотомер электронно-счетный Ч3-66 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч1-1Б
  • Ч2-17
  • Ч3-8
  • Ч3-8А
  • Ч3-58
  • Ч3-61
  • Ч3-70
  • Ч4-5
  • Ч4-8
  • Ч4-8А
  • Ч4-23
  • Ч4-26
  • Ч4-28

Замена

  • Ч3-71
Артикул: 1012653 Категория:

Технические характеристики

Производитель
Меридиан (ПО им. С.П. Королева)
Модель
Ч3-66
Гарантия
12 месяцев
Госреестр
9273-85
Технические условия (ТУ)
ДЛИ2.721.010 ТУ
Межповерочный интервал
1 год
Канал А
Частота
диапазон частот   10 Гц … 120 МГц (НГ-синус)
дискретность измерения   1 Гц / 10 Гц / 100 Гц / 1 кГц
погрешность измерения   ±(погрешность опорного генератора)
чувствительность   0.05 В при отношении сигнал/шум ≥40 дБ
Вход А
максимальный входной уровень   1 В
время счета   1 мкс / 10 мкс / 0.1 с / 1 с
входной импеданс   1 МОм || 50 пФ
Канал Б
Частота
диапазон частот   0.12 ГГц … 2.0 ГГц (НГ-синус)
дискретность измерения   1 Гц / 10 Гц / 100 Гц / 1 кГц
погрешность измерения   ±(погрешность опорного генератора)
чувствительность   0.02 мВт
Частота несущей ИМ-сигнала
частота ИМ-сигнала   0.1 ГГц … 2.0 ГГц
погрешность измерения   ±(δ опорного генератора + δ внутреннего ВЧ-генератора)
чувствительность   0.1 мВт
модулирующие импульсы частота   ≥ 100 Гц
модулирующие импульсы  длительность   ≥ 0.3 мкс
модулирующие импульсы  скважность   2 … 1000
Вход Б
максимальный входной уровень   10 мВт (через аттенюатор при >1 мВт)
время счета   1 мкс / 10 мкс / 0.1 с / 1 с
входной импеданс   50 Ом-коаксиальный канал 7·3.04 мм
Канал В
Частота
диапазон частот   2.0 ГГц … 37.5 ГГц (НГ-синус)
дискретность измерения   1 Гц / 10 Гц / 100 Гц / 1 кГц
погрешность измерения   ±(погрешность опорного генератора)
чувствительность   2 ГГц…12.4 ГГц   0.02 мВт
чувствительность   12.4 ГГц…25.95 ГГц   0.05 мВт
чувствительность   29.95 ГГц…37.5 ГГц   0.1 мВт
Частота несущей ИМ-сигнала
частота ИМ-сигнала   2.0 ГГц … 37.5 ГГц
погрешность измерения   ±(δ опорного генератора + δ внутреннего ВЧ-генератора)
чувствительность   2 ГГц…12.4 ГГц   0.1 мВт
чувствительность   12.4 ГГц…37.5 ГГц   0.2 мВт
модулирующие импульсы   частота   ≥ 100 Гц
модулирующие импульсы   длительность   ≥ 0.3 мкс
модулирующие импульсы   скважность   2 … 1000
Вход В
максимальный входной уровень   10 мВт (через аттенюатор при >1 мВт)
время счета   1 мкс / 10 мкс / 0.1 с / 1 с
входной импеданс   2 ГГц…17.44 ГГц   50 Ом-коаксиальный канал 7·3.04 мм
входной импеданс   17.44 ГГц…25.95 ГГц   волноводный канал 11·5.5
входной импедан   25.95 ГГц…37.5 ГГц   волноводный канал 7.2·3.4
Опорный генератор
Частота
5 МГц
Стабильность генератора
за 30 суток   ±1.5·10–7
при изменении температуры на ±1 °С   ±10–9
Время индикации
0.1 с … 5 с (±50%) – плавная регулировка
Общие данные
Условия эксплуатации
температура от -10°С …до + 50°С
относительная влажность  до 98%
Питание
220 В/115 В ±10%, 50/400 Гц
Глубина
555 мм
Ширина
488 мм
Высота
133 мм
Вес
20 кг
Комплект поставки
Частотомер электронно-счетный Ч3-66
Варианты написания в сети Internet
Ч 3-66, Ч3 66, Ч3/66
