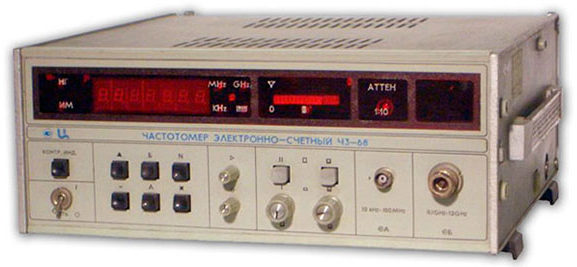

Ч3-68

Ч3-68 частотомер электронно-счетный

ИЗМЕРИТЕЛЬ (БАТУМИ)
  • Производитель: Завод Измеритель (Чапич)
  • Страна происхождения: Армения
  • Модель: Ч3-68
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: 9968-85
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Диапазон частот: 10 кГц-100 МГц
  • Период: н/д
  • Питание: 220 В 50 Гц, 220 и 115 В 400 Гц
  • Габаритные размеры: 330х136х356 мм
  • Вес: 9 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

5 000 ₽ за 2 товара

Описание

Частотомер электронно-счетный Ч3-68 обладающий широким диапазоном измеряемых частот, является малогабаритным прибором, предназначенным для работы в жёстких условиях эксплуатации.

Основная область применения прибора настройка, калибровка, испытания различного рода, приёмопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

Главные особенности

  • Измерение частоты до 12 ГГц
  • Высокая точность измерения сигналов низкой частоты – 7 разрядов за 1 с
  • Полуавтоматическое вычисление частоты сигналов СВЧ
  • Жесткие условия эксплуатации

Ч3-68

Официальная гарантия

Приобретая частотомер электронно-счетный Ч3-68 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч2-2
  • Ч2-2А
  • Ч2-3
  • Ч2-3А
  • Ч2-4
  • Ч2-4А
  • Ч2-5
  • Ч2-6
  • Ч2-6А
  • Ч2-7
  • Ч2-8
  • Ч2-9
  • Ч2-9А
  • Ч2-10
  • Ч2-11
  • Ч2-19
  • Ч2-19А
  • Ч2-28
  • Ч2-32
  • Ч2-33
  • Ч2-34
  • Ч2-35
  • Ч2-35А
  • Ч2-36
  • Ч2-36А
  • Ч2-37
  • Ч2-37А
  • Ч2-45
  • Ч2-55
  • Ч2-56
  • Ч2-58
  • Ч2-59
  • Ч3-45
  • Ч3-46
  • Ч4-2
  • Ч4-7
  • Ч4-26А

Замена

  • Ч3-71

Техническая документация

Ч3-68, Ч3-69 Техническое описание и инструкция по эксплуатации

Артикул: 1012655 Категория:

Технические характеристики

Производитель
Завод Измеритель (Чапич)
Модель
Ч3-68
Гарантия
12 месяцев
Госреестр
9968-85
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Канал А
Диапазон частот
10 кГц – 100 МГц
Уровень входного сигнала
10 мВ – 10 В
Входное сопротивление
1 МОм
Входная ёмкость
25 пФ
Канал Б
Диапазон частот
0,1 – 12 ГГц
Уровень входного сигнала
0,1 – 5 мВт
Входное сопротивление
50 Ом
Общие
Измерение частоты синусоидального сигнала
10 кГц – 12 ГГц
Относительная погрешность измерения частоты
δнг = ±(δо+2·10-7+δзап)
Где:
δо – относительная погрешность по частоте внутреннего опорного генератора или внутреннего источника, используемого вместо внутреннего опорного генератора; dзап – относительная погрешность запуска
Измерение несущей частоты импульсно модулированных сигналов
0,1-12 ГГц
Относительная погрешность измерения несущей частоты
± (δ + Dfсл/fизм+2·10-6)
Где:
Dfсл – погрешность сличения по нулевым биениям: при сличении по внешнему осциллографу ≤ 100 кГц, при сличении по внутреннему индикатору tи > 1 мкс; fизм – значение измеряемой частоты, кГц
Опорный кварцевый генератор
Номинальное значение частоты
5 МГц
Диапазон коррекции частоты
≥ 2,5·10-6 в каждую сторону от минимального значения
Относительная погрешность по частоте в пределах
за 30 суток ±5·10-7
за 12 месяцев ±2·10-6
Относительное изменение частоты при изменении температуры на 1° С в пределах
±1,6·10-9
Общие данные
Потребляемая мощность
60 В·А
Питание
220 В 50 Гц, 220 и 115 В 400 Гц
Глубина
356 мм
Ширина
330 мм
Высота
136 мм
Вес
9 кг
Комплект поставки
Частотомер электронно-счетный Ч3-68
Варианты написания в сети Internet
Ч 3-68, Ч3 68, Ч3/68
