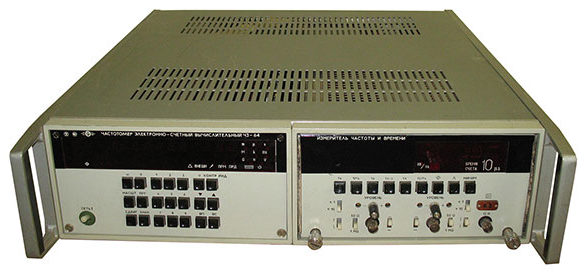

Ч3-64

Ч3-64 частотомер электронно-счетный вычислительный

МЕРИДИАН
Доступность:

В наличии
  • Производитель: Меридиан (ПО им. С.П. Королева)
  • Страна происхождения: Украина
  • Модель: Ч3-64
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ДЛИ2.721.006 ТУ
  • Госреестр: 9135-83
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Диапазон частот: 0,005 Гц-1500 МГц; 0,95 ГГц-12 ГГц (со сменным блоком ЯЗЧ-168)
  • Период: 10 нс-2∙104 с
  • Питание: 220 В, 50 Гц ; 220 В и 115 В, 400 Гц
  • Габаритные размеры: 488х133х574 мм
  • Вес: 22 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

В наличии

5 000 ₽ за 2 товара

Описание

Частотомер электронно-счетный вычислительный Ч3-64 обеспечивающий измерения частоты и периода непрерывных электрических сигналов, несущей частоты ИМ сигналов, отношение частот электрических сигналов, счет числа электрических колебаний. Прибор может работать со сменными блоками, что расширяет диапазон измерения и его функциональные возможности.

Интерполяционный режим измерения интервалов времени и периода сигналов обеспечивает высокую разрешающую способность прибора. Выдача результатов измерения и дистанционное управление работой Ч3-64 осуществляется через КОП. Частотомер может производить математическую обработку результата измерения (менять масштаб и осуществлять сдвиг).

Для этого прибора характерны широкий диапазон измерения частотных и временных характеристик электрических сигналов с высокой точностью. Область применения очень широка например, в технике связи, радиоизмерительной технике, при разработке, производстве, эксплуатации различных радиоэлектронных устройств и для их метрологического обеспечения.

Главные особенности

  • Измерение частоты НГ и ИМ сигналов
  • Измерение периода, длительности импульсов и интервалов времени
  • Измерение отношения частот
  • Автоматизация измерений
  • Высокая точность измерений
  • Высокая разрешающая способность
  • Жесткие условия эксплуатации
  • Малое энергопотребление

Ч3-64

Официальная гарантия

Приобретая частотомер электронно-счетный вычислительный Ч3-64 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч0-4
  • Ч0-7
  • Ч1-10
  • И3-16
  • И2-18
  • И2-19
  • ЧК3-4А
  • Ч3-4А
  • Ч3-9
  • Ч3-9А
  • Ч3-12
  • Ч3-13
  • Ч3-15
  • Ч3-19
  • Ч3-20
  • Ч3-22
  • Ч3-24
  • Ч3-30
  • Ч3-31
  • Ч3-34
  • Ч3-34А
  • Ч3-34БЛ
  • Ч3-35
  • Ч3-35А
  • Ч3-38
  • Ч3-39
  • Ч3-41
  • ЧК3-43
  • Ч3-54
  • ЯЗЧ-31
  • Ч4-20
  • Ч4-22
  • Ч5-11
  • Ч6-63

Замена

  • Ч3-76
  • Ч3-84
  • Ч3-84/1
  • Ч3-84/2
Артикул: 1012648 Категория:

Технические характеристики

Производитель
Меридиан (ПО им. С.П. Королева)
Модель
Ч3-64
Гарантия
12 месяцев
Госреестр
9135-83
Технические условия (ТУ)
ДЛИ2.721.006 ТУ
Межповерочный интервал
1 год
Входные характеристики
Диапазон измеряемых частот
0,005 – 1,5х 109 Гц
Уровень входного сигнала в диапазоне 0,005 Гц-150 МГц (вход А)
для синусоидального сигнала 0,05-10 В, для импульсного сигнала 0,15-10 В при длительности импульсов 2·3,5 нс
Уровень входного сигнала в диапазоне 100-1000 МГц (вход В)
для синусоидального сигнала 0,01-1 В
Уровень входного сигнала в диапазоне 1000-1500 МГц (вход В)
для синусоидального сигнала 0,2-10 мВт
Диапазон измерения периода
0,005 – 150·106 Гц
Входное напряжение
для синусоидального сигнала 0,05-10 для импульсного сигнала 0,15-10 В
Диапазон измерения несущей частоты ИМ сигнала
100-1500 МГц
Уровень входного сигнала: в диапазоне 100-1000 МГц
0,1-1 В
Уровень входного сигнала: в диапазоне 1000-1500МГц
0,2-10 мВт
Минимальная длительность импульсов 0,3 мкс, частота следования 100 Гц-1МГц при скважности 2-10000
Диапазон измерения длительности импульсов, с
10·10-9 – 2·104 с
Частота следования, МГц
50
Входное напряжение, В
0,3-10
Диапазон измерения длительности интервалов времени
0 – 2·104 с (входное напряжение 0,15-10 В, разрешающая способность 1 нс)
Измерение отношения частот
Диапазон высшей из сравниваемых частот 0,005 Гц-1500 МГц Диапазон низшей из сравниваемых частот 0,005 Гц-150 МГц
Входное сопротивление прибора по входу А
1 МОм или 50 Ом
Входная емкость прибора по входу А
50 пФ
Входное сопротивление прибора по входу Б
50 Ом
Параметры опорного кварцевого генератора
Номинальное значение частоты опорного генератора
5·106 Гц
Относительная погрешность по частоте опорного генератора после 2 часов самопрогрева
за 30 суток ±1,5-10-7 за 12 месяцев ±5-10-7
Среднеквадратическая относительная случайная вариация частоты
< 1-10-7 за 1 и 10 с
Общие данные
Время самопрогрева прибора
2 часа
Интервал рабочих температур
от -10°С… до + 50°С
Потребляемая мощность
180 В·А
Питание
220 В, 50 Гц
220 В и 115 В, 400Гц
Глубина
574 мм
Ширина
488 мм
Высота
133 мм
Вес
22 кг
Комплект поставки
Частотомер электронно-счетный вычислительный Ч3-64
Варианты написания в сети Internet
Ч 3-64, Ч3 64, Ч3/64
