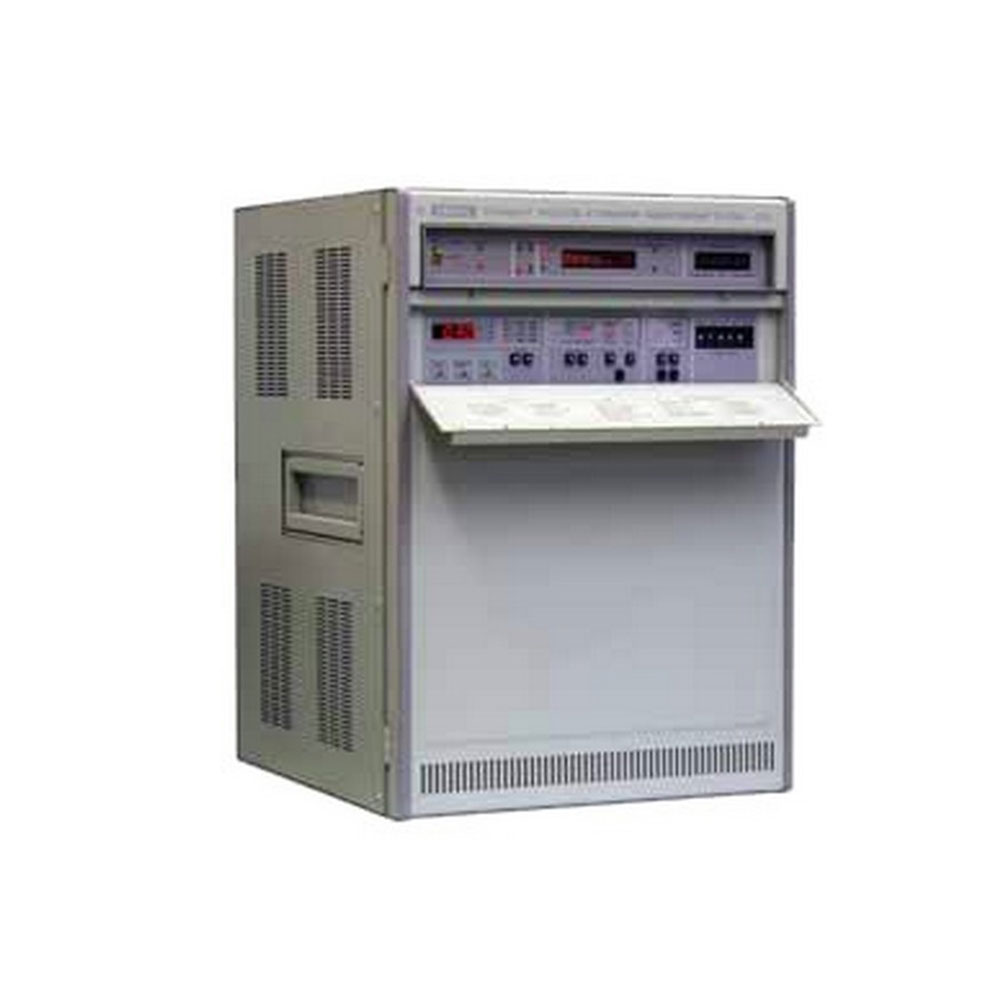

Ч1-75А

Ч1-75А стандарт частоты и времени водородный

КВАРЦ
  • Производитель: Кварц
  • Страна происхождения: Россия
  • Модель: Ч1-75А
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЯНТИ.411146.031 ТУ
  • Госреестр: 27154-04
  • Межповерочный интервал: 1 год
  • Номинальная частота выходных сигналов: 5 МГц; 10 МГц; 100 МГц
  • Частота сигналов времени (импульсные): 1 Гц
  • Питание: 220±22 В;  220±11 В; 115±6 В; 50±1 Гц; 400 Гц
  • Габаритные размеры: 708х480х595 мм
  • Вес: 95 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

22 800 ₽ за 2 товара

Описание

Стандарт частоты и времени водородный Ч1-75А предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых сигналов.

Прибор применяется в национальных службах времени и частоты, наземных пунктах слежения и управления спутниковых радионавигационных систем, научных исследованиях. Принцип действия Ч1-75А  основан на фазовой синхронизации сигнала кварцевого генератора по сигналу квантового водородного генератора.

Главные особенности

  • Наивысшая точность, кратковременная и долговременная стабильность частоты
  • Погрешность по частоте ±5·10–13
  • Нестабильность частоты 2·10–15 за 1 сутки, 2·10–13 за 1 с

Ч1-75А

Официальная гарантия

Приобретая стандарт частоты и времени водородный Ч1-75А в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Техническая документация

Ч1-75А Описание типа СИ

Артикул: 1012704 Категория:

Технические характеристики

Производитель
Кварц
Модель
Ч1-75А
Гарантия
12 месяцев
Госреестр
27154-04
Технические условия (ТУ)
ЯНТИ.411146.031 ТУ
Межповерочный интервал
1 год
Параметры
Частота выходных сигналов (синусоидальные)
5 МГц; 10 МГц; 100 МГц
Частота сигналов времени (импульсные)
1 Гц
Эффективное значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом
от 0,8 В до 1,2 В
Нестабильность частоты выходного сигнала 5 МГц в режиме без автоматической настройки резонатора (АНР)
за 1 с  2∙10-13
за 10 с  3∙10-14
за 100 с  7∙10-15
за 1 ч  2∙10-15
за 24 ч  5∙10-15
Нестабильность частоты выходного сигнала 5 МГц в режиме в режиме АНР
за 1 с  2∙10-13
за 10 с  3∙10-14
за 100 с  10-15
за 1 ч  3∙10-15
за 24 ч  2∙10-15
Относительная погрешность Ч1-75А по частоте, не более
±5∙10-13
Температура окружающего воздуха для поддержки нестабильности частоты за интервалы времени больше 100 с
±1°C
Относительное среднее (систематическое) изменение частоты за 1 сутки, не более
5∙10-16
Дополнительное относительное изменение частоты при изменении окружающей температуры на 1° С (ТКЧ) в интервале рабочих температур, не более
2∙10-1
Разрешающая способность корректора частоты в диапазоне перестройки 10-10 (как вручную с передней панели, так и дистанционно по каналу КОП)  10-15
Уровень фазовых шумов в одной боковой полосе
при отстройке 10 Гц  (-130) дБ/Гц
при отстройке 100 Гц  (-140) дБ/Гц
при отстройке 1 кГц; 10 кГц  (-150) дБ/Гц
Параметры сигналов времени стандарта
частота импульсов положительной полярности  1 Гц
амплитуда импульсов положительной полярности  от 2,5 В до 5 В
длительность импульсов  от 10 мкс до 20 мкс
длительность фронта, не более 15 нс
Погрешность синхронизации, не более
50 нс
Общие данные
Средняя наработка на отказ, не менее
14 000 часов
Условия эксплуатации
температура окружающего воздуха  от +5°С… до +40°С
относительная влажность при +25° С  до 80%
атмосферное давление  от 84 кПа до 106 кПа
климатическое исполнение,  умеренный и холодный климат (УХЛ)
Потребляемая мощность
от сети переменного тока  150 В∙А
от источника постоянного тока  100 Вт
Питание
напряжение 220±22 В;  220±11 В; 115±6 В
частота 50±1 Гц; 400 Гц
Глубина
595 мм
Ширина
480 мм
Высота
708 мм
Вес
95 кг
Комплект поставки
Стандарт частоты и времени водородный Ч1-75А
Варианты написания в сети Internet
Ч 1-75А, Ч1 75А, Ч1/75А, Ч1/75/А, Ч1-75-А
