Ч1-76А

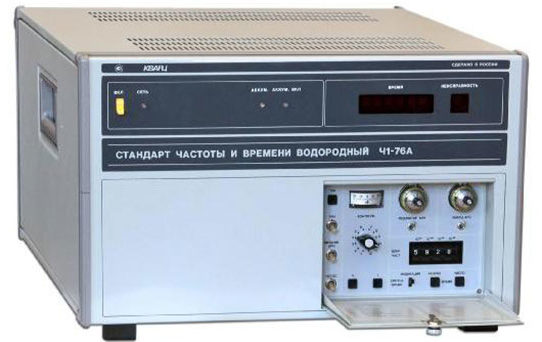

Ч1-76А стандарт частоты и времени водородный

КВАРЦ
  • Производитель: Кварц
  • Страна происхождения: Россия
  • Модель: Ч1-76А
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: 23671-14
  • Межповерочный интервал: 1 год
  • Номинальная частота выходных сигналов: 5 МГц
  • Частота сигналов времени (импульсные): 1 Гц
  • Питание: 220±22 В; 220±11 В; 115±6 В; 50±1 Гц; 400 Гц
  • Габаритные размеры: 480х280х555 мм
  • Вес: 51 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

22 800 ₽ за 2 товара

Описание

Стандарт частоты и времени водородный Ч1-76А предназначен для работы в качестве источника высокостабильных, высокоточных, спектрально-чистых сигналов.

Прибор применяется в национальных службах времени и частоты, наземных пунктах слежения и управления спутниковых радионавигационных систем, научных исследованиях. Используются в качестве транспортируемых часов, а также как образцовое средство измерения для поверки генераторов.

Принцип действия Ч1-76А основан на стабилизации частоты кварцевого генератора по частоте электромагнитного излучения атома водорода при переходе его из одного квантового состояния в другое.

Главные особенности

  • Компактный, легкий прибор
  • Высокая кратковременная и долговременная стабильность частоты 1·10–14 за 1 сутки, 1,5·10–12 за 1 с.

Ч1-76А

Официальная гарантия

Приобретая стандарт частоты и времени водородный Ч1-76А в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Техническая документация

Ч1-76А Описание типа СИ

Артикул: 1012702 Категория:

Технические характеристики

Производитель
Кварц
Модель
Ч1-76А
Гарантия
12 месяцев
Госреестр
23671-14
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Параметры
Частота выходных сигналов (синусоидальные)
5 МГц
Частота сигналов времени (импульсные)
1 Гц
Эффективное значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом
от 0,8 В до 1,2 В
Относительная погрешность по частоте, не более
1,5∙10-12
Среднеквадратическое значение напряжения выходных сигналов частотой 5 МГц на нагрузке 50 Ом
1±0,2 В
Нестабильность частоты выходного сигнала 5 МГц при времени измерения
1 с, не более 1,5·10-12
10 с, не более 5·10-13
100 с, не более 2·10-13
1000 с, не более 5·10-14
1 ч, не более 3·10-14
24 ч. не более 10-14
Температура окружающего воздуха для поддержки нестабильности частоты для за интервалы времени больше 100 с
±1°С
Относительное среднее (систематическое) изменение частоты за 1 сутки, не более
3∙10-15
Пределы допустимой относительной погрешности воспроизведения частоты, не более
2∙10-13
Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур, не более
2∙10-14
Разрешающая способность корректора частоты в диапазоне перестройки 10-10 (как вручную с передней панели, так и дистанционно по каналу КОП)  10-14
Пределы допустимой погрешности синхронизации импульсным сигналом частотой 1 Гц, не более
±200 нс
Ослабление гармонических составляющих в выходном сигнале 5 МГц, не менее
30 дБ
Уровень фазовых шумов в одной боковой полосе
при отстройке 10 Гц – 110 дБ/Гц
при отстройке 100 Гц – 125 дБ/Гц
при отстройке 1 кГц; 10 кГц – 150 дБ/Гц
Параметры сигналов
частота импульсов положительной полярности  1 Гц
амплитуда импульсов положительной полярности, не менее 2,5 В
длительность импульсов  от 10 мкс до 20 мкс
длительность фронта, не более 30 нс
Общие данные
Средняя наработка на отказ, не менее
9 000 часов
Условия эксплуатации
температура окружающего воздуха  от +5°С… до +40°С
относительная влажность при +25°С  до 80%
атмосферное давление  от 84 кПа до 106 кПа
климатическое исполнение, умеренный и холодный климат (УХЛ)
Потребляемая мощность
от сети переменного тока  140 В∙А
от источника постоянного тока 27 В  90 Вт
Питание
220±22 В; 220±11 В; 115±6 В; 50±1 Гц; 400 Гц
Глубина
555 мм
Ширина
480 мм
Высота
280 мм
Вес
51 кг
Комплект поставки
Стандарт частоты и времени водородный Ч1-76А
Варианты написания в сети Internet
Ч 1-76А, Ч1 76А, Ч1/76А, Ч1/76/А, Ч1-76-А
