Ч1-78

Ч1-78 стандарт частоты и времени

КВАРЦ
  • Производитель: Кварц
  • Страна происхождения: Россия
  • Модель: Ч1-78
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЕЭ2.721.676 ТУ
  • Госреестр: 11074-90
  • Межповерочный интервал: 1 год
  • Номинальная частота выходных сигналов: 5,1 МГц, 100 кГц, 1 Гц
  • Питание: 220 В, 50 Гц ( от источника переменного тока); 27±3В (от источника постоянного тока)
  • Габаритные размеры: 475х480х133 мм
  • Вес: 17 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

22 800 ₽ за 2 товара

Описание

Стандарт частоты и времени Ч1-78 предназначен для поверки кварцевых генераторов, хранения, выдачи и измерения образцовых частот и сигналов времени. Прибор может применяться в поверочных лабораториях, эталонах частоты и времени.

Рубидиевый стандарт частоты и времени Ч1-78 – это прежде всего компактное рабочее место для поверки и калибровки кварцевых генераторов. Выполнен в виде переносного бесфутлярного прибора. Измеряет и индицирует на табло отклонение по частоте и времени внешних сигналов 5 МГц и 1 с.

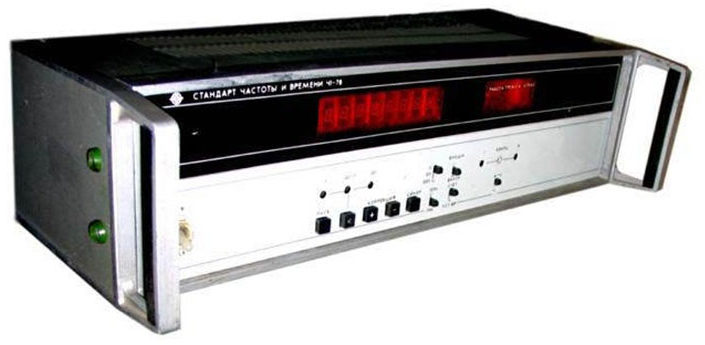

На лицевой панели располагаются цифровой индикатор, органы управления прибором и световая индикация, с помощью которой осуществляется визуальный контроль за работой прибора. Для поверки и калибровки кварцевых генераторов с помощью Ч1-78 не требуется дополнительных приборов.

При подключении к стандарту калибруемого кварцевого генератора частотой 5 МГц на табло появляется отображение относительной погрешности по частоте кварцевого генератора. Принцип действия основан на синхронизации частоты кварцевого генератора 5 МГц по линии резонансного поглощения в атомах щелочного металла Rb87 с помощью системы автоподстройки.

Ч1-78

Официальная гарантия

Приобретая стандарт частоты и времени Ч1-78 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Замена

  • Ч1-81/3
Артикул: 1012691 Категория:

Технические характеристики

Производитель
ННИПИ Кварц
Модель
Ч1-78
Гарантия
12 месяцев
Госреестр
11074-90
Технические условия (ТУ)
ЕЭ2.721.676 ТУ
Межповерочный интервал
1 год
Параметры
Частота выходных сигналов
5,1 МГц; 100 кГц; 1 Гц
Относительная погрешность по частоте при выпуске
±2∙10-11
Относительное систематическое изменение частоты за 1 месяц после 24 часа прогрева
вариант А   ±10-11
вариант Б   ±3∙10-11
Среднеквадратическое относительное отклонение частоты
за 1 с   7∙10-12
за 10 с   3∙10-12
Среднее значение температурного коэффициента частоты
±8∙10-13/° С
Дрейф частоты за 1 месяц
±10-12
Нестабильность частоты за 24 часа
10-12
Среднеквадратическая погрешность измерения относительного отклонения частоты внешнего сигнала 5 МГц от частоты сигнала, выдаваемого прибором
за 1 с  1,4∙10-11
за 10 с и 100 с   1,4∙10-12
Прибор обеспечивает сигнал ШВ с дискретностью задержки
0,1 мкс
Погрешность синхронизации ШВ
±0,1 мкс
Погрешность измерения сдвига внешней ШВ относительной ШВ, выдаваемой прибором
±0,1 мкс
Максимальное измеряемое отклонение частоты
10-6
Общие данные
При отключении напряжения сети блок питания обеспечивает автоматический переход на роботу от внешнего источника напряжением
27±3 В
Потребляемая мощность
43 В∙А ( от источника переменного тока)
35 Вт (от источника постоянного тока)
Питание
220 В, 50 Гц ( от источника переменного тока)
27±3 В (от источника постоянного тока)
Глубина
480 мм
Ширина
475 мм
Высота
133 мм
Вес
17 кг
Комплект поставки
Стандарт частоты и времени Ч1-78
Варианты написания в сети Internet
Ч 1-78, Ч1 78, Ч1/78
