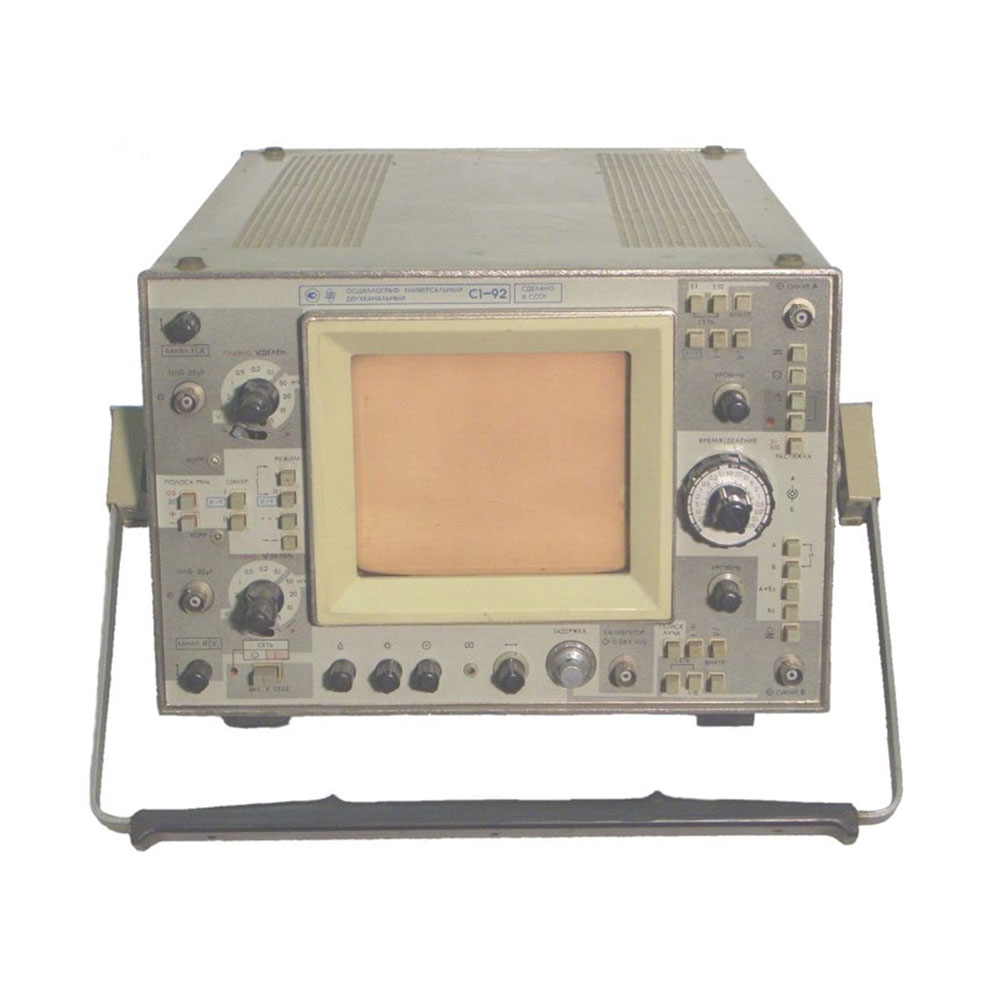

С1-92 осциллограф универсальный двухканальный

Производитель: ПО им. 60-летия Октября
Страна происхождения: Литва
Модель: С1-92
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ 4-78.ГВ2.044.108
Госреестр: 8253-81
Межповерочный интервал: 1 год
ЭЛТ: 100х120
Количество каналов: 2 канала
Полоса пропускания: 100 МГц
Питание: 220 В, 50 Гц
Габаритные размеры: 354х220х506 мм
Вес: 16 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

181 460 ₽

Этот товар: С1-92 осциллограф универсальный двухканальный - 181 460 ₽

Поверка С1-92 осциллографа универсального двухканального - 5 600 ₽

187 060 ₽ за 2 товара

Описание

Осциллограф универсальный двухканальный С1-92 предназначен для исследования одного или одновременно двух сигналов с амплитудой 15 мВ-200 В и длительностью 20 нс-0,5 с. Обеспечивает изображение двух сигналов в различных временных масштабах, одновременное изображение двух сигналов на основной развертке и детальное исследование любой части сигнала с помощью задержанной развертки. В приборе предусматриваются возможность высвечивания яркостных меток на экране ЭЛТ и поиск луча в случае, когда изображение находится за пределами рабочей части ЭЛТ.

Главные особенности

Полоса пропускания 0-100 МГц
2 канала
Синхронизация до 100 МГц
Работа в режиме X-Y
Усилитель Z
Изображение 100х120 мм, внутренняя беспараллаксная шкала
Тип индикатора ЭЛТ 17ЛО1И
Скорость фотозаписи 400 км/с

С1-92

Официальная гарантия

Приобретая осциллограф универсальный двухканальный С1-92 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012604 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	ПО им. 60-летия Октября
Модель	С1-92
Гарантия	12 месяцев
Госреестр	8253-81
Технические условия (ТУ)	ТУ 4-78.ГВ2.044.108
Межповерочный интервал	1 год
Параметры
Количество каналов	2 канала
Полоса пропускания	от 0 до 100 МГц
Погрешность	3%
Основная погрешность коэффициентов отклонения	при непосредственном входе, не более 4% при непосредственном входе при размере изображения 6 делений, не более 3% при работе с выносным делителем 1:10, не более 7% при работе с выносным делителем 1:10 при размере изображения 6 делений, не более 6%
Погрешность коэффициентов отклонения в рабочем диапазоне влияющих факторов	непосредственном входе, не более 5% при непосредственном входе при размере изображения 6 делений, не более 4% при работе с выносным делителем 1:10, не более 8% при работе с выносным делителем при размере изображения 6 делений, не более 7%
Плавное регулирование коэффициента отклонения должно обеспечивать изменение коэффициента отклонения, не менее	чем в 2,5 раза, а регулировка не менее чем на ±10% от номинального значения
Время нарастания переходной характеристики каждого канала	в положении «100» переключателя при непосредственном входе, не более 3,5 нс в положении «20» переключателя при непосредственном входе от 17,5 нс до 2,5 нс
Выброс и неравномерность переходной характеристики на участке установления, не более	5%
Время установления переходной характеристики каждого канала, не более	15 нс
Неравномерность переходной характеристики каждого канала, не более	2%
Спад вершины переходной характеристики в точке через 1 мс от ее начала при закрытых входах, не более	5%
Дрейф лучей на экране ЭЛТ	кратковременный, не более 2,5 мм (0,2 деления) долговременный, не более 12,5 мм (1 деление)
Смещение луча на экране ЭЛТ	из-за входного тока и от переключения переключателей, не более 12,5 мм (1 деление) при изменении полярности исследуемого сигнала в канале II, не более 25 мм (2 деления)
Пределы перемещения луча по вертикали относительно середины рабочей части экрана, не менее	±100 мм (±8 делений)
Параметры входов каналов I (X) и II (Y) прибора при непосредственном входе	входное активное сопротивление 1±0,03 МОм входная емкость 20±2 пФ
Параметры входов каналов I (X) и II (Y) прибора с выносным делителем 1:10	входное активное сопротивление 10±0,5 МОм входная емкость в пределах от 8 пФ до 11 пФ
Тип прибора	аналоговый
Исполнение прибора	настольное
Допустимое суммарное значение постоянного и переменного напряжений на закрытых входах, не более	200 В
Максимальная амплитуда исследуемого сигнала при максимальном коэффициенте отклонения на открытых входах	при непосредственном входе, не более 100 В с выносным делителем 1:10, не более 200 В
Коэффициент развязки между каналами в диапазоне частот до 30 МГц	при коэффициенте отклонения канала источника помех, не менее 5000 в диапазоне частот до 100 МГц при коэффициенте отклонения канала источника помех, не менее 1000
Разность фаз между каналами вертикального и горизонтального отклонения в полосе частот от 0 до 50 кГц, не более	3°
Задержка изображения сигнала в тракте вертикального отклонения обеспечивает просмотр фронта импульса на рабочей части развертки.
Основные погрешности коэффициентов разверток	в диапазоне от 5нс/дел до 50 мс/дел, не более 4% в диапазоне от 5 нс/дел до 50 мс/дел при размере изображения 8 делений, не более 3% в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х10, не более 7% в диапазоне от 50 нс/дел до 50 мс/дел при использовании растяжки х10, при размере изображения 8 делений, не более 6%
Напряжение индустриальных радиопомех	на частотах от 0,15 МГц до 0,5 МГц, не более 80 дБ на частотах от 0,5 МГц до 2,5 МГц, не более 74 дБ на частотах от 2,5 МГц до 30 МГц, не более 66 дБ
Напряженность поля радиопомех	на частотах от 0,15 МГц до 0,5 МГц, не более 60 дБ на частотах от 0,5 МГц до 2,5 МГц, не более 54 дБ на частотах от 2,5 МГц до 300 МГц, не более 46 дБ
Общие данные
Рабочая часть экрана ЭЛТ прибора	по горизонтали 120 мм (10 делений) по вертикали 100 мм (8 делений)
Ширина линии луча, не более	1 мм
Скорость записи при фотографировании однократных сигналов, не менее	400 км/с
Коэффициент отклонения устанавливается ступенями соответственно ряду чисел 1, 2, 5	от 5 мВ/дел до 5 В/дел
Осциллограф обеспечивает свои технические характеристики после	15 минут самопрогрева
Прибор допускает непрерывную работу в рабочих условиях в течение	8 часов, при сохранении своих технических характеристик
Наработка на отказ, не менее	1 000 часов
Условия эксплуатации	температура окружающего воздуха от -50°С… до +60°С относительная влажность до 95% при температуре +30°С
Потребляемая мощность	160 В·А
Питание	220 В, 50 Гц
Глубина	506 мм
Ширина	354 мм
Высота	220 мм
Вес	16 кг
Комплект поставки	Осциллограф универсальный двухканальный С1-92
Варианты написания в сети Internet	С 1-92, С1 92, С1/92
