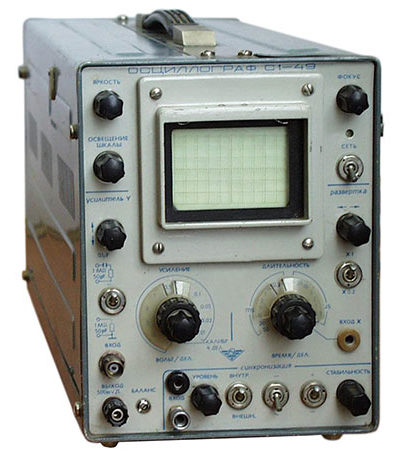

С1-49 осциллограф

Производитель: Радиозавод
Страна происхождения: Украина
Модель: С1-49
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ изготовителя
Госреестр: 2506-69
Межповерочный интервал: 1 год
ЭЛТ: 36х60
Количество каналов: н/д
Полоса пропускания: 5 МГц
Питание: 220 В ±10%, 50-60 Гц, от сети 220 В ±5%, 115 В ±5%, 400 Гц, от источника постоянного тока напряжением 24 В ±10%
Габаритные размеры: 170х223х430мм
Вес: 8,5 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

36 600 ₽

Этот товар: С1-49 осциллограф - 36 600 ₽

Поверка С1-49 осциллографа - 5 600 ₽

42 200 ₽ за 2 товара

Описание

Осциллограф С1-49 предназначен для наблюдения и исследования формы электрических процессов в диапазоне частот от постоянного тока до 5 МГц, путем визуального наблюдения и измерения их временных и амплитудных значений.

С1-49

Официальная гарантия

Приобретая осциллограф С1-49 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012573 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	Радиозавод
Модель	С1-49
Гарантия	12 месяцев
Госреестр	2506-69
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Полоса пропускания тракта вертикального отклонения при неравномерности частотной характеристики в полосе частот, не более 3 дБ	0-5 МГц
Полоса пропускания тракта горизонтального отклонения	от 0 до 2 МГц.
Минимальная частота следования развертки, при которой обеспечивается наблюдение и измерения предельно-быстрого исследуемого сигнала с тубусом , не более	400 Гц
Толщина линии луча, определяемая размытостью и расфокусировкой, не более	0,6 мм
Усилитель вертикального отклонения	при открытом входе входное сопротивление от 0,97 МОм до 1,03 МОм с параллельной емкостью от 35 пФ до 52,5 пФ с делителем 1:10 входное сопротивление от 9 МОм до 11 МОм с параллельной емкостью, не более 15 пФ
Погрешность деления выносного делителя, не более	15%
Усилителя горизонтального отклонения	входное сопротивление, не мене 50 кОм с параллельной емкостью, не более 25 пФ
«ВХОД Z» с сопротивлением от 0,9 МОм до 1,1 МОм и с параллельной емкостью, не более	30 пФ
Минимальный коэффициент отклонения канала вертикального отклонения луча с чувствительностью,не более	600 мм/В – 0,01 В/дел
Коэффициент отклонения усилителя с чувствительностью	менее 0,75 мм/В – не более 8 В/дел
Максимальная величина напряжения исследуемого сигнала	на входе тракта вертикального отклонения, не более 120 В на входе делителя 1:10, не более 300 В
Смещение луча из-за дрейфа нулевой линии после 30 минут прогрева	в течении 30 мин работы 10 мВ в течении 1 мин работы 3 мВ при изменении питающей сети ±10% 5 мВ
Внутренний источник калиброванного напряжения должен генерировать П-образные импульсы	частота повторения 2 кГц амплитуда 0,5 В
Погрешность амплитуды импульсов калибратора, не более	±4%
Погрешность измерения амплитуд импульсных сигналов, не более ±10%	при длительности импульсов от 0,2 мкс до 0,1 с; в диапазоне размаха от 0,02 В до 120 В при величине изображение от 2 делений до 6 делений
Погрешность измерения амплитуд синусоидальных сигналов обеспечивается в диапазоне частот от постоянного тока, не более	1 МГц
Погрешность измерения временных интервалов, не более	±10%
Режимы роботы развертки	Режимы роботы развертки: ждущий периодический
Параметры развертки	диапазон длительностей развертки от 5·104 мкс/дел до 0,2 мкс/дел длительность калиброванной развертки регулируется от 0,04 мкс/дел до 1·104 мкс/дел
Общие данные
Рабочая часть экрана	составляет 6 делений по вертикали и 10 делений по горизонтали (36мм х 60мм)
Время прогрева, не менее	15 минут
Время непрерывной роботы, не более	8 часов
Наработка на отказ, не менее	550 часов
Условия эксплуатаци	температура окружающего воздуха от -30°С… до +50°С относительная влажность до 95%при +25°С
Воздействие ударных нагрузок многократного действия	укорением, не более 15 м/с² длительностью импульса от 5 мс до 10 мс
Воздействие ударных нагрузок одиночного действия	ускорением, не более 75 м/с² длительностью импульса от 1 мс до 10 мс
Мощность, потребляемая	от сети переменного тока не должна превышать 38 В·А от источника постоянного тока, не должна превышать 20 Вт
Питание	220 В ±10%, 50-60 Гц, от сети 220 В ±5%, 115 В ±5%, 400 Гц, от источника постоянного тока напряжением 24 В ±10%
Глубина	430 мм
Ширина	170 мм
Высота	223 мм
Вес	8,5 кг
Комплект поставки	Осциллограф С1-49
Варианты написания в сети Internet	С 1-49, С1 49, С1/49
