С1-5

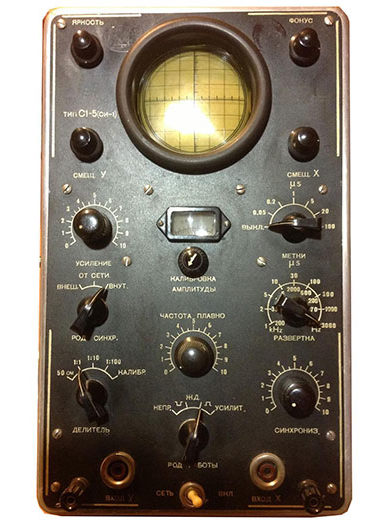

С1-5 осциллограф импульсный

СССР
  • Производитель: СССР
  • Модель: С1-5 (СИ-1)
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: 1526-61
  • Межповерочный интервал: 1 год
  • ЭЛТ: н/д
  • Количество каналов: н/д
  • Полоса пропускания: н/д
  • Длительность импульсов: 0,1 мкс…3000 мкс
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: н/д
  • Вес: н/д

На товары “с хранения” гарантийный срок составляет 9 месяцев

19 850 ₽

25 450 ₽ за 2 товара

Описание

Осциллограф импульсный С1-5(СИ-1) предназначен для исследования импульсных и периодических процессов в лабораторных и полевых условиях. В приборе имеется возможность подавать исследуемые напряжения непосредственно на вертикально и горизонтально отклоняющие электроды электронно-лучевой трубки. Прибор дает возможность рассматривать импульсы длительностью от 0,1 мкс до 3000 мкс, измерять длительность и амплитуду импульсов, наблюдать кривые периодических процессов фигуры Лиссажу.

С1-5

Официальная гарантия

Приобретая осциллограф импульсный С1-5 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012566 Категория:

Технические характеристики

Производитель
СССР
Модель
С1-5 (СИ-1)
Гарантия
12 месяцев
Госреестр
1526-61
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Параметры
Длительность импульсов
от 0,1 мкс до 3000 мкс
Чувствительность усилителя вертикального отклонения на частоте 100 кГц
эффективного значения напряжения при широкой полосе – не менее 25 мм от пика до пика на 0,3 В
эффективного значения напряжения на узкой полосе – не менее 25 мм на 0,1 В
Неравномерность частотной характеристики усилителя С1-5 вертикального отклонения в диапазоне частот от 10 Гц до 10 МГц для широкой полосы и от 10 Гц до 500 кГц для узкой полосы, не более
3 дБ
Завал плоской вершины импульса длительностью 2000 мкс от амплитуды в начале импульса, не более
15%
Суммарная величина выбросов на импульсе длительностью 1 мкс при изображении импульса 20 мм и крутизне фронта запускающего импульса порядка 0,07 мкс, не более
1 мм
Сопротивление входа усилителя вертикального отклонения параллельно с емкостью
не более 50 пФ
не менее 0,5 МОм
Чувствительность усилителя С1-5 горизонтального отклонения на частоте 100 КГц, не менее
25 мм от пика до пика на 0,3 В эффективного значения напряжения
Неравномерность частотной характеристики усилителя горизонтального отклонения в диапазоне частот от 20 Гц до 500 КГц при максимальном усилении синхронизации, не более
З дБ
Сопротивление входа усилителя горизонтального отклонения, не менее
80 кОм
В приборе имеется две системы разверток
ждущая, на длине развертки 50 мм, с девятью фиксированными диапазонами – 1 мкс; 2 мкс; 5 мкс; 10 мкс; 30 мкс; 100 мкс; 300 мкс; 1000 мкс; 3000±600 мкс
непрерывная, с девятью диапазонами н плавной регулировкой частоты, обеспечивающей перекрытие всех диапазонов в пределах – от 20 Гц до 200 кГц.
Напряжение запуска ждущей развертки, не более
0,35 В импульсного значения напряжения
Напряжение синхронизации непрерывной развертки,  не более
0,12 В эффективного значения напряжения
Калибрационные отметки для измерения длительности импульсов установлены через
0,05 мкс; 0,2 мкс; 1 мкс; 5 мкс; 20 мкс; 10 мкс
Погрешность калибратора длительности, не более
±5%
Калибратор амплитуды с непосредственным отсчетом по шкале калибратора эффективного и импульсного значения напряжения на участке шкалы от 0,2 В до 1,2 Вэфф. имеет погрешность от измеряемой величины напряжения, не более
+10%
Сопротивление входа на осциллографы С1-5 на вертикально и горизонтально отклоняющие электроды трубки параллельно с емкостью не более 30 пФ, не менее
3,6 МОм
Коэффициент деления входного делителя
1:1, 1:10, 1:100
Максимальная погрешность входного делителя
±5%
Общие данные
Прибор может непрерывно работать в течение
8 часов
Условия эксплуатации
температура окружающего воздуха  от -40°С… до +40°С
Потребляемая мощность, не более
180 В∙А
Питание
220 В, 50 Гц
Глубина
н/д
Ширина
н/д
Высота
н/д
Вес
н/д
Комплект поставки
Осциллограф импульсный С1-5
Варианты написания в сети Internet
С 1-5, С1 5, С1/5
