С1-48Б осциллограф

Производитель: Минское ПО Калибр
Страна происхождения: Беларусь
Модель: С1-48Б
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ изготовителя
Госреестр: 2767-71
Межповерочный интервал: 1 год
ЭЛТ: 60х80
Количество каналов: н/д
Полоса пропускания: 1 МГц
Питание: 220 В, 50 Гц
Габаритные размеры: 490х175х475 мм
Вес: 20 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

23 650 ₽

Этот товар: С1-48Б осциллограф - 23 650 ₽

Поверка С1-48Б осциллографа - 5 600 ₽

29 250 ₽ за 2 товара

Описание

Осциллограф С1-48Б предназначен для наблюдения электрических сигналов на экране ЭЛТ и измерения их временных и амплитудных параметров. Конструктивно прибор оформлен в футляре, позволяющем устанавливать его в стойку.

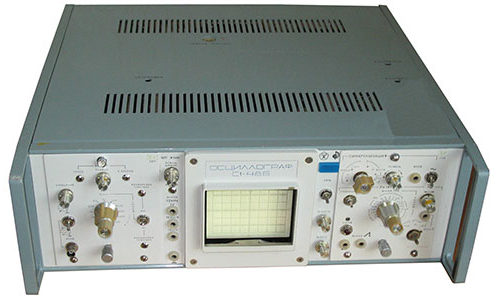

С1-48Б

Официальная гарантия

Приобретая осциллограф С1-48Б в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012630 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	Минское ПО Калибр
Модель	С1-48Б
Гарантия	12 месяцев
Госреестр	2767-71
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Диапазон измеряемых напряжений	от 4 мВ до 200 В
Диапазон измеряемых интервалов времени	от 8 мкс до 0,5 с
Ширина линии луча	1 мм
Полоса пропускания при неравномерности АЧХ – 3	при открытом входе – от 0 до 1 МГц при закрытом входе – от 5 Гц до 1 МГц
Время нарастания переходной характеристики	0,35 мкс
Выброс на ПХ не более 5% при времени нарастания импульса	0,52 мкс
Коэффициент отклонения	1 В/дел
Множители растяжки развертки	1 и 0,2
Запаздывание начала развертки относительно сигнала синхронизации	1 мкс
Диапазон калибровки чувствительности	от 5∙103 мм/В до 0,2 мм/В
Разность фазовых характеристик в режиме X-Y 3° в полосе частот	от 0 до 100 кГц
Диапазон длительностей развертки	от 0,4 мкс/дел. до 2000 мс/дел
Максимальна чувствительность канала горизонтального отклонения	10 мм/В
Полоса пропускания канала горизонтального отклонения	от 0 до 0,1 МГц
Минимальная величина исследуемого сигнала, при котором обеспечиваться точность измерения	4 мВ
Минимальная длительность исследуемого сигнала, при котором обеспечиваться точность измерения	8 мкс
Дрейф нулевой линии за 30 мин роботы	5 мВ
Погрешность калибратора амплитуды и длительности	±3%
Параметры синхронизирующих сигналов	диапазон частот синусоидальных сигналов – от 1 Гц до 1 МГц диапазон длительностей импульсных сигналов – от 2 мкс до 107 мкс амплитуда при внешних синхронизации – от 0,5 В до 50 В амплитуда при внутренней синхронизации, соответствующая изображению высотой, не менее 3 мм
Входной импеданс канала Y	с емкостью 55 пФ – 1±0,03 МОм с емкостью 15 пФ и с выносным делителем 1:10 – 10±0,01 МОм
Погрешность измерения	амплитуды – ±10% дополнительная выносного делителя – ±10% временных интервалов – ±10% при пятикратной растяжке – ±15%
Параметры сигнала калибровки коэффициентов отклонения и развертки	прямоугольные импульсы частотой – 2 кГц амплитуда – 10 мВ; 100 мВ; 1 В
Внутренняя синхронизация синусоидальным сигналом е высотой изображения на экране ЭЛТ, не менее	3 мм
Внешняя синхронизация	сигналами с амплитудой – от 0,5 В до 50 В в диапазоне частот – от 1 Гц до 1 МГц импульсами длительностью – от 2 мкс до 10 с
Параметры симметричного входа на пластины X и Y	полоса – от 0 до 10 МГц входное сопротивление – 2,2±0,22 МОм ёмкость – 55 пФ
Параметры канала Z	полоса – от 20 Гц до 200 кГц напряжение – от 20 В до 50 В входное сопротивление – 1±0,1 МОм разделительная емкость – 0,01 мкФ
Общие данные
Тип ЭЛТ	16ЛО4В
Время прогрева прибора	15 минут
Непрерывная работа прибора в течении	8 часов
Технический ресурс прибора	5 000 часов
Срок службы	7 лет
Потребляемая мощность	85 В∙А
Питание	220 В, 50 Гц
Глубина	490 мм
Ширина	475 мм
Высота	175 мм
Вес	20 кг
Комплект поставки	Осциллограф С1-48Б
Варианты написания в сети Internet	С 1-48Б, С1 48Б, С1/48Б, С1/48/Б, С1-48-Б
