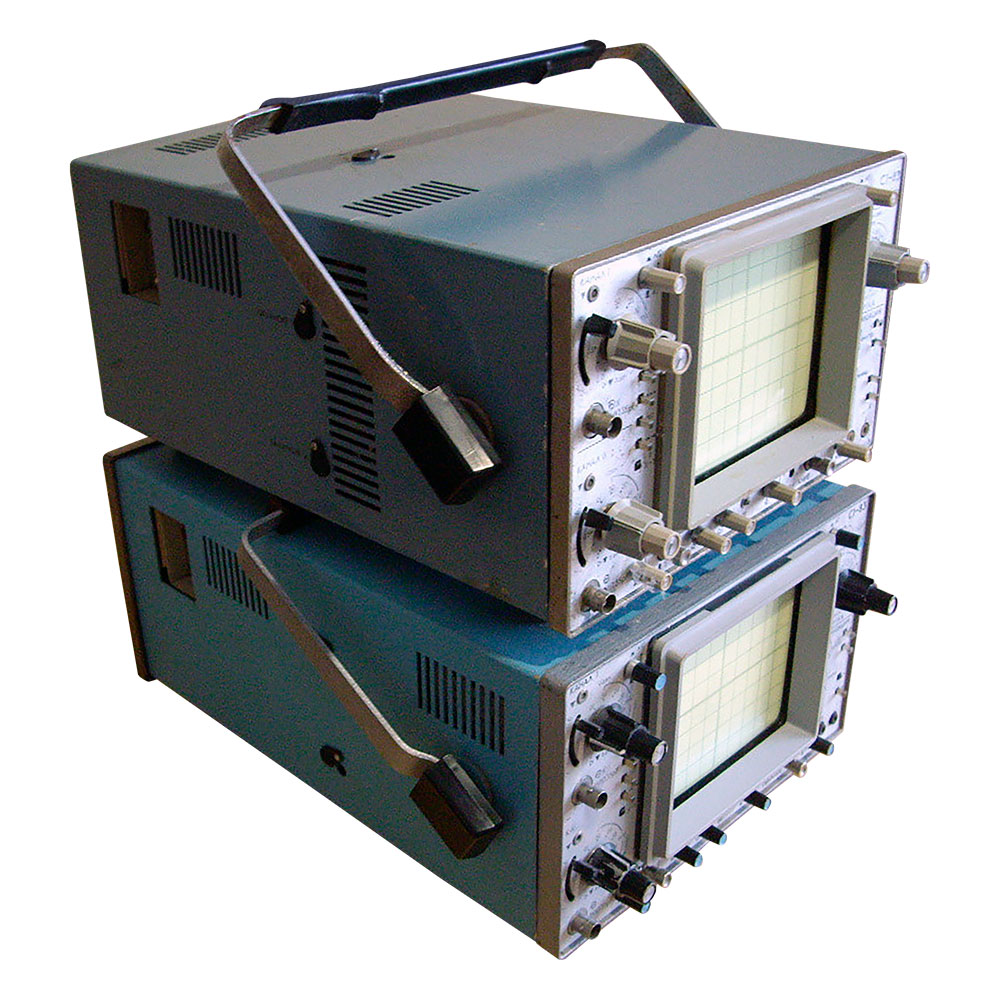

С1-83 осциллограф универсальный

РАДИОЗАВОД
  • Производитель: Золочевский Радиозавод
  • Страна происхождения: Украина
  • Модель: С1-83
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ГОСТ 22737-77
  • Госреестр: 6979-86
  • Межповерочный интервал: 1 год
  • ЭЛТ: 100х120
  • Количество каналов: 2 канала
  • Полоса пропускания: 5 МГц
  • Питание: от сети 220 В, 50 Гц; 115 или 220 В; от источника простоянного тока напряжением 27±2,7 В
  • Габаритные размеры: 438х303х200 мм
  • Вес: 10 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

84 630 ₽

90 230 ₽ за 2 товара

Описание

Осциллограф универсальный С1-83 предназначен для визуального наблюдения и исследования электрических сигналов в диапазоне частот (0 – 5) МГц путем:

  • Измерения амплитудных и временных параметров исследуемого сигнала
  • Одновременного изображения двух исследуемых сигналов на одной развертке
  • Изображения функциональных зависимостей между двумя сигналами в режиме X-Y

Прибор позволяет производить измерения напряжений в диапазоне 400 мкВ – 200 В и временных интервалов в диапазоне 400 нс – 20 с. Применяется в лабораторных, цеховых и полевых условиях.

Главные особенности

  • Полоса пропускания 0-5 МГц
  • 2 канала
  • Режим X-Y
  • Размер ЭЛТ 120х100 мм (10х8 дел.)
  • Ширина линии луча 0,8мм

С1-83

Официальная гарантия

Приобретая осциллограф универсальный С1-83 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012592 Категория:

Технические характеристики

Производитель
Золочевский Радиозавод
Модель
С1-83
Гарантия
12 месяцев
Госреестр
6979-86
Технические условия (ТУ)
ГОСТ 22737-77
Межповерочный интервал
1 год
Вертикальное отклонение
Количество каналов
2 канала
Полоса пропускания
0 -5 МГц
Время нарастания ПХ
70 нс
Коэффициент отклонения
0,1 мВ/дел – 2 В/дел (ряд 1-2-5)
основная погрешность ±4%
Максимально допустимое суммарное значение постоянного и переменного напряжения
на входах I и II 160 В
на входе делителя 1:10 200 В
Входной импеданс
непосредственный вход 1 MОм/35 пФ
с делителем 1:10 10 MОм/15 пФ
Горизонтальное отклонение
Режим работы
автоколебательный
ждущий
Коэффициент развертки
(0,5 – 5·106) мкс/дел
основная погрешность ±5%
основная погрешность при использовании множителя развертки ±8%
Внешняя синхронизация
диапазон частот 1 Гц – 5 МГц
амплитуда (0,5 – 50) В
Калибратор
Форма
П-образные импульсы
Амплитуда
(0,03; 0,3; 1) В
Частота
1 кГц
Погрешность напряжения и частоты
±2,5%
Общие данные
Размер ЭЛТ
120х100 мм (10х8 дел.)
Ширина линии луча
0,8мм
Рабочие условия эксплуатации
температура окружающего воздуха от -30°С…до +50°С
относительная влажность воздуха до 98% при температуре +35°С
Время прогрева прибора, не более
15 минут
Непрерывная работа в рабочих условиях прибора в течении, не менее
16 часов
Средний срок службы прибора, не менее
7 лет
Средний технический ресурс, не менее
5 000 часов
Потребляемая мощность
от сети переменного тока, не более 50 В·А
от источника постоянного тока, не более 1,2 А
Питание
от сети 220 В, 50 Гц; 115 или 220 В
от источника простоянного тока напряжением 27±2,7 В
Глубина
438 мм
Ширина
303 мм
Высота
200 мм
Вес
10 кг
Комплект поставки
Осциллограф универсальный С1-83
Варианты написания в сети Internet
С 1-83, С1 83, С1/83
