Осциллографы аналоговые лабораторные

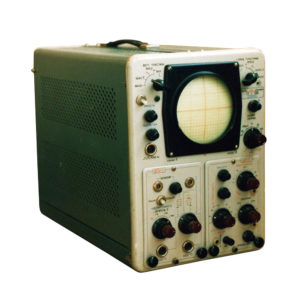

С1-19Б осциллограф

Производитель: Золочевский Радиозавод
Страна происхождения: Украина
Модель: С1-19Б (С1-19)
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ изготовителя
Госреестр: 1768-63
Межповерочный интервал: 1 год
ЭЛТ: 50х80
Количество каналов: н/д
Полоса пропускания: 1 МГц
Питание: 220 В, 50 гц
Габаритные размеры: 500х360х250 мм
Вес: 21 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

22 300 ₽

Этот товар: С1-19Б осциллограф - 22 300 ₽

Поверка С1-19Б осциллографа - 5 600 ₽

27 900 ₽ за 2 товара

Описание

Осциллограф С1-19Б предназначен для визуального наблюдения формы электрических сигналов и измерения их амплитуды и длительности. Прибор относится к осциллографам со сменными блоками. В нем применяют только сменные блоки БПУ-1 – предварительный усилитель вертикального отклонения и БР-1 – блок развертки.

В приборе предусмотрена возможность работы с двумя комбинациями сменных блоков:

БПУ-1 в канале У и БР-1 в канале X
БПУ-1 в канале X и Y (режим работы X-Y)

Канал вертикального отклонения прибора можно подключать к симметричному и несимметричному относительно корпуса источнику сигналов. Генератор развертки работает в непрерывном и ждущем режимах. Синхронизация развертки осуществляется от внутреннего и внешнего источников сигнала любой полярности.

Калибровку длительности осуществляют с помощью яркостных меток от внутреннего генератора эталонной частоты. В приборе предусмотрена возможность работы совместно со стробоскопической приставкой С1-21, которая позволяет расширить диапазон исследуемых частот до 200 МГц.

Прибор полезен при исследовании периодических и однократных процессов в трактах звуковых и ультразвуковых частот, а также для изучения неэлектрических процессов с использованием датчиков-преобразователей.

С1-19Б

Официальная гарантия

Приобретая осциллограф С1-19Б в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012621 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	Золочевский Радиозавод
Модель	С1-19Б (С1-19)
Гарантия	12 месяцев
Госреестр	1768-63
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Диапазон измеряемых напряжений	от 35 мВ до 500 В
Диапазон измеряемых интервалов времени	от 3 мкс до 10 с
Рабочая площадь экрана имеет (1 деление равно 1 см)	по вертикали – 5 делений по горизонтали – 8 делений
Ширина линии луча	1 мм
Полоса пропускания при неравномерности амплитудно частотной характеристики 3 дБ	от 0 до 1 МГц
Время нарастания переходной характеристики	0,5 мкс
Выброс на переходной характеристики, не более	5%
Параметры канала Y
Чувствительность	коэффициент отклонения 20 мВ/дел – 500 мм/В коэффициент отклонения 200 мВ/дел, изменяется ступенями в последовательности 1, 10, 100, 1000 и плавно с перекрытием 1:10 – 50 мм/В
Входное сопротивление	1±100 МОм
Входная емкость	40 пФ
Параметры канала X
Длительность развертки устанавливается в последовательности 1, 10, 100, 1000 и плавно с перекрытием 1:10	от 10 мкс до 10 с
Внутренняя синхронизация	сигналом с высотой изображения, не менее 10 мм от сети питания.
Внешняя синхронизация в диапазоне частот от 3 Гц до 1 МГц синусоидальными сигналами амплитудой	от 1 В до 100 В
Сопротивление входа внешней синхронизации	500 кОм
Параметры сигнала калибровки коэффициента отклонения и развертки
Напряжение в виде меандра частотой повторения	50 Гц
Амплитуда устанавливается ступенями в последовательности 1, 2, 5	от 10 мВ до 100 В
Параметры канала Z
Амплитуда в диапазоне частот от 5 Гц до 200 кГц	от 5 В до 30 В
И Y (режим X-Y) отличаются, не более	2° в полосе частот, не более 100 кГц
Общие данные
Питание	220 В, 50 гц
Глубина	500 мм
Ширина	250 мм
Высота	360 мм
Вес	21 кг
Комплект поставки	Осциллограф С1-19Б
Варианты написания в сети Internet	С 1-19Б, С1 19Б, С1/19Б, С1/19/Б, С1-19-Б
