С1-157/1 осциллограф

Производитель: МНИПИ
Страна происхождения: Беларусь
Модель: С1-157/1
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ РБ 100039847.049-2004
Госреестр: 29624-05
Межповерочный интервал: 1 год
ЭЛТ: 80х100
Количество каналов: 2 канала
Полоса пропускания: 100 МГц
Блок цифрового преобразования сигналов (БЦПС): да
Цифровая индикация на ЭЛТ: да
Режим самописца (регистрация дрейфов): да
Питание: 220 В ±10%, 50 Гц
Габаритные размеры: 160x300x380 мм
Вес: 9 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

272 700 ₽

Этот товар: С1-157/1 осциллограф - 272 700 ₽

Поверка С1-157/1 осциллографа - 5 600 ₽

278 300 ₽ за 2 товара

Описание

Осциллограф С1-157/1 предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц. В цифровом режиме осциллограф позволяет исследовать периодические и однократные сигналы в полосе частот от 0 до 10 МГц, в интервале времени от 1 мкс до 200 с.

Кроме того, прибор позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять исправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи.

При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, крутизну ВАХ. Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

Главные особенности

Полоса пропускания 0-100 МГц
2 канала
Режим X-Y выхода с калиброванным коэффициентом отклонения
Модуляция яркости луча (Z-вход)
Встроенный тестер компонентов
Выход (Z-выход) положительного импульса прямого входа
Блок цифрового преобразования сигналов (БЦПС)
Цифровая индикация на ЭЛТ
Режим самописца (регистрация дрейфов)
Экран 80×100 мм
Ширина луча ≤ 0,8 мм

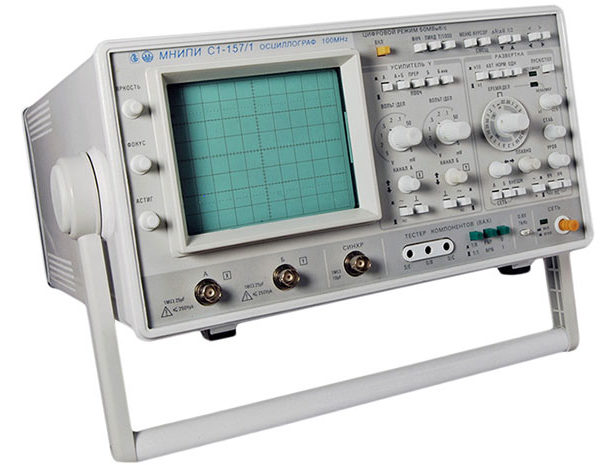

С1-157_1

Официальная гарантия

Приобретая осциллограф С1-157/1 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012548 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	МНИПИ
Модель	С1-157/1
Гарантия	12 месяцев
Госреестр	29624-05
Технические условия (ТУ)	ТУ РБ 100039847.049-2004
Межповерочный интервал	1 год
Вертикальное отклонение
Количество каналов	2 канала
Полоса пропускания	0-100 мГц
Коэффициенты отклонения	5 мВ/дел-5 В/дел
Погрешность установки	± 3%
Время нарастания ПХ	≤ 3,5 нс
Входной импеданс	1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
Входное напряжение	с открытым входом ≤90 с закрытым входом ≤100 с делителем 1:10 ≤250
Режимы по вертикали	вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто./поочерёдно, суммирование каналов
Горизонтальное отклонение
Коэффициенты развёртки	20 нсек/дел-0,2 сек/дел, плавн. перекр. в 2,5 раза
Погрешность установки	± 4% с растяжкой ±5%
Растяжка развёртки	x 10
Режимы развёртки	автоколебательный, ждущий, однократный
Синхронизация
Источники	канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ
Внешняя синхронизация	100 МГц; 0,2-10 В
Задержка изображения	обеспечивает возможность наблюдение переднего фронта
режим X-Y	наличие режима X-Y в полосе 20 Гц-3 МГц, коэффициент отклонения 5 мВ/дел-5 В/дел ±10%
Z – вход	частотный диапазон 0-3 МГц, входной импеданс 100 кОм/50 пФ
Тестер компонентов
ось Х	±12 В
ось Y	±12 мА
Тестовый ток базы	ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8
Тестовое напряжение З-И	ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8
БЛОК ЦИФРОВОГО ПРЕОБРАЗОВАНИЯ СИГНАЛОВ
Вертикальное отклонение
Количество каналов	2 канала
Полоса пропускания	для периодических сигналов 0-10 МГЦ, с фильтром 0-2 МГц
Коэффициенты отклонения	5 мВ/дел – 5 В/дел
Разрешение по вертикали	8 бит, на экране 200 отсчётов
Горизонтальное отклонение
Частота дискретизации	для однократных сигналов 50 МГц
Коэффициенты развёртки	1 мкс/дел – 0,2 с/ дел, в режиме “Время/100” до 20 с/дел
Объём памяти	512 байт в каждом канале
Режим запуска развертки	автоматический, ждущий, однократный
Синхронизация	режимы сбора данных: по кадрам на развёртках от 1 мкс/ дел до 0,2 с/ дел, по отсчётам на развёртках от 0,5/ с дел до 20 с/ дел цифровые измерения: Т, U между курсорами
Разрешение по горизонтали	500 отсчётов на экране
Общие данные
Экран ЭЛТ	80×100 мм
Ширина луча	≤ 0,8 мм
Встроенный калибратор	“меандр” (1000±10) Гц, (0,6±0,006) В
Рабочие условия применения	температура окружающей среды от +5°С…до +40°С относительная влажность воздуха при температуре 25 °С 90% атмосферное давление, 84… 106,7 кПа, 630 … 800 мм. рт. ст.
Наработка на отказ, не менее	8 000 часов
Потребляемая мощность	90 В·А
Питание	220 В ±10%, 50 Гц
Глубина	380 мм
Ширина	300 мм
Высота	160 мм
Вес	9 кг
Комплект поставки	Осциллограф С1-157/1
Варианты написания в сети Internet	С 1-157/1 , С1 157/1, С1/157/1, С1/157-1, С1-157-1
