РСП-3-5 реостат сопротивления ползунковый 530 Ом, 0.7 А

Описание

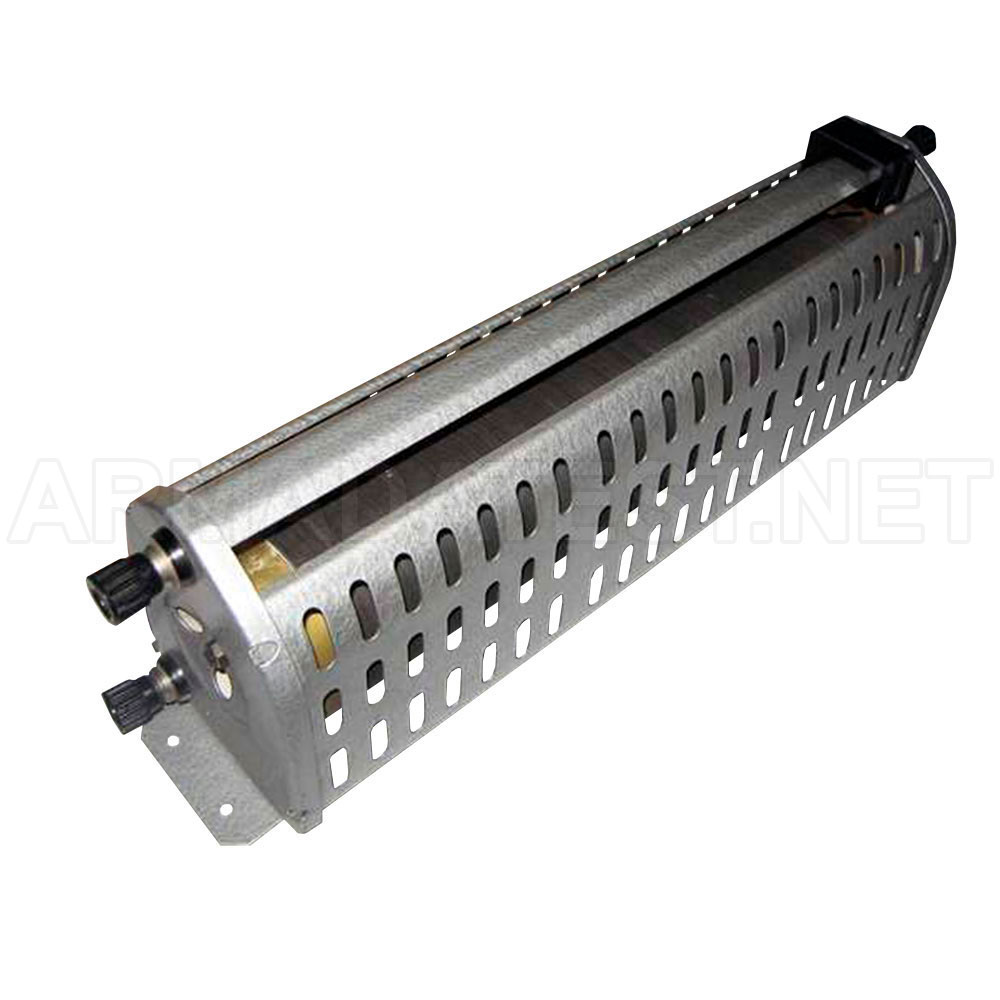

Реостаты сопротивления ползунковые предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока. Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную.

Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата. Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм². Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.

Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78. Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое. Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.

Сравнительная таблица реостатов

Габаритные и установочные размеры реостатов РСП

Габаритные и установочные размеры реостатов РСПC

Электрическая схема включения для регулирования токов

Электрическая схема включения при использовании в качестве потенциометра

Структура условного обозначения реостатов РСП

• РСП-X1-Х2 X3
• Р – реостат
• С – сопротивления
• П – ползунковый
• Х1 – габарит 1, 2, 3, 4
• Х2 – исполнение
• Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69

Структура условного обозначения реостатов РСПС

• РСПС-X1-Х2 X3
• Р – реостат
• С – сопротивления
• П – ползунковый
• С – спаренный
• Х1 – габарит 1, 2, 3, 4
• Х2 – исполнение
• Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69
