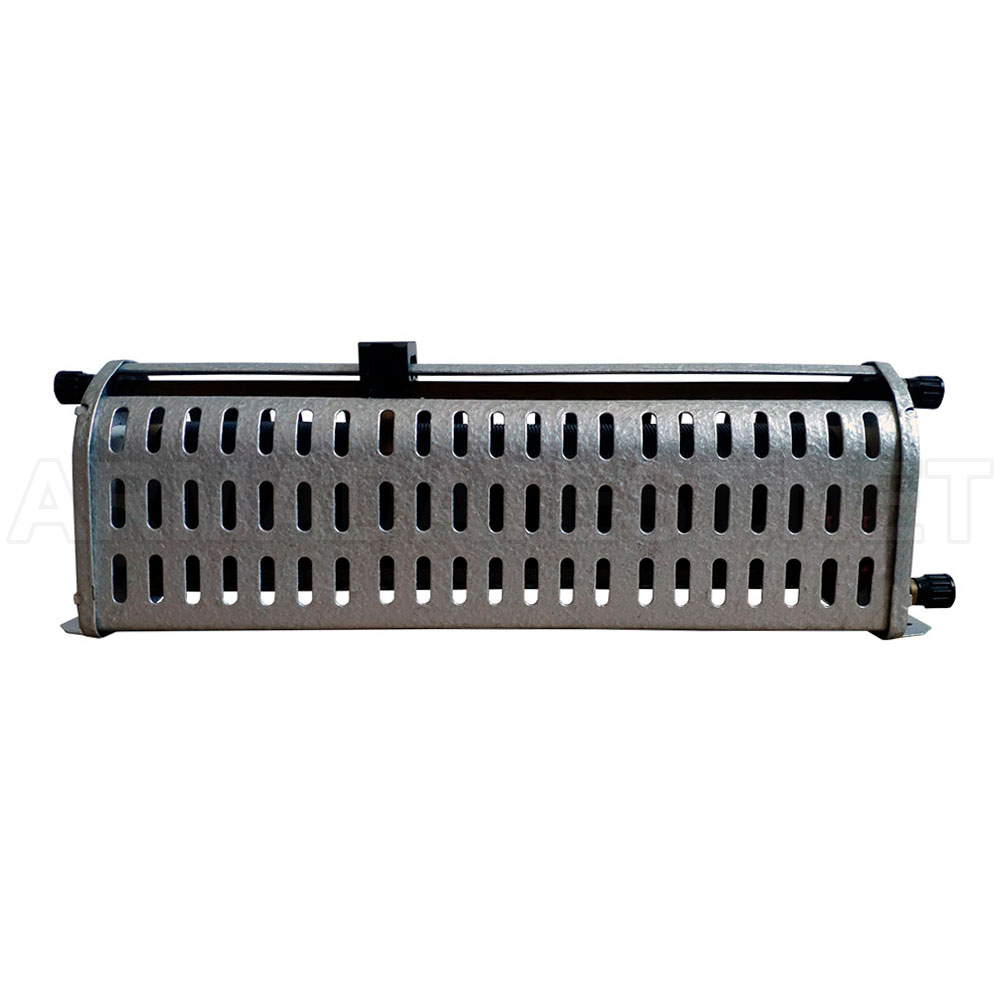

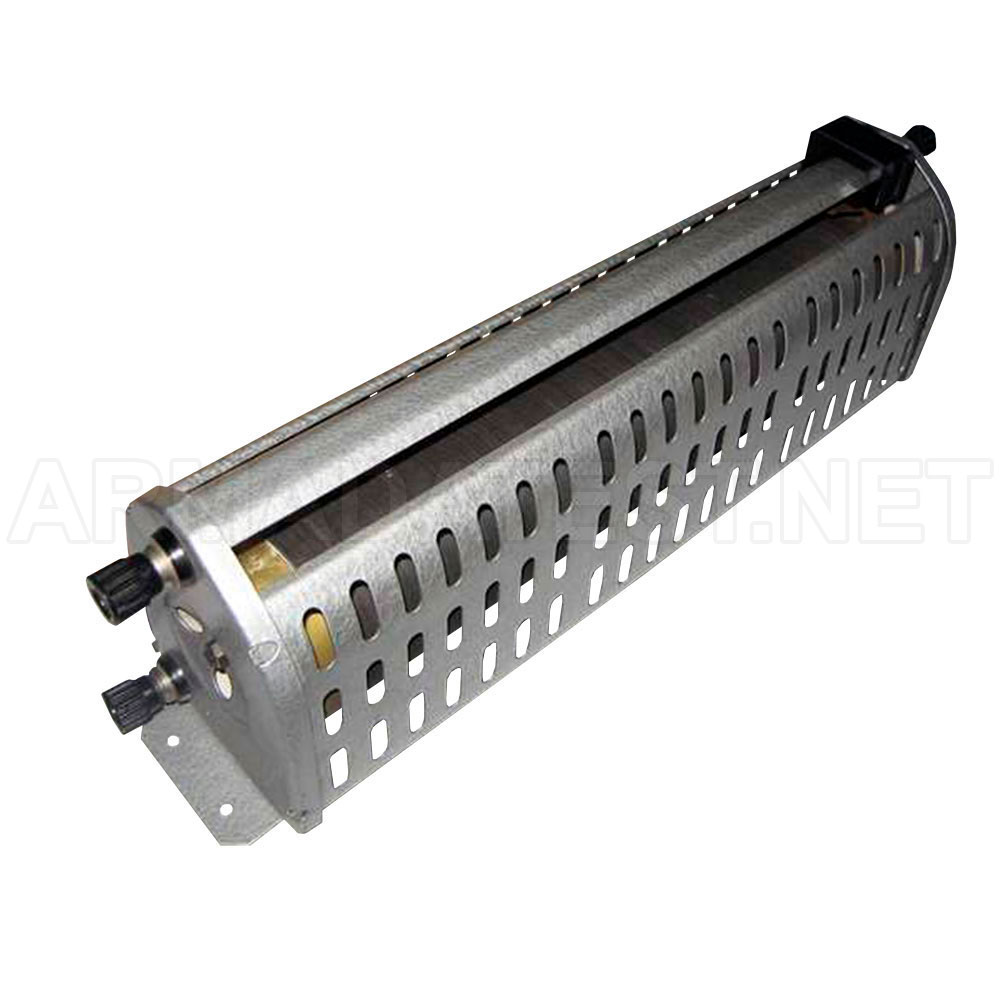

РСП-3-19 реостат сопротивления ползунковый 7 Ом, 7.0 А

К-ПЭМЗ
Доступность:

В наличии


  • Производитель: К-ПЭМЗ
  • Страна происхождения: Украина
  • Модель: РСП-3-19
  • Гарантия: 12 месяцев
  • Технические условия (ТУ):  ТУ изготовителя
  • Госреестр: не внесен
  • Межповерочный интервал: отсутствует
  • Величина допустимого тока: 7,0 А
  • Сопротивление проводящего элемента: 7 Ом
  • Габаритные размеры: 393х86х126 мм
  • Вес: 2,6 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

16 000 руб.

В наличии

Описание

Реостаты сопротивления ползунковые предназначены для плавного регулирования силы тока или напряжения в электрических цепях постоянного и переменного тока. Основной частью реостата является проводящий элемент с переменным сопротивлением, выполненный из константановой проволоки, намотанной на фарфоровую трубку. Концы обмоток выведены к нижним зажимам реостата. Передвижение ползунка осуществляется с помощью винтовой пары вручную.

Регулирование сопротивления по линейному закону осуществляется введением в электрическую цепь разного числа витков обмотки при плавном перемещении ползунка с контактными щетками вдоль направляющих, служащих одновременно токоотводами к верхним зажимам реостата. Корпус реостата имеет заземляющий винт с диаметром резьбы М4. Контактные зажимы реостатов обеспечивают присоединение двух медных проводов сечением 2,5 мм2. Токоведущие части реостата защищены от случайных прикосновений перфорированными щитками.

Детали реостатов выполнены из коррозионно-стойких материалов или имеют антикоррозионные покрытия по ГОСТ 9.073-77 и ОСТ 16.0.686.702-78. Направляющие реостатов покрываются смазкой ЦИАТИМ-201 перед началом работы и после 1000 перемещений щеточного контакта из одного крайнего положения в другое. Устанавливаются реостаты на металлической и изоляционной панелях в месте, доступном для осмотра и обслуживания.

Сравнительная таблица реостатов

РСП-1
РСП-2
РСПС-2
РСП-3
РСПС-3
РСП-4
Исполнение реостата
Допустимый ток
Сопротивление проводящего элемента в зависимости от габарита
1
0.25 А
1440 Ом
2800 Ом
4300 Ом
6500 Ом
2
0.35 А
740 Ом
1450 Ом
2200 Ом
3350 Ом
3
0.45 А
410 Ом
825 Ом
1280 Ом
1950 Ом
4
0.55 А
260 Ом
520 Ом
800 Ом
1200 Ом
5
0.7 А
180 Ом
345 Ом
530 Ом
800 Ом
6
0.85 А
125 Ом
240 Ом
370 Ом
560 Ом
7
1.0 А
95 Ом
170 Ом
265 Ом
400 Ом
8
1.4 А
50 Ом
105 Ом
165 Ом
250 Ом
9
1.7 А
30 Ом
55 Ом
100 Ом
150 Ом
10
2.1 А
20 Ом
41 Ом
63 Ом
95 Ом
11
2.6 А
15 Ом
30 Ом
45 Ом
70 Ом
12
3.0 А
10.5 Ом
22 Ом
33 Ом
50 Ом
13
3.4 А
8 Ом
17 Ом
25 Ом
38 Ом
14
4.0 А
6.5 Ом
13 Ом
20 Ом
30 Ом
15
4.5 А
10 Ом
15.5 Ом
23 Ом
16
5.0 А
8 Ом
12.5 Ом
19 Ом
17
5.5 А
6.8 Ом
10.6 Ом
16 Ом
18
6.2 А
5.5 Ом
8.5 Ом
13 Ом
19
7.0 А
4.5 Ом
7 Ом
11 Ом

Габаритные и установочные размеры реостатов РСП

Тип реостата Размеры, мм Масса, кг
L B H A A1 d
РСП-1 293 64 96 266 32 4,0 1.2
РСП-2 293 86 126 266 32 4,0 2.1
РСП-3 393 86 126 366 32 4,0 2.6
РСП-4 533 86 126 506 32 4,0 3.3

Габаритные и установочные размеры реостатов РСПC

Тип реостата

Размеры, мм

Масса, кг

L B H A A1 d

РСПС-2

285 170 125 260 70 5,5 3.4
РСПС-3 385 170 125 360 70 5,5

4.8

Электрическая схема включения для регулирования токов

Электрическая схема включения при использовании в качестве потенциометра

Структура условного обозначения реостатов РСП

  • РСП-X1-Х2 X3
  • Р – реостат
  • С – сопротивления
  • П – ползунковый
  • Х1 – габарит 1, 2, 3, 4
  • Х2 – исполнение
  • Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69

Структура условного обозначения реостатов РСПС

  • РСПС-X1-Х2 X3
  • Р – реостат
  • С – сопротивления
  • П – ползунковый
  • С – спаренный
  • Х1 – габарит 1, 2, 3, 4
  • Х2 – исполнение
  • Х3 – климатическое исполнение (У, Т, УХЛ) и категория размещения (3) по ГОСТ 15150-69

Официальная гарантия

Приобретая РСП-3-19 реостат сопротивления ползунковый 7 Ом, 7.0 А в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1010219 Категория:

Технические характеристики

Производитель
Каменец-Подольский электромеханический завод
Модель
РСП-3-19
Гарантия
12 месяцев
Величина допустимого тока
 7,0 А
Сопротивление проводящего элемента в зависимости от габарита
7 Ом
Регулируемое напряжение
переменного тока частотой 50 Гц не более 500 В
постоянного тока не более 220 В
Усилие управления (перемещение щеточного контакта) реостатом
не более 5 H
Количество проводящих элементов с переменным сопротивлением
1
Механическая износостойкость
число перемещений ползунка 45000
Степень защиты
IР10
Режим работы
продолжительный
Условия эксплуатации
Высота над уровнем моря
не более 1000 м
Температура окружающей среды
от -40°С до +40°С
Относительная влажность окружающей среды
не более 98% при 25°С
Окружающая среда взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реостата, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
Отсутствие непосредственного воздействия солнечной радиации
Вибрационные нагрузки при ускорении 0,5g с частотой 1 – 50 Гц
Многократные удары при ускорении 3g с частотой 2 – 20 Гц
Рабочее положение в пространстве – любое, режим работы – продолжительный
По технике безопасности реостаты соответствуют требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75
Реостаты изготовляются в соответствии с ТУ 16-527.197-79
Транспортировать реостаты можно любым видом транспорта в транспортной таре предприятия-изготовителя
Хранить реостаты следует в транспортной таре или без нее, но в упаковке, в закрытом вентилируемом помещении при температуре от 50 до минус 50°С и относительной влажности окружающего воздуха не более 80%. В воздухе помещения не должно быть кислотных и других паров, вредно действующих на материалы, из которых изготовлены реостаты
Резкие колебания температуры и влажности воздуха не допускаются
Гарантийный срок эксплуатации – 2 года. ТУ 16-527.197-79
Глубина
86 мм
Ширина
393 мм
Высота
126 мм
Вес
2,6 кг
Комплект поставки
Реостат сопротивления ползунковый РСП-3-19
Паспорт
