GW INSTEK

Без поверки С поверкой

  • Производитель: GW Instek
  • Страна производителя: Китай
  • Страна происхождения: Китай
  • Модель: LCR-76200
  • Гарантия: 12 месяцев
  • Госреестр СИ (ГРСИ): 89664-23 до 15.06.2029
  • Межповерочный интервал (МПИ): 1 год
  • Погрешность: 0.05 %
  • Сопротивление: 0.01 мОм … 100 МОм
  • Индуктивность: 0.01 мГн … 10 кГн
  • Емкость: 0.01 нФ … 10 Ф
  • Частота тест сигнала: 10 Гц … 200 кГц
  • Уровень тест сигнала: 10 мВ … 2 В, 100 мкА … 20 мА
  • Дополнительные функции: измерение тангенса угла потерь, измерение добротности, измерение фазового сдвига
  • Интерфейс: USB-Host, RS-232
  • Габаритные размеры: 265×107×312 мм
  • Масса: 3 кг

340 005 ₽

Описание измерителя иммитанса LCR-76200

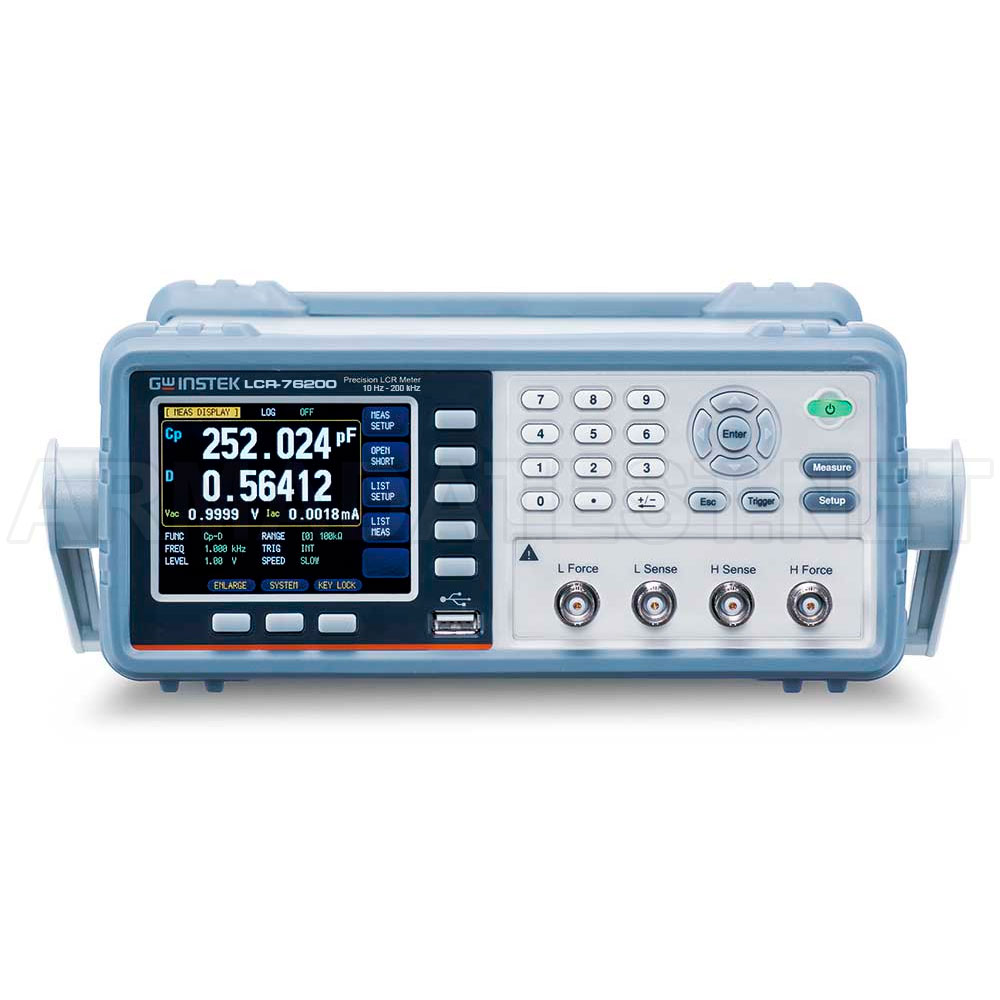

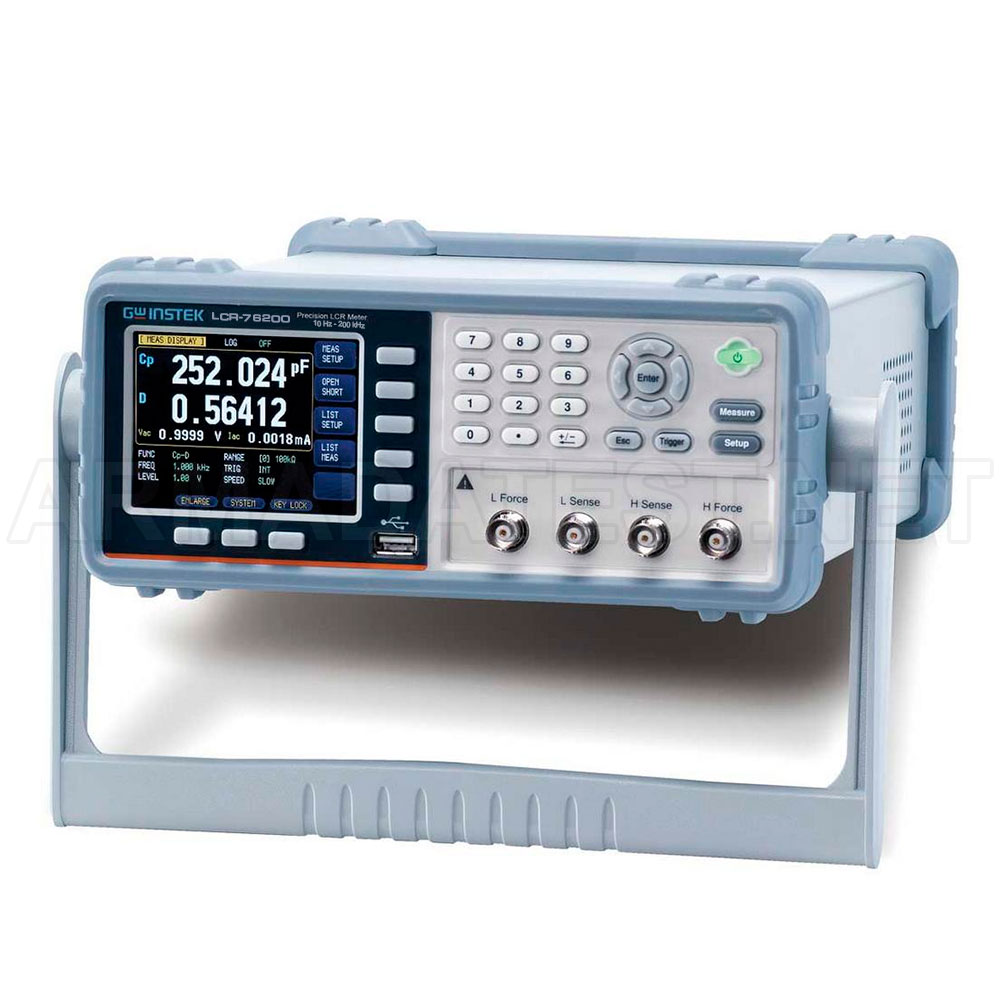

Измеритель иммитанса LCR-76200 предназначены для измерений параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.

Особенности измерителя иммитанса LCR-76200

  • Базовая погрешность: ±0,05 %
  • Диапазонами частот: 10 Гц…200 кГц
  • Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
  • Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.)
  • Параллельная/ последовательная схема замещения
  • Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ)
  • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
  • Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
  • Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
  • Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
  • Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
  • Большой графический ЖК-дисплей, разрешение 6 разрядов
  • Удобный одноуровневый пользовательский интерфейс
  • Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
  • Разъем USB на передней панели для подключения флешки
  • Интерфейсы: RS-232 (SCPI), Handler (сортировщик)
  • Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).

Функции измерителя иммитанса LCR-76200

Измеряемые параметры
комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг
Погрешность
0,05%
Электрическое сопротивление (от)
0,01 мОм
Электрическое сопротивление (до)
100 МОм
Разрешение (R)
0,01 мОм
Электрическая емкость (от)
0,01 нФ
Электрическая емкость (до)
10 Ф
Разрешение (C)
0,01 нФ
Индуктивность (от)
0,01 мГн
Индуктивность (до)
10 кГн
Разрешение (L)
0,01 мГн
Частота тест сигнала
10 Гц – 200 кГц
Диапазон частот
Не фиксированный
Особенности
Скорость измерения – 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей.
Интерфейс
USB-Host, RS-232
Уровень тест сигнала
10 мВ – 2 В, 100 мкА – 20 мА

Официальная гарантия на LCR-76200 Измеритель иммитанса

Приобретая в нашей компании LCR-76200 Измеритель иммитанса вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить LCR-76200 Измеритель иммитанса в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре LCR-76200 Измеритель иммитанса

Если вам необходимо уточнить информацию о товаре LCR-76200 Измеритель иммитанса – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – LCR-76200 Измеритель иммитанса, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1014544 Категория:

Характеристики измерителя иммитанса LCR-76200

Диапазон индикации измерительного параметра
Сопротивление (R, Z, IXI)
≤100 МОм с максимальным разрешением 0,01 мОм
Сопротивление на постоянном токе (Rdc)
≤100 МОм с максимальным разрешением 0,01 мОм
Проводимость (G, B, IYI)
≤1000 См с максимальным разрешением 0,01 нСм
Ёмкость (C)
≤10 Ф с максимальным разрешением до 0,01 нФ
Индуктивность (L)
≤10 кГн с максимальным разрешением до 0,01 мГн
Добротность (Q)
0,00001 – 99999,9
Тангенс угла потерь (D)
0,00001 – 9,999991
Фазовый сдвиг (Z-9d)
-179,999.179,999°
Фазовый сдвиг (Z-0r)
-3,14159 ~ 3,14159
Базовая погрешность
± 0,05 % – в режиме Медленно/ Средне С(Slow / Med)
(R, Z, X, G, Y, B, L, C)
± 0,1 % – в режиме Быстро (Fast)
Тест сигнал
Частота тест – сигнала
10 Гц …300 кГц (LCR-76300),
10 Гц …200 кГц (LCR-76200),
10 Гц …100 кГц (LCR-76100),
10 Гц …20 кГц (LCR-76020),
10 Гц …2 кГц (LCR-76002)
Разрядность уст. частоты
4 разряда
Погрешнос ть установки
±0,01 %
Уровень тест – сигнала
Напряжение 10 мВ – 2 В (±10%), в реж. стабилиз.( CV ) 10 мВ – 2 В (±6%)
Ток 100 мкА – 20 мА(±10%), реж. стабилиз.( C С ) 100мкА – 20 мА (±6%)
Погреш . уст. уровня ( U / I )
± 6 % … ±10% в зав. от режима
Вых . импеданс источника
30 / 50/ 100 Ом ( переключаемый )
Запуск измерений
Внутр ( а втоматический ) , ручной , внешний, по шине RS ( INT , MAN , EXT , BUS )
Постоянное смещение (DC BIAS)
Внутренний источник
0В …±2,5В
Погрешность установки
±0,5%+ 5 мВ
Внешн ий источник
± 45 В (потребуется опция соед. площадки LCR – 16 )
Дополнительные функции
Режим «Таблица»
Табличные значения измерений (10 шагов) , задержка: 0…60 с.
Изменяем ый параметр
Частота, уровень т ест – сигнала (напряжение/ ток)
Графическ ая развертк а (на внеш. ПК)
Отображение на экране внешне го ПК графика измеряемых параметров с помощью штатного ПО ( кривая из 1 . 000 точек макс. )
Автовыбор режима
Режим « Auto LCZ »: Вкл/ выкл
Зв. индикация
Откл . / В допуске/ Вне допуска (для режима Pass / Fail )
Дисплей
Разрядность шкалы
6 разрядов
Разрешение ЖКИ
320 х 240 (графическая матрица), диагональ 9 см
Режим индикации
Абсолют. значение, Δ – измерение, Δ – измерение в %, Режим ус ред нение значения (1 , 2, 4, 8, 16, 32, 64, 128 , 256)
Формат индикации
Основной/ вспомогательный параметр (16 комбинаций)
Доп. индикация
Мониторинг 2 – х параметров ( Mon 1/ Mon 2): Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
Скорость измерени
40 изм/с, 10 изм/с, 3 изм/с (Fast/ Med/ Slow)
Общие данные
Условия эксплуатации
0 ° С…50 ° С и относительная влажность до 85 %
Напряжение питания
~100 – 240 В (±10 %), 50 – 60 Гц ( P потр.30 Вт)
Габаритные размеры
265 х 107 х 312 мм
Масса
3 кг
Примеч. * – в режиме DCR в качестве тест сигнала для используется постоянное напряжение ± 2В в виде последовательности разнополярных прямоугольных импульсов частотой f=5 Гц. ** Отображаемые параметры: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.
Примечание:
№ предела
Значение предела
Диапазон эфф. измерений импеданса
8
10
0 – 10 Ω
7
30
10 Ω – 100 Ω
6
100
100 Ω – 316 Ω
5
300
316 Ω – 1 k Ω
4
1к
1 k Ω – 3.16 k Ω
3
3к
3.16k Ω – 10k Ω
2
1 к
10k Ω – 31.6k Ω
1
30k
31. 6kΩ – 100kΩ (oo)
0
1
100 k Ω – oo ( данный диапазон доступен только при частотах тест – сигнала < 20 кГц )
Внимание! Информация о технических характеристиках на товар LCR-76200 Измеритель иммитанса носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация измерителя иммитанса LCR-76200

Измеритель иммитанса LCR-76200
1 шт.
Щнур питания
1 шт.
Измерительный щуп LCR-06B
1 шт.
Инструкция по экспл. и ПО на CD
1 шт.

Внимание! Информация о комплекте поставки на товар LCR-76200 Измеритель иммитанса носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.
