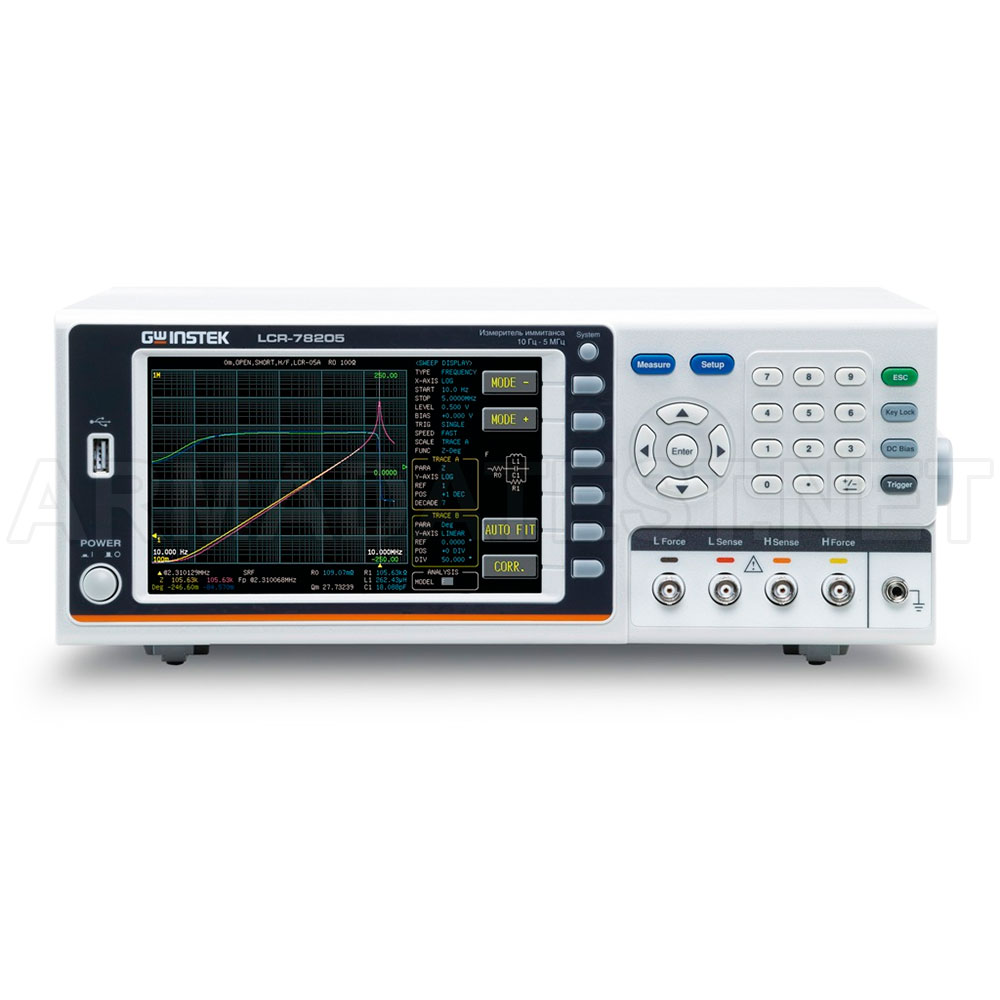

LCR-78205 Измеритель иммитанса
LCR-78205 Измеритель иммитанса
LCR-78205 Измеритель иммитанса
LCR-78205 Измеритель иммитанса

LCR-78205 Измеритель иммитанса

GW INSTEK

Без поверки С поверкой

  • Производитель: GW Instek
  • Страна производителя: Китай
  • Страна происхождения: Китай
  • Модель: LCR-78205
  • Гарантия: 12 месяцев
  • Госреестр СИ (ГРСИ): 94379-25 до 17.01.2030
  • Межповерочный интервал (МПИ): 1 год
  • Погрешность: 0.08 %
  • Сопротивление: 10 мОм … 100 МОм
  • Индуктивность: 10 нГн … 10 кГн
  • Емкость: 50 фФ … 1 Ф
  • Частота тест сигнала: 10 Гц … 5 МГц
  • Уровень тест сигнала: 10 мВ … 2 В, 100 мкА … 20 мА
  • Дополнительные функции: измерение фазового угла, измерение добротности, измерение коэффициента диэлектрических потерь, измерение проводимости
  • Интерфейс: GPIB, LAN, RS-232, USB (2)
  • Габаритные размеры: 346×145×335 мм
  • Масса: 3.3 кг

1 370 660 ₽

Описание измерителя иммитанса LCR-78205

Измерители иммитанса LCR-78200 предназначены для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность), используя последовательную или параллельную схему замещения.

Особенности измерителя иммитанса LCR-78205

  • Серия из 5 моделей
  • Диапазон частот тест-сигнала: 10 Гц…1 МГц (LCR-78201), 10 Гц…5 МГц (LCR-78205), 10 Гц…10 МГц (LCR-78210), 10 Гц…20 МГц (LCR-78220), 10 Гц…30 МГц (LCR-78230)
  • Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)

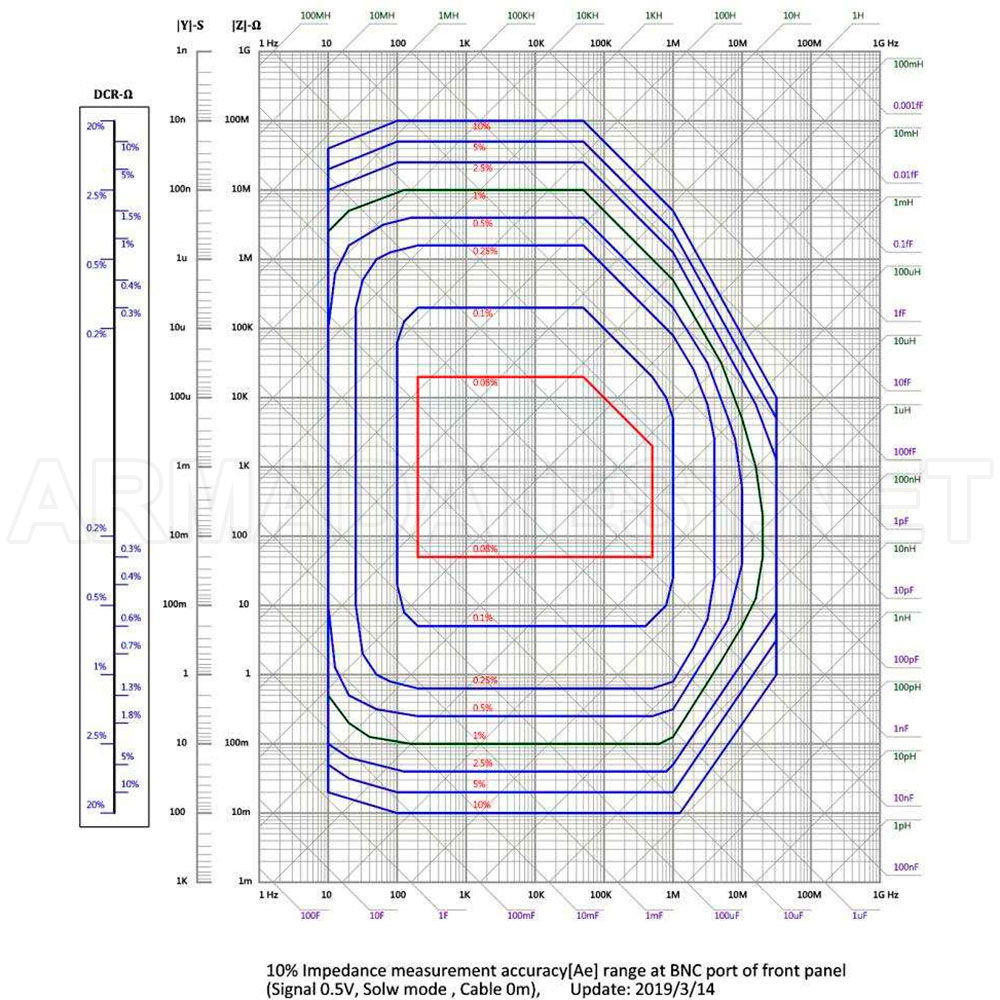

  • Базовая погрешность ±0,08 %
  • Выбор скорости измерений (5 уровней): Медл.1/ Медл.2, Средне, Быстро, Макс. быстро (быстродействие до 2,5 мс)
  • Режим анализа: отображение зависимости измеряемых параметров от частоты/ напряжения (2 графика), автоустановка вертик. шкалы (AUTO FIT), растяжка (Zoom ±)
  •  Параллельная/ последовательная схема измерений
  • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
  • Допусковый тест компонентов (Pass/Fail) в режимах: «абс. знач./Δ-изм./ %»
  • Выбор вых. импеданса: 25 Ом/ 100 Ом
  • Источник внутреннего пост. смещения: ± 12В (DCoffset)
  • Программирование табличных измерений (тест из 15 шагов)
  • Графический режим, качание частоты по 300 точкам
  • Параметры для выбора качания (Sweep): частота/ напряжение/ ток
  • Большой графический ЖК-дисплей, разрешение 6 разрядов
  • Одноуровневый интуитивный пользовательский интерфейс
  • Широкий перечень доп. аксессуаров, в т.ч. опция подачи внешнего напряжения смещения до ±200 В
  • Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host

Функции измерителя иммитанса LCR-78205

Измеряемые параметры
импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность
0,08%
Электрическое сопротивление (от)
10 мОм
Электрическое сопротивление (до)
100 МОм
Разрешение (R)
0,01 мОм
Электрическая емкость (от)
50 фФ
Электрическая емкость (до)
1Ф
Разрешение (C)
0,01 пФ
Индуктивность (от)
10 нГн
Индуктивность (до)
100 кГн
Разрешение (L)
0,1 нГн
Частота тест сигнала
10 Гц – 5 МГц
Диапазон частот
Не фиксированный
Особенности
Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа – графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса – 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800´480, диаг. 18 см) – одновременный вывод до 4-х параметров
Интерфейс
GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала
напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25 Ом). Разрешение установки 1 мВ/ 10 мкА

Официальная гарантия на LCR-78205 Измеритель иммитанса

Приобретая в нашей компании LCR-78205 Измеритель иммитанса вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить LCR-78205 Измеритель иммитанса в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре LCR-78205 Измеритель иммитанса

Если вам необходимо уточнить информацию о товаре LCR-78205 Измеритель иммитанса – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – LCR-78205 Измеритель иммитанса, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1015049 Категория:

Характеристики измерителя иммитанса LCR-78205

Измеряемые параметры (Индикация)
Сопротивление (Z)
до 10.000 МОм с максимальным разрешением 0,01 мОм
Сопротивление (R, X)
до ±10.000 МОм с максимальным разрешением 0,01 мОм
Сопротивление на постоянном токе (Rdc)
до 100 МОм с максимальным разрешением 0,01 мОм
Проводимость (G, Y, B)
до 1000 кСм с максимальным разрешением 10 нСм
Ёмкость (C)
до 10.000 Ф с максимальным разрешением 0,01 пФ
Индуктивность (L)
до ± 10.000 кГн с разрешением 0,01 нГн
Добротность (Q)
±0,01 – 9999,99 с разрешением 0,01
Тангенс угла потерь (D)
±0,00001 – 10000 с разрешением 0,01
Фазовый сдвиг (q)
-180…+180°  (DEG);    ± 0.00000…3.14159 (RAD)
 Δ% -измерения
± 0.000% … 999.999%
Базовая погрешность
± 0,08 %  (R, Z, X, G, Y, B, L, C)
Диапазоны измерений
Сопротивление
10 мОм – 100 МОм (R)
Ёмкость
50 фФ – 1Ф  (C)
Индуктивность
10 нГн – 100 кГн (L)
Тест сигнал
Частота тест-сигнала
(6 разрядов)
Постоянный ток / DC, 10Гц – 1 МГц
Постоянный ток / DC, 10Гц – 5 МГц
Постоянный ток / DC, 10Гц – 10 МГц
Постоянный ток / DC, 10Гц – 20 МГц
Постоянный ток / DC,
10Гц – 30 МГц
Пределы установки частоты
10… 100Гц/ 1 кГц/ 10 кГц/ 100 кГц/ 1МГц/ 10 МГц/ 30 МГц
Разрешение установки
0,1Гц/ 0,1Гц/ 0,05Гц/ 0,1Гц/ 1Гц/ 10Гц/ 100Гц
Погрешность установки
±0,0007 % ±0,1Гц
Уровень переменных
тест-сигнала/ AC  (с.к.з.)
≤1 МГц:10 мВ…2 В;  >3 МГц: 10 мВ…1 В (или при F≤ 1 МГц и Rо=25Ом)
100 мкА…20 мА (Rо=100 Ом); 400 мкА…40 мА (Rо=25Ом)
Погрешность AC уровня
±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м)
Уровень Постоянный тест-сигнала/ DC
1 В постоянный (40 мА)
Разрешение установки
1 мВ/ 10 мкА
Погрешность DC уровня
±1%
Внутренний импеданс*
25 Ом/ 100 Ом*  (источник)
Запуск измерений
Автоматический (Wait On), ручной (однократно), непрерывно (Repeat)
Память
Функции
Запись / считывание установленных параметров, измерения в мультишаговом режиме (таблица/ List)
Объём внутренней памяти
(запись / вызов)
99 профилей настройки (setup groups).
48 программ тестирования (list setup)
Внешний  USB-флэш диск
(до 128 ГБ)
 Запись профилей настройки / setup, экранной информации/ images, график развертки изм. параметра /Sweep и отсчетов / data.
Дополнительные функции
Режим графика
(в функции развертки)
Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B)
Комбинации параметров
 Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G,   Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16).
Закон качания
Линейный (251 точка), логарифмический  (267 точек)
Измененная переменная
Частота, напряжение тест-сигнала, ток тест-сигнала  (Freq/ Vac/ Iac)
Режим «Таблица»
Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов)
V/I монитор
Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели)
Калибровка
ХХ/ КЗ/ нагрузка ВЧ / нагрузка (Load)
Регулируемое
время задержки (delay)
0~5000мс  (таблицы измерения / шаги в таблице / циклы разверток / циклы AC/DC)
Дисплей
Тип индикатора
цветной ЖКИ, графическая матрица (800´480), диаг. 18 см
Режим индикации
Абссолютное значение, D-измерение, D-измерение в %, усред. (1…64)
Формат индикации
Одновременно до 4-х параметров  (в т.ч. Осн. и Вспом.)
Скорость измерения
25 мс/ 50 мс/ 150 мс/ 300 мс/ 600 мс
(максимальным/ быстрое/ среднее/ медленное 1 / медленное 2)
Общие данные
Интерфейс
USB/ GPIB/ LAN/ RS-232/ USB Host
(возможность эмуляции языка программирования SCPI)
Условия эксплуатации
0°С…40°С и относительная влажность до 85 %
Напряжение питания
110 -240 В (±10 %), 50 / 60 Гц  (максимальным потреблением 65 В*А)
Габаритные размеры
346×145×335 мм
Масса
3,3 кг

Комплектация измерителя иммитанса LCR-78205

Измеритель LCR LCR-78205
1 шт.
Шнур питания
1 шт.
4-х проводный измерительный щуп с двумя крокодилами LCR-06B
1 шт.
Инструкция по эксплуатации и ПО на CD
1 шт.
Инструкция по безопасности
1 шт.
