ЦР0200

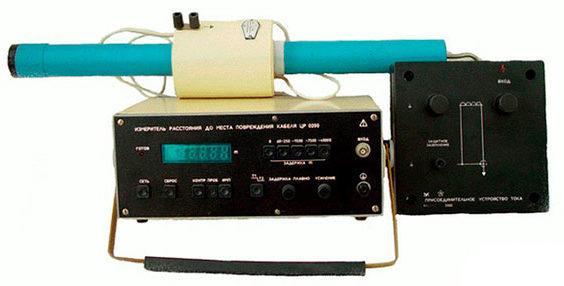

ЦР0200 измеритель расстояния до места повреждения кабеля

МЕГОММЕТР
  • Производитель: Уманский завод Мегомметр
  • Страна происхождения: Украина
  • Модель: ЦР0200
  • Гарантия: 18 месяцев
  • Технические условия (ТУ): ТУ 25-7534.0009-89
  • Госреестр: 12004-89
  • Межповерочный интервал: 1 год
  • Диапазон измерений расстояния до места повреждения кабеля: от 40 до 40 000 м
  • Питание: 220 В
  • Габаритные размеры: 335х305х140 мм. Вес 5,5 кг
  • Габаритные размеры присоединительного устройства напряжения: 140х110х700 мм. Вес 2,5 кг
  • Габаритные размеры присоединительного устройства тока: 79,5х192х192 мм. Вес 1,2 кг

34 500 ₽

37 500 ₽ за 2 товара

Описание

Измеритель расстояния до места повреждения кабеля ЦР0200 предназначен для определения расстояния до места повреждения типа “заплывающий пробой”, а также до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумагомасляной изоляцией типа СБ, АСБ, ЛАБ, ОСБ с номинальным напряжением 6 – 38 кВ, при испытательном напряжении от 15 до 50 кВ, при расстоянии до места повреждения до 40 км.

Диапазон измерений расстояния до места повреждения кабеля от 40 до 40000 м. Пределы допустимого значения основной погрешности равны +20м. Пределы допустимого значения дополнительной погрешности равны половине пределов основной погрешности при изменении: температуры окружающей среды на каждые 10°С от нормального значения 20 +5°С до значения минус 10 и плюс 40°С.

Относительной влажности от нормальной величины 80% при температуре 20°С до величины 90% при температуре 30°С. Напряжения питающей сети на +10% от номинального значения 220 В. Измеритель ЦР0200 имеет устройство регулируемой длительности задержки импульса помехи. Диапазон входных сигналов от 2 до 250 В.

Электропитание измерителя осуществляется от сети переменного тока частоты 50 Гц с допускаемым отклонением +0,5 Гц, напряжением 220 В с допускаемым отклонением + 10%. Допускаемое содержание гармоник 5%.Мощность, потребляемая измерителем от цепи электропитания, не более 20 ВА.

ЦР0200

Официальная гарантия

Приобретая измеритель расстояния до места повреждения кабеля ЦР0200 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

Техническая документация

ЦР0200 Описание типа СИ

Артикул: 1012165 Категория:

Технические характеристики

Производитель
Уманский завод Мегомметр
Модель
ЦР0200
Гарантия
18 месяцев
Госреестр
12004-89
Технические условия (ТУ)
ТУ 25-7534.0009-89
Межповерочный интервал
1 год
Параметры
Диапазон измерений расстояния до места повреждения кабеля
от 40 до 40 000 м
Пределы допускаемой основной погрешности
± 20 м
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С от нормального значения (20 5) °С
± 10 м
Пределы допускаемой дополнительной погрешности от изменения относительной влажности от нормальной величины 80 % при температуре 20 °С до величины 90 % при температуре 30 °С
± 10 м
Диапазон входных сигналов
от 2 до 250 В
ПОДДИАПАЗОНЫ РЕГУЛИРОВКИ ДЛИТЕЛЬНОСТИ
Поддиапазоны регулировки задержки, 0 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, минимальное, не более
0 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, максимальное, не более
0 м
Поддиапазоны регулировки задержки, 60-250 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, минимальное, не более
60 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, максимальное, не более
270 м
Поддиапазоны регулировки задержки, 250-1500 м
иапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, минимальное, не более
230 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, максимальное, не более
1580 м
Поддиапазоны регулировки задержки, 1500-7500 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, минимальное, не более
1420 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, максимальное, не более
7880 м
Поддиапазоны регулировки задержки, 7500-40000 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, минимальное, не более
7120 м
Диапазон измерителя в крайних положениях ручки ЗАДЕРЖКА ПЛАВНО, максимальное, не более
42000 м
Общие данные
Условия эксплуатации
температура окружающего воздуха от -10°С…до +40°С
относительная влажность, не более 90 % при +30°С
Продолжительность непрерывной работы, не более
8 часов
Время перерыва до повторного включения, не менее
15 минут
Потребляемая мощность
20 В·А
Питание
220 В
Глубина
305 мм (прибора)
192 мм (присоединительного устройства тока)
700 мм (присоединительного устройства напряжения)
Ширина
335 мм (прибора)
192 мм (присоединительного устройства тока)
110 мм (присоединительного устройства напряжения)
Высота
140 мм (прибора)
79,5 мм (присоединительного устройства тока)
140 мм (присоединительного устройства напряжения)
Вес
5,5 кг (прибора)
1,2 кг (присоединительного устройства тока)
2,5 кг (присоединительного устройства напряжения)
Комплект поставки
Измеритель расстояния до места повреждения кабеля ЦР0200
Присоединительное устройство напряжения
Присоединительное устройство тока
Комплект ЗИП
Руководство по эксплуатации
Варианты написания в сети Internet
ЦР 0200, ЦР-0200, ЦР/0200
