Ч7-5

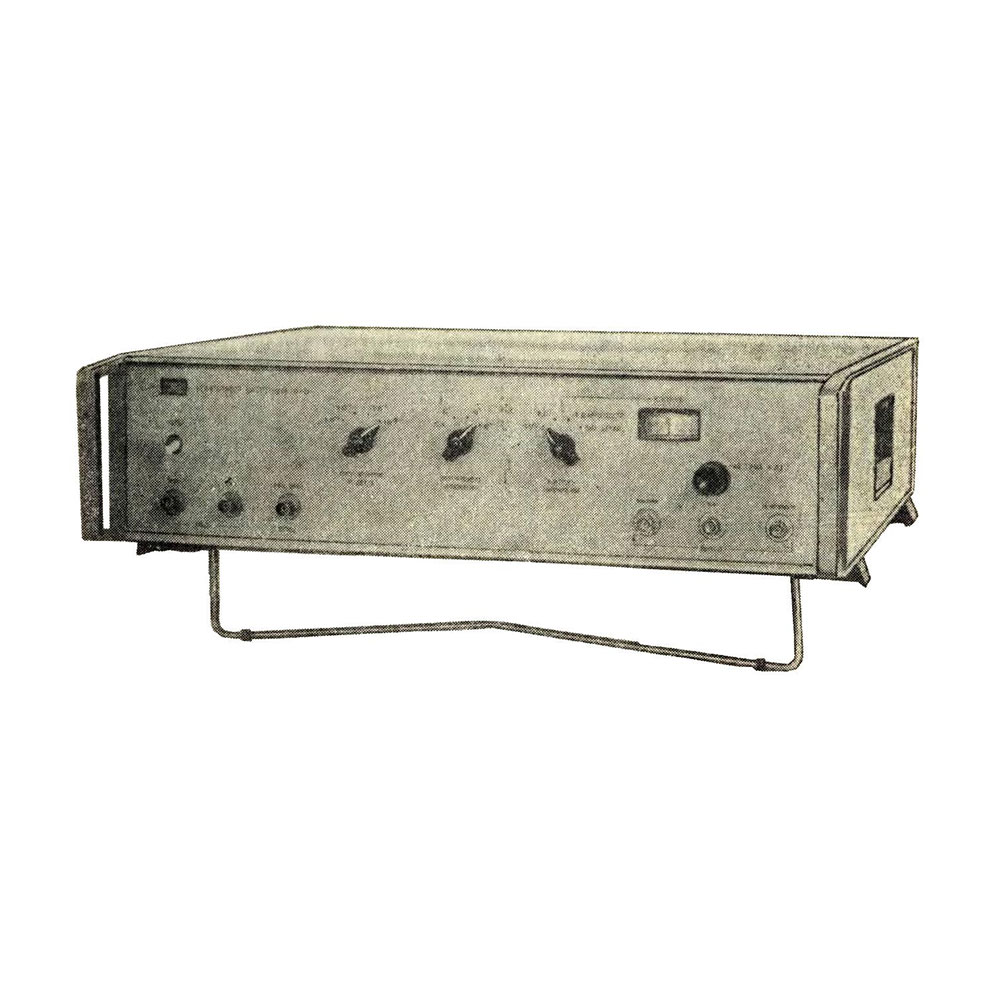

Ч7-5 компаратор частотный

СССР
  • Производитель: СССР
  • Модель: Ч7-5
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: 2853-72
  • Межповерочный интервал: 1 год
  • Частоты сигналов: 1 МГц; 2,5 МГц; 5 МГц
  • Напряжение входных сигналов: 0,5 В-1,5 В
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: 490х135х475 мм
  • Вес: 15 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

10 000 ₽ за 2 товара

Описание

Компаратор частотный Ч7-5 предназначен для измерения нестабильности частоты, шумовых характеристик высокостабильных генераторов, а также умножителей частоты, делителей и других четырех полюсников.

Ч7-5

Официальная гарантия

Приобретая компаратор частотный Ч7-5 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Замена

  • Ч7-12
  • Ч7-39
  • Ч7-13
Артикул: 1012760 Категория:

Технические характеристики

Производитель
СССР
Модель
Ч7-5
Гарантия
12 месяцев
Госреестр
2853-72
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Параметры
Частоты сигналов
1 МГц; 2,5 МГц; 5 МГц
Напряжение входных сигналов
от 0,5 В до 1,5 В
Разность частот между опорным и исследуемым генераторами и отклонение частот от номинала
при коэффициенте умножения разностей частоты 10-4, не более 10-4
при коэффициенте умножения разностей частоты 10-5, не более 10-5
при коэффициенте умножения разностей частоты 10, не более 10-4
при коэффициенте умножения разностей частоты 100, не более 10-5
при коэффициенте умножения разностей частоты 1000, не более 10-6
при коэффициенте умножения разностей частоты 10 000, не более 10-7
Входное сопротивление компаратора, не менее
150 Ом
Коэффициент умножения разностей частоты при входном сигнале 1 МГц
10; 100; 1000; 10 000
Входные сигналы
опорный (ƒo) и исследуемый (ƒx)
Частота выходных сигналов
1 МГц±10·Δƒ
1 МГц±100·Δƒ
1 МГц±1000·Δƒ
1 МГц±10 000·Δƒ
Где Δƒ   разность между ƒo и ƒx
Напряжение выходных сигналов 10 МГц и 1 МГц на нагрузке 75 Ом, не менее
0,5 В (эфф.)
Выходное напряжение фазового детектора на сопротивлении нагрузки детектора 10 кОм, не менее
±3,5 В
Выходное напряжение на автоподстройку генераторов на сопротивлении нагрузки детектора 10 кОм, не менее
±3 В
Погрешность при измерении долговременной нестабильности частоты при времени усреднения 100 с
±10-12
Погрешность при работе с фазовым детектором за время исследования 100 с и более
10-12
Чувствительность компаратора при измерении спектра фазовых шумов
на частоте анализа 15 Гц, не менее 120 дБ
на частоте анализа 1000 Гц, не менее 135 дБ
Полоса пропускания на уровне 0,7 фазового детектора автоподстройки, не более
7 Гц
Общие данные
Потребляемая мощность, не более
15 Вт
Питание
220 В, 50 Гц
Глубина
490 мм
Ширина
475 мм
Высота
135 мм
Вес
15 кг
Комплект поставки
Компаратор частотный Ч7-5
Варианты написания в сети Internet
Ч 7-5, Ч7 5, Ч7/5
