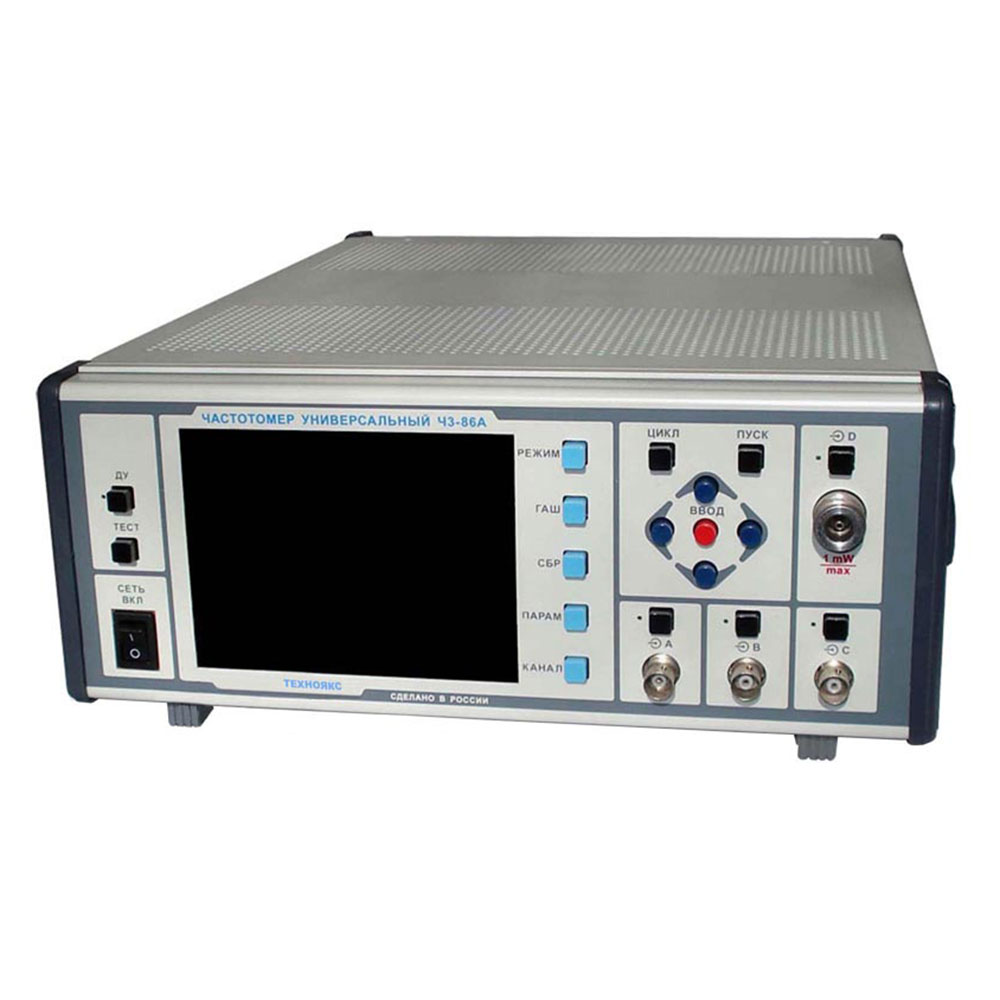

Ч3-86А частотомер универсальный

ТЕХНОЯКС
  • Производитель: НПФ Техноякс
  • Страна происхождения: Россия
  • Модель: Ч3-86А
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ГОСТ 22261-94 и ТНСК.411142.003 ТУ
  • Госреестр: 45245-10
  • Межповерочный интервал: 1 год
  • Количество каналов: 4 канала
  • Диапазон частот: 0,005 Гц-17,85 ГГц
  • Период: 10 нс-1000 с
  • Питание: 220 ± 22 В, 50 ± 1 Гц
  • Габаритные размеры: 307х120х436,5 мм
  • Вес: 7,5 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

5 000 ₽ за 2 товара

Описание

Частотомер универсальный Ч3-86А  надежный лабораторный прибор высокого класса точности с широкими функциональными возможностями, обеспечивающий работу автономно и в составе автоматизированных измерительных систем. В приборе удачно совмещены простота конструкции, современный дизайн, удобство и четкость управления и получения информации об измеряемой физической величине.

Частотомер измеряет частоту и период непрерывных синусоидальных и видеоимпульсных сигналов, длительность импульса, длительность фронта, спада импульса, длительность временных интервалов, отношения частот двух сигналов, число событий на установленном интервале времени, частоты непрерывных колебаний и несущей частоты радиоимпульсных сигналов в диапазоне, разности фаз между двумя синхронными синусоидальными сигналами.

Главные особенности

  • Широкий диапазон частот
  • Высокая разрешающая способность
  • Автоматизация процесса измерения
  • Автоматическая и ручная установка уровня запуска
  • Статистическая обработка результатов измерений
  • Совместимость с последовательным интерфейсом RS-232 и интерфейсом USB
  • Жесткие условия эксплуатации

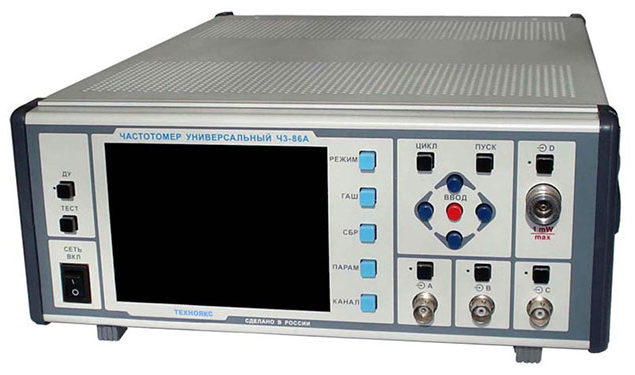

Ч3-86А

Официальная гарантия

Приобретая частотомер универсальный Ч3-86А в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Техническая документация

Ч3-86А Описание типа СИ

Артикул: 1012670 Категория:

Технические характеристики

Производитель
НПФ Техноякс
Модель
Ч3-86А
Гарантия
12 месяцев
Госреестр
45245-10
Технические условия (ТУ)
ГОСТ 22261-94 и ТНСК.411142.003 ТУ
Межповерочный интервал
1 год
Диапазон измерения
Частоты синусоидальных и видеоимпульсных сигналов
вход А   0.005 Гц…100 МГц
вход В   0.01 Гц…100 МГц
Периода синусоидальных и видеоимпульсных сигналов
вход А   0.005 Гц…100 МГц
Частоты непрерывных синусоидальных колебаний
вход С   0.1 … 1 ГГц
вход D   0.6 …17.85 ГГц
Длительности импульса
10 нс … 1000 с
Длительности фронта, спада импульсов
5 нс … 100 мкс
Интервалов времени между произвольными фронтами импульсов
-103 … 103 с
Отношения частот двух сигналов
до 1 ГГц
Среднего значения несущей частоты импульсно- модулированного сигнала
диапазон   0.6 … 17.85 ГГц
частота следования радиоимпульсов при скважности 2…103   100 Гц … 500 кГц
минимальная длительность радиоимпульса   1 мкс
Разрешающая способность измерения частоты
1·10–10 с/tсч
Уровни входных сигналов
Для видеоимпульсных сигналов (входы А и В)
при измерении частоты (периода) и длительности импульсов 100 мВ … 2.5 В
при измерении длительности фронта и спада импульсов   1 … 2.5 В
Вход С
30 мВ … 1 В
Вход D
30 мкВт … 5 мВт
Измерения разности фаз двух синхронных синусоидальных сигналов
Диапазон измерения
–180° … 180°
Погрешность измерения
при частоте 1 кГц…1 МГц   ±0.36°
при частоте выше 1 МГц   ±3.6°
Входное сопротивление
Входы А и В
50 ± 2,5 Ом
1 ± 0.1 МОм || 100 пФ
Входы С и D
50 ± 2,5 Ом
Общие данные
Частота сигналов встроенного кварцевого генератора
10 МГц
Относительная погрешность по частоте встроенного кварцевого генератора, не более
2·10–7 за 12 месяцев
Диапазон рабочих температур
температура окружающего воздуха от -10°С …до +50°С
Потребляемая мощность, не более
50 В·А
Питание
220 ± 22 В, 50 ± 1 Гц
Глубина
436,5 мм
Ширина
307 мм
Высота
120 мм
Вес
7,5 кг
Комплект поставки
Частотомер универсальный Ч3-86А
