Ч1-75Б

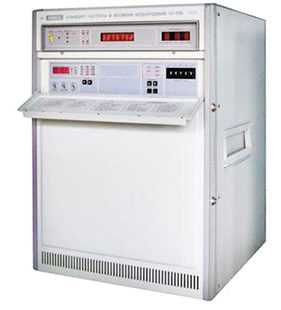

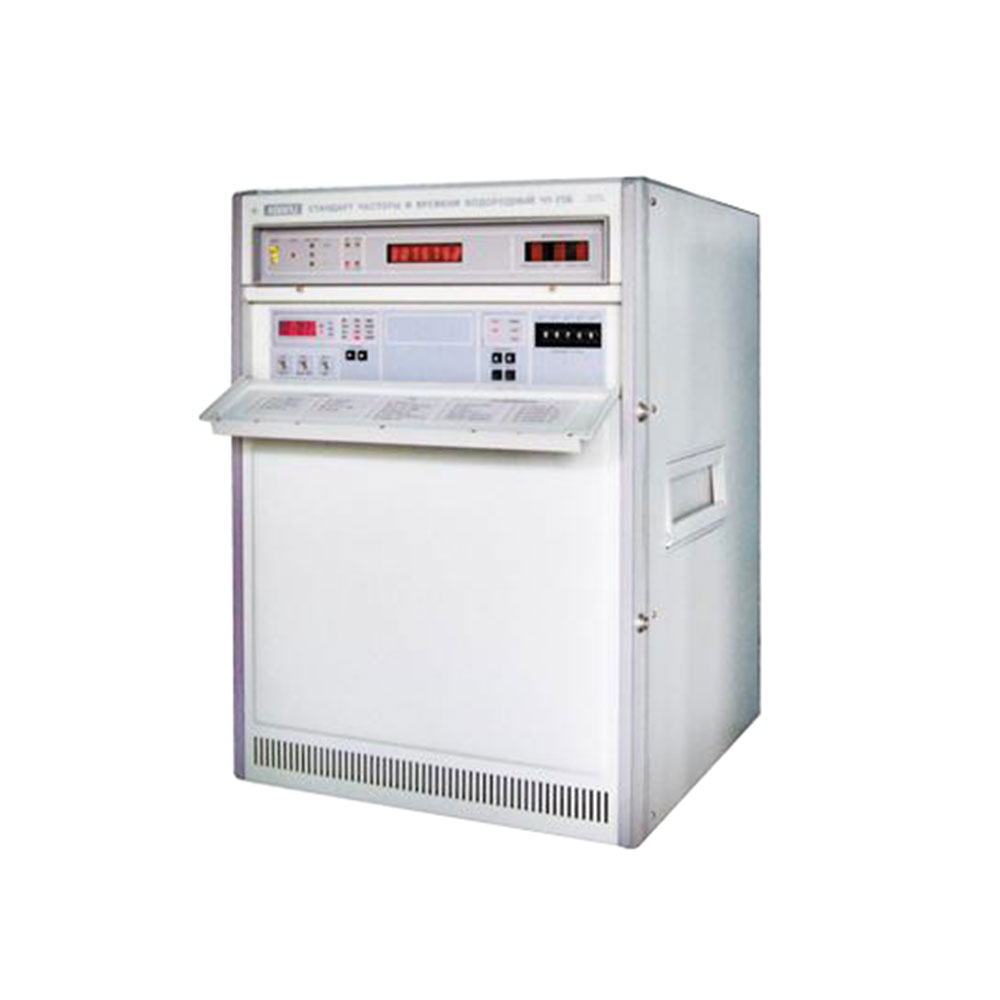

Ч1-75Б стандарт частоты и времени водородный

КВАРЦ
  • Производитель: Кварц
  • Страна происхождения: Россия
  • Модель: Ч1-75Б
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: 52696-13
  • Межповерочный интервал: 1 год
  • Номинальная частота выходных сигналов: 5 МГц; 10 МГц; 100 МГц
  • Питание: 220±22 В; 50 Гц, 115±6 В, 220±11 В, 400 Гц
  • Габаритные размеры: 480х595х708 мм
  • Вес: 90 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

22 800 ₽ за 2 товара

Описание

Стандарт частоты и времени водородный Ч1-75Б предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых синусоидальных сигналов, и импульсных сигналов.

Прибор применяется в национальных службах времени и частоты, наземных пунктах слежения и управления спутниковых радионавигационных систем, радио интерферометрия со сверхдлинной базой.

Стандарт времени  и времени конструктивно выполнен в виде настольного прибора. Габариты прибора позволяют устанавливать его в стандартную радиотехническую стойку.

Ч1-75Б состоит из следующих основных блоков

  • Квантового водородного генератора с блоками управления внешним и внутренним термостатами и стабилизатором пучка
  • Преобразователя частоты
  • Узла синхронизации
  • Блока управления и контроля
  • Блока управления передней панели
  • Узла индикации
  • Блока питания

Ч1-75Б

Официальная гарантия

Приобретая стандарт частоты и времени водородный Ч1-75Б в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Техническая документация

Ч1-75Б Описание типа СИ

Артикул: 1012705 Категория:

Технические характеристики

Производитель
Кварц
Модель
Ч1-75Б
Гарантия
12 месяцев
Госреестр
52696-13
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Параметры
Частоты выходных синусоидальных сигналов
5 МГц; 10 МГц; 100 МГц
Пределы допускаемой основной относительной погрешности по частоте
±1∙10-12
Нестабильность частоты выходных синусоидальных сигналов (среднее квадратическое относительное двухвыборочное случайное отклонение частоты), при времени измерения
1 с  2∙10-13
10 с  3∙10-14
100 с  7∙10-15
1 ч  2∙10-15
1 сутки  7∙10-16
Уровень фазовых шумов в спектре выходного сигнала 5 МГц, при отстройке от несущей
10 Гц, не более  130 дБ/Гц
100 Гц, не более 140 дБ/Гц
1 кГц; 10 кГц, не более 150 дБ/Гц
Параметры выходных импульсных сигналов времени с периодом 1 с
амплитуда напряжения на нагрузке 50±5 Ом  от 2,5 В до 5 В
полярность  положительная
длительность импульсов  от 10 мкс до 20 мкс
длительность фронта импульсов, не более 5 нс
нестабильность фронта импульсов, не более 0,5 нс
Среднеквадратическое значение напряжения выходных синусоидальных сигналов на нагрузке 50 Ом
от 0,8 В до 1,2 В
Относительная погрешность по частоте
на межповерочном интервале 1 год, не более ±1·Е-12
при выпуске, не более ±1,5·Е-13
Погрешность синхронизации сигналов времени, не более
50 нс
Общие данные
Срок службы, не менее
15 лет
Условия эксплуатации
температура окружающего воздуха  от +10°С… до +35°С
относительная влажность при +25° С  до 80%
атмосферное давление  от 84 кПа до 106 кПа
Потребляемая мощность
от сети переменного тока  150 В·А
от источника постоянного тока  100 Вт
Питание
220±22 В; 50 Гц, 115±6 В, 220±11 В, 400 Гц
Глубина
595 мм
Ширина
480 мм
Высота
708 мм
Вес
90 кг
Комплект поставки
Стандарт частоты и времени водородный Ч1-75Б
Варианты написания в сети Internet
Ч 1-75Б, Ч1 75Б, Ч1/75Б, Ч1/75/Б, Ч1-75-Б
