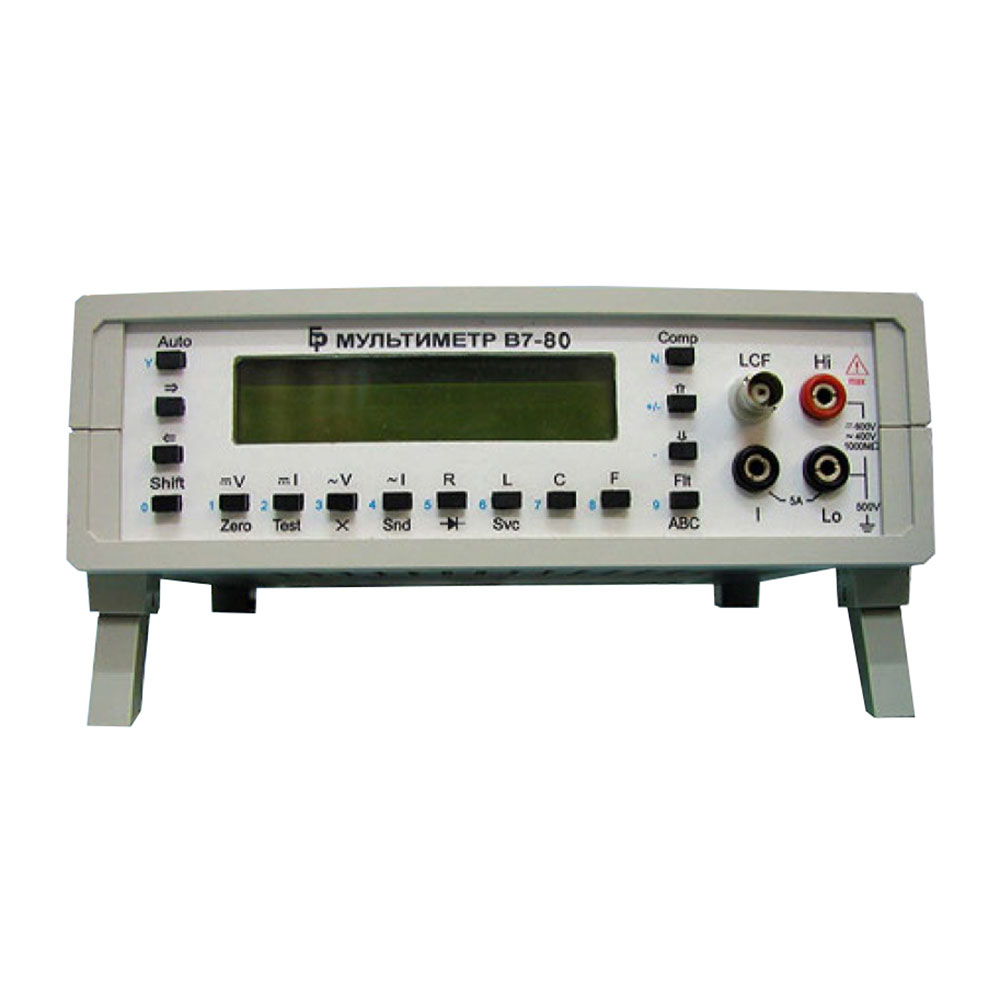

В7-80

В7-80 мультиметр

ИМПУЛЬС
  • Производитель: РИП-Импульс
  • Страна происхождения: Россия
  • Модель: В7-80
  • Гарантия на товар с хранения: 6 месяцев
  • Технические условия (ТУ): ГОСТ 22261-94 и МЕРА.411189.001 ТУ
  • Госреестр СИ: 28335-04
  • Межповерочный интервал: 1 год
  • Тип: цифровой
  • Постоянное напряжение: от 0 до 600 В
  • Переменное напряжение: от 1 мВ до 400 В
  • Постоянный ток: от 0 до 5 А
  • Переменный ток: от 0 до 5 А
  • Сопротивление: от 0 до 200 МОм
  • Емкость: от 0 до 5000 мкФ
  • Индуктивность: от 0 до 200 мГн
  • Частота: от 0,2 Гц до 50 МГц
  • Температура: нет
  • Прозвонка цепи: нет
  • Испытание p-n перехода: нет
  • Скважность: нет
  • True-RMS: да
  • Удержание показаний: нет
  • Показания min/max: нет
  • Интерфейс: СТЫК С2 (RS-232C)
  • Подсветка: да
  • Питание: 220±22 В, 50±1,0 Гц или от встроенного аккумулятора
  • Габаритные размеры: 250х80х300 мм
  • Вес: 1,5 кг

128 100 ₽

133 900 ₽ за 2 товара

Описание

Мультиметр В7-80 предназначен для измерения напряжения и силы постоянного и переменного тока, сопротивления, частоты, емкости и индуктивности. В7-80 применяется в различных отраслях промышленности и можетт работать как автономно, так и в составе измерительных автоматических систем.

Прибор представляет собой настольный многофункциональный цифровой измерительный прибор общего назначения. Принцип работы прибора заключается в том , что измеряемые напряжение, сила тока и сопротивление с помощью набора соответствующих масштабирующих устройств приводятся ко входу аналого-цифрового преобразователя . Сигналы переменного тока преобразуются в напряжение постоянного тока с помощью преобразователя истинного среднеквадратического значения.

Частота напряжения переменного тока измеряется внутренним таймером микроконтроллера по алгоритмам определения количества импульсов за фиксированный интервал времени или определения длительности периода измеряемого сигнала. Расширение диапазона измерения обусловлено применением дополнительного предварительного делителя частоты. Емкость и индуктивность измеряются с помощью преобразователей емкость-частота и индуктивность- частота.

Измеренное значение параметра, размерность и состояние прибора отображаются символьным жидкокристаллическим индикатором и могут выводиться в интерфейс. Управление прибором осуществляется с помощью клавиатуры или командами, подаваемыми через интерфейс. Калибровка прибора производится вводом поправочных коэффициентов, которые сохраняются в энергонезависимом запоминающем устройстве и учитываются при вычислении результатов измерений.

В7-80

Официальная гарантия на В7-80 мультиметр

Приобретая в нашей компании В7-80 мультиметр вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить В7-80 мультиметр в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре В7-80 мультиметр

Если вам необходимо уточнить информацию о товаре В7-80 мультиметр – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения В7-80 мультиметр

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара В7-80 мультиметр происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – В7-80 мультиметр, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1012413 Категория:

Технические характеристики

Производитель
РИП-Импульс
Модель
В7-80
Гарантия
12 месяцев
Госреестр
28335-04
Технические условия (ТУ)
ГОСТ 22261-94 и МЕРА.411189.001 ТУ
Межповерочный интервал
1 год
Измерение напряжения постоянного тока
Диапазон измерения
от 0 до 600 В
Предел до пускаемой погрешности измерений в диапазоне
от 0 до 0,2 В   ±(0,05% Ux + 20 мкВ)
от 0,2 В до 2 В   ±(0,05% Ux + 0,2 мВ)
от 2 В до 20 В   ±(0,05% Ux + 2 мВ)
от 20 В до 200 В   ±(0,05% Ux + 20 мВ)
от 200 В до 600 В   ±(0,1% Ux + 200 мВ)
где Ux – измеренное значение напряжения
Входное сопротивление в диапазоне
От 0 до 2 В   более 10 000 МОм
от 2 В до 600 В   10,1 МОм ± 1%
Температурный коэффициент в диапазоне
от 0 до 0,2 В   30 млн-1/° С
от 0,2 В до 2 В   20 млн-1/° С
от 2 В до 200 В   40 млн-1/° С
от 200 В до 600 В   50 млн-1/° С
Измерение среднеквадратического значения напряжения переменного тока
Диапазон измерения
1 мВ до 400 В
Предел допускаемой основной погрешности в диапазоне от 0,001 В до 0,2 В частотой
от 10 Гц до 20 Гц   ±(1,5% Ux + 0,1 мВ)
от 20 Гц до 40 Гц   ±(0,5% Ux + 0,1 мВ)
от 40 Гц до 10 кГц   ±(0,15% Ux + 0,1 мВ)
от 10 кГц до 20 кГц   ±(0,2% Ux + 0,2 мВ)
от 20 кГц до 50 кГц   ±(0,5% Ux + 0,3 мВ)
от 50 кГц до 100 кГц   ±(1% Ux + 0,5 мВ)
Предел допускаемой основной погрешности в диапазоне от 0,2 В до 2 В частотой
от 10 Гц до 20 Гц   ±(1,5% Ux + 0,5 мВ)
от 20 Гц до 40 Гц   ±(0,5% Ux + 0,3 мВ)
от 40 Гц до 10 кГц   ±(0,15% Ux + 0,3 мВ)
от 10 кГц до 20 кГц   ±(0,2% Ux + 0,5 мВ)
от 20 кГц до 50 кГц   ±(0,5% Ux + 1 мВ)
от 50 кГц до 100 кГц   ±(1% Ux + 2 мВ)
Предел допускаемой основной погрешности в диапазоне от 2 В до 20 В частотой
от 10 Гц до 20 Гц   ±(1,5% Ux + 5 мВ)
от 20 Гц до 40 Гц   ±(0,5% Ux + 3 мВ)
от 40 Гц до 10 кГц   ±(0,15% Ux + 3 мВ)
от 10 кГц до 20 кГц   ±(0,2% Ux + 5 мВ)
от 20 кГц до 50 кГц   ±(0,5% Ux + 10 мВ)
от 50 кГц до 100 кГц   ±(1% Ux + 20 мВ)
Предел допускаемой основной погрешности в диапазоне от 20 В до 200 В частотой
от 10 Гц до 20 Гц   ±(1,5% Ux + 50 мВ)
от 20 Гц до 40 Гц   ±(0,5% Ux + 30 мВ)
от 40 Гц до 10 кГц   ±(0,15% Ux + 30 мВ)
от 10 кГц до 20 кГц   ±(0,2% Ux + 50 мВ)
от 20 кГц до 50 кГц   ±(0,5% Ux + 100 мВ)
от 50 кГц до 100 кГц   ±(1% Ux + 0,2 мВ)
Предел допускаемой основной погрешности в диапазоне от 200 В до 400 В частотой
от 10 Гц до 20 Гц   ±(1,5% Ux + 100 мВ)
от 20 Гц до 40 Гц   ±(0,5% Ux + 60 мВ)
от 40 Гц до 10 кГц   ±(0,3% Ux + 60 мВ)
от 10 кГц до 20 кГц   ±(0,5% Ux + 100 мВ)
от 20 кГц до 100 кГц   не нормируется
Измерение сопротивления постоянному току
Диапазон измерения
от 0 до 200 МОм
Предел допускаемой основной погрешности в диапазоне
от 0 до 200 Ом   ±(0,1% Rх + 0,05 Ом)
от 0,2 кОм до 2 кОм   ±(0,1% Rх + 0,1 Ом);
от 2 кОм до 120 кОм   ±(0,1% Rх + 2 Ом)
от 0,12 МОм до 200 МОм   ±(0,1 + 0,1 R)% Rх
от 0 до 5 В   (0,25% Uп + 2 мВ)
где Rx – измеренное значение сопротивления; R – измеренное значение сопротивления; Uп – падение напряжения на тестируемой цепи
Измерительный ток в диапазоне
от 0 до 2 кОм   1000 ± 5 %
от 2 кОм до 200 МОм   не более 25 мкА
от 0 до 5 В   1000 ± 5 %
Температурный коэффициент в диапазоне
от 0 до 120 кОм   50 млн-1/° С
от 0,12 МОм до 200 МОм   100* млн-1/° С
от 0 до 5 В   100* млн-1/° С
где * – справочные данные
Измерение силы постоянного и переменного тока
Диапазон измерения
от 0 до 5 А
Допускаемая основная погрешность для постоянного тока в диапазоне
от 0 до 0,2* А   ±(0,2% Iх + 0,05 мА)
от 0,2 А до 2 А   ±(0,2% Iх + 0,2 мА)
от 2 А до 5 А   ±(0,2% Iх + 2 мА)
где Ix – измеренное значение силы тока; * – диапазон от 1 мА для переменного тока
Предел допускаемой основной погрешности переменного тока в диапазоне от 0 до 0,2 А частотой
от 10 Гц до 20 Гц   ±(1,5% Iх + 0,1 мА)
от 20 Гц до 40 Гц   ±(0,5% Iх + 0,1 мА)
от 40 Гц до 5 кГц   ±(0,3% Iх + 0,1 мА)
от 5 кГц до 10 кГц   ±(1% Iх + 0,1 мА)
Предел допускаемой основной погрешности переменного тока в диапазоне от 0,2 А до 2 А частотой
от 10 Гц до 20 Гц   ±(1,5% Iх + 1 мА)
от 20 Гц до 40 Гц   ±(0,5% Iх + 0,5 мА)
от 40 Гц до 5 кГц   ±(0,3% Iх + 0,5 мА)
от 5 кГц до 10 кГц   ±(1% Iх + 0,5 мА)
Предел допускаемой основной погрешности переменного тока в диапазоне от 2 А до 5 А частотой
от 10 Гц до 20 Гц   ±(1,5% Iх + 10 мА)
от 20 Гц до 40 Гц   ±(0,5% Iх + 5 мА)
от 40 Гц до 5 кГц   ±(0,3% Iх + 5 мА)
от 5 кГц до 10 кГц   ±(1% Iх + 5 мА)
Измерение частоты сигналов переменного тока
Диапазон измерения
от 0,2 Гц до 50 МГц
Предел допускаемой основной погрешности в диапазоне
от 0,2 Гц до 50 Гц   (0,01% Fх + 1 ед. мл. р.)
Напряжение (СКЗ) в диапазоне
от 0,2 Гц до 1 МГц   от 0,2 В до 25 В
от 0,2 Гц до 10 МГц  не более 10 В
от 0,2 Гц до 50 МГц   не более 5 В
Измерения емкости и индуктивности
Диапазон измерения емкости
от 0 до 5000 мкФ
Емкость входной цепи, компенсируемая калибровкой нуля
не более 1000 пФ
Сопротивление параллельной цепи (сопротивление изоляции конденсатора)
не менее 10 кОм
Предел допускаемой основной погрешности в диапазоне
от 0 до 200 пФ   ±(2,5% Сх + 0,5 пФ)
от 0,2 нФ до 2 нФ   ±(2,5% Сх + 2 пФ)
от 0,002 мкФ до 20 мкФ   ±(2,5% Сх + 1 ед. мл. р.)
от 20 мкФ до 5000 мкФ   ±(4% Сх + 1 ед. мл. р.)
Диапазон измерения индуктивности
от 0 до 200 мГн
Предел допускаемой основной погрешности в диапазоне
от 0 до 20 мкГн   ±(10% Lх + 0,05 мкГн)
от 20 мкГн до 200 мкГн   ±(10% Lх + 0,2 мкГн)
от 0,2 мГн до 200 мГн   ±(10% Lх + 1 ед. мл. р.)
где Сх и Lx – измеренное значение емкости и индуктивности
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ВХОДНЫХ СИГНАЛОВ И ПЕРЕГРУЗКИ
Режим DCV
Среднеквадратическое значение
650 В
Амплитудное значение
700 В
Частотный фактор** (предельное произведение)
2000 (20 В·100 кГц) В·кГц
Режим ACV
Среднеквадратическое значение
500 В
Амплитудное значение
700 В
Частотный фактор** (предельное произведение)
20000 (200 В·100 кГц) В·кГц
Режим DCI, ACI
Среднеквадратическое значение
6 А*
Амплитудное значение
10 А
Частотный фактор** (предельное произведение)
–
Режим R, TEST
Среднеквадратическое значение
500 В
Амплитудное значение
700 В
Частотный фактор** (предельное произведение)
2000 (20 В·100 кГц) В·кГц
Режим Frq
Среднеквадратическое значение
25 В
Амплитудное значение
50 В
Частотный фактор** (предельное произведение)
250000 (5 В·50 МГц) В·кГц
Режим Ind, Cap
Среднеквадратическое значение
5 В
Амплитудное значение
15 В
Частотный фактор** (предельное произведение)
–
Режим Помеха общего вида***
Среднеквадратическое значение
500 В
Амплитудное значение
500 В
Частотный фактор** (предельное произведение)
500 (500 В·1 кГц) В·кГц
* – сумма постоянной и переменной составляющих тока; ** – максимально допустимое значение произведения частоты на амплитуду напряжения входного сигнала; *** – напряжение на входных клеммах прибора относительно его корпусу (сетевого питания).
Мультиметр рассчитан как на автономное использование, так и на работу в составе автоматизированных систем с интерфейсом СТЫК С2 (RS-232C)
Общие данные
Условия эксплуатации
Рабочий диапазон температур   от +5° С до +40° С
Относительная влажность   до 90% при температуре +30° С
Мощность, потребляемая от сети питания
не более 15 В·А
Питание
220±22 В, 50±1,0 Гц или от встроенного аккумулятора
Глубина
300 мм
Ширина
250 мм
Высота
80 мм
Вес
1,5 кг
Комплект поставки
Мультиметр В7-80
Варианты написания в сети Internet
В 7-80, В7 80, В7/80
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.



Техническая документация

В7-80 Описание типа СИ

В7-80 Руководство по эксплуатации
