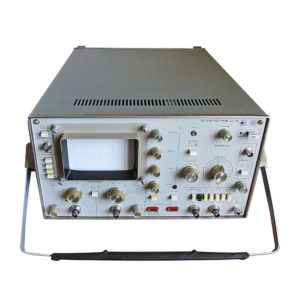

С1-75

С1-75 осциллограф

ЭЛЕКТРОАППАРАТ
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: С1-75
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ГВ2.044.073 ТУ-ЛУ
  • Госреестр: 4991-75
  • Межповерочный интервал: 1 год
  • ЭЛТ: 100х120
  • Количество каналов: 2 канала
  • Полоса пропускания: 250 МГц
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: 408х220х546 мм
  • Вес: 23 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

104 650 ₽

Описание

Осциллограф С1-75 предназначен для исследования формы периодических и однократных электрических сигналов путем визуального наблюдения и фотографирования. Прибор применяется для наблюдения и измерения формы сигналов наносекундного диапазона длительности в коаксиальном тракте электронно-счетной технике, ядерной физике и физике высоких энергий при исследовании быстропротекающих процессов.

Главные особенности

  • Полоса пропускания 250 МГц
  • 2 канала
  • Размер экрана 100х120 мм
  • Тип индикатора ЭЛТ-13ЛО105М

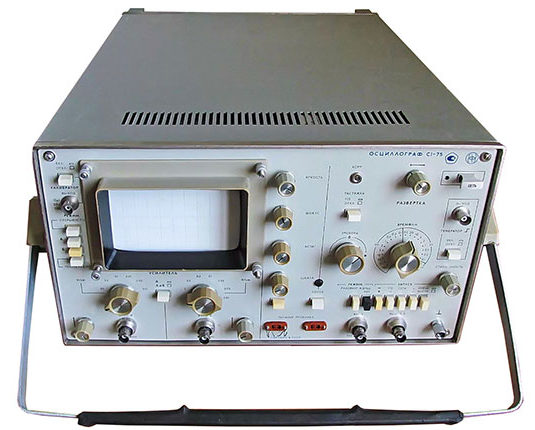

С1-75

Официальная гарантия

Приобретая осциллограф С1-75 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012585 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
С1-75
Гарантия
12 месяцев
Госреестр
4991-75
Технические условия (ТУ)
ГВ2.044.073 ТУ-ЛУ
Межповерочный интервал
1 год
Параметры
Полоса пропускания
от 0 до 250 МГц
Количество каналов
2 канала
Диапазон измеряемых
напряжений от 20 мВ до 25 В
интервалов времени  от 8 нс до 1 с
Минимальная частота следования развертки при наблюдении максимально быстрого процесса
300 Гц
Задержка в канале вертикального отклонения позволяет сместить изображение импульса длительностью 5 нс на расстояние
15 нс от начала развертки
Рабочая часть экрана ЭЛТ
по горизонтали (±50 мм от середины шкалы) – 100 мм
по вертикали (два значения номинального вертикального отклонения) – 120 мм
Несовпадение линии луча с линиями шкалы экрана ЭЛТ
с центральными осевыми линиями шкалы, не более 0,2 мм
с крайними горизонтальными линиями шкалы, не более 0,9 мм
с крайними вертикальными линиями шкалы, не более 1 мм
Толщина линии луча, не более
0,8 мм
Скорость записи (при фотографировании однократных сигналов) при использовании объектива с относительным отверстием
1:1,5 – не менее 1500 км/с
1:2 – не менее 850 км/с
По точности осциллограф соответствует классу
3 класс
Время нарастания переходной характеристики, не более
1,5 нс
Выброс С1-75 на переходной характеристике, не более
10%
Неравномерность вершины переходной характеристики, не более
3%
Время установления переходной характеристики
7,5 нс
Сопротивления входов
непосредственного входа осциллографа – 50 Ом
с выносным делителем 1:10 с параллельной емкостью, не более 1 пФ – 500 Ом
с выносным делителем 1:50 с параллельной емкостью, не более 1 пФ – 2,5 кОм
Смещение луча из-за дрейфа усилителя
за 1 минуту, не более 0,2 см
за 1 час – 0,5 см
при изменении напряжения питающей сети на ±10% – 0,5 см
Коэффициент развязки между каналами
в диапазоне частот до 100 МГц, не менее 1500
в диапазоне частот до 250 МГц, не менее 700
Коэффициент отклонения устанавливается ступенями соответственно ряду чисел
1; 2; 5 – от 10 мВ/см до 1 В/см
Погрешность коэффициента отклонения
в рабочих условиях, не более 5%
с выносными делителями 1:10; 1:50, не более 6%
Погрешность калибровки отклонения в рабочих условиях, не более
3%
Погрешность измерения
амплитуды сигналов прямоугольной формы, не более 5%
с выносными делителями 1:10; 1:50 – 6%
при длительности сигналов, не менее 8 нс
при размере изображения  от 2,4 см до 6 см
Перемещение луча
по вертикали вверх и вниз от середины рабочей части экрана, не менее 30 мм
по горизонтали обеспечивает смещение начала и конца рабочей части развертки в середину экрана
Коэффициент развертки устанавливается ступенями соответственно ряду чисел
1; 2; 5 – от 20 нс/см до 100 мс/см
Имеется десятикратная растяжка, обеспечивающая уменьшение коэффициента развертки, не более
2 нс/см
Погрешность калибровки развертки в рабочем диапазоне температур
без растяжки  3%
с растяжкой на диапазоне от 50 нс/см  4%
с растяжкой на диапазоне от 20 нс/см  5%
Погрешность калибровки развертки в рабочих условиях
без растяжки  5%
с растяжкой на диапазоне от 50 нс/см  6%
с растяжкой на диапазоне от 20 нс/см  7%
Погрешность коэффициентов развертки в рабочем диапазоне температур
без растяжки  5%
с растяжкой для коэффициента развертки от 50 нс/см  6%
с растяжкой для коэффициента развертки от 20 нс/см  10%
Погрешность коэффициентов развертки в рабочих условиях
без растяжки  7%
с растяжкой для коэффициента развертки от 50 нс/см  8%
с растяжкой для коэффициента развертки от 20 нс/см  12%
Погрешность измерения временных интервалов, где Tx – рабочая температура
±(5+0,4/Tx·100)%
Погрешность измерения в рабочих условиях
±(7+0,4/Tx·100)%
В приборе обеспечиваются следующие режимы запуска разверток
автоколебательный;
ждущий
однократный
Внутренняя синхронизация развертки осуществляется
синусоидальными сигналами от 20 Гц до 50 МГц при величине изображения 6 мм
синусоидальными сигналами от 50 МГц до 250 МГц при величине изображения 15 мм
импульсными сигналами длительностью не менее 5 нс при величине изображения 10 мм
сигналами сети питания
Внешняя синхронизация развертки осуществляется
синусоидальными сигналами от 20 Гц до 50 МГц при амплитуде от 50 мВ до 1 В
синусоидальными сигналами от 50 МГц до 250 МГц при амплитуде от 100 мВ до 1 В
импульсными сигналами длительностью не менее 5 нс при амплитуде от 50 мВ до 3 В
Калибратор амплитуды и времени обеспечивает калибрационное напряжение в виде «меандра» на внешней нагрузке 50 Ом с амплитудой
от 0,4925 В до 0,5075 В
Период калибрационного напряжения
9,98 мкс до 10,02 мкс
Режимы работы коммутатора
канал А
канал Б
переключение каналов после каждого хода развертки (поочередно)
переключение каналов несинхронно с запуском развертки (прерывисто)
Амплитуда С1-75 импульса для запуска внешних устройств на гнезде «ВЫХОД» на нагрузке не менее 10 кОм, с параллельной емкостью не более 30 пФ при времени нарастания, не более 40 нс
от 1 В до 2 В
Амплитуда импульсов в на внешней согласованной нагрузке 50 Ом
от 0,18 В до 0,3 В
Время нарастания, не более
0,5 нс
Выброс, не более
5%
Общие данные
Размер экрана
100х120 мм
Тип индикатора ЭЛТ
13ЛО105М
Прибор обеспечивает работоспособность после включения через
5 минут
Осциллограф обеспечивает свои технические характеристики в пределах норм после самопрогрева
в нормальных условиях, не менее 15 минут
при повышенной влажности в течение, не менее 30 минут
Прибор допускает непрерывную работу в рабочих условиях при сохранении технических характеристик в течение, не менее
8 часов
Акустические шумы, создаваемые осциллографом, на расстоянии 1 м от прибора, не более
55 дБ
Среднее время безотказной работы, не менее
700 часов
Технический ресурс С1-75 (суммарная наработка от начала эксплуатации до ее прекращения, обусловленного изнашиванием и старением), не менее
5 000 часов
Срок службы (календарное время от начала эксплуатации до момента наступления полной непригодности, т. е. когда восстановление основных параметров прибора путем его ремонта становится нецелесообразным), не менее
5 лет
Срок храпения, не менее
5 лет
Условия эксплуатации
температура окружающего воздуха для рабочего состояния  от +5°С… до +40°С
для нерабочего состояния  от -50°С… до +60°С
относительная влажность до 95% при температуре +30°С
атмосферное давление  от 88 кН/м2 до 104 кН/м2 (от 460 мм рт. ст. до 780 мм рт. ст.)
Потребляемая мощность
160 В·А
Питание
220 В, 50 Гц
Глубина
546 мм
Ширина
408 мм
Высота
220 мм
Вес
23 кг
Комплект поставки
Осциллограф С1-75
