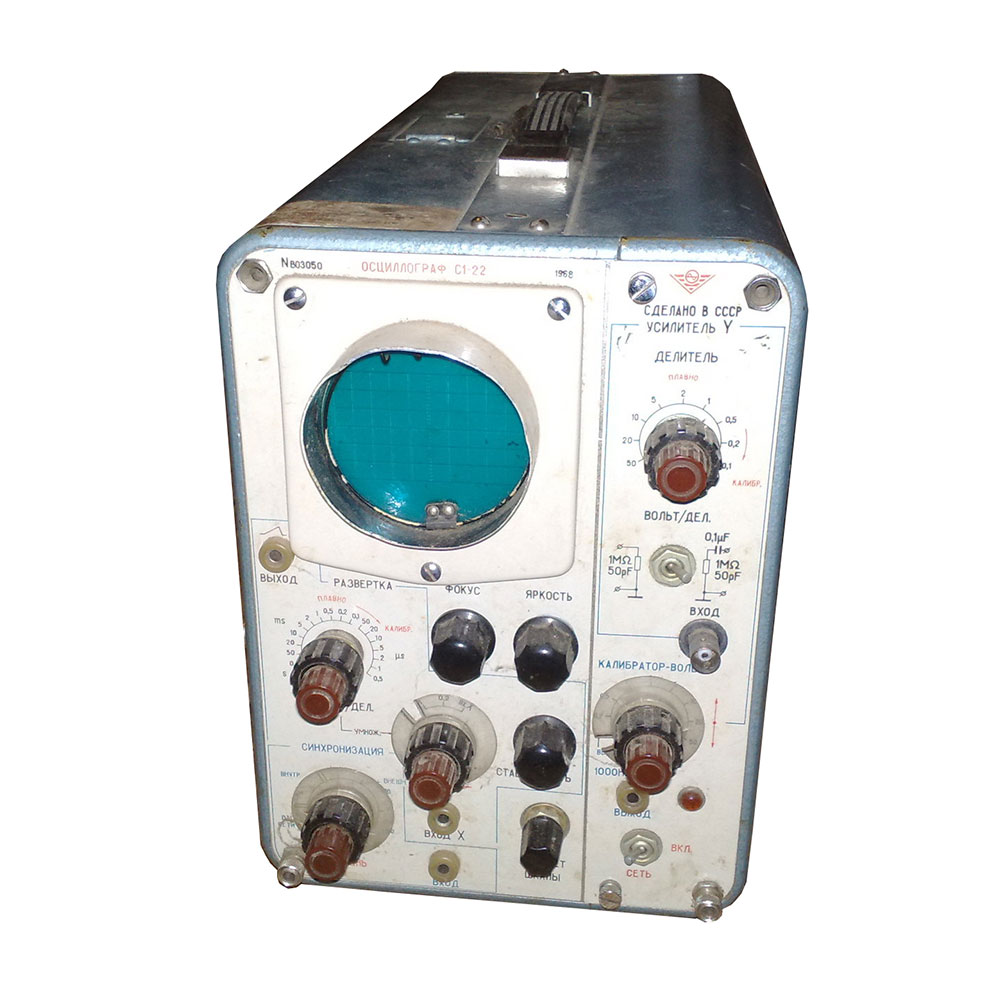

С1-22 осциллограф

Производитель: Золочевский Радиозавод
Страна происхождения: Украина
Модель: С1-22
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ изготовителя
Госреестр: 2040-65
Межповерочный интервал: 1 год
ЭЛТ: н/д
Количество каналов: н/д
Полоса пропускания: 0-5 МГц
Питание: 220 В±10%, 50 гц±0,5 Гц; 220/115 В ± 3 %, 400 Гц
Габаритные размеры: 200х275х460 мм
Вес: 13 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

25 820 ₽

Этот товар: С1-22 осциллограф - 25 820 ₽

Поверка С1-22 осциллографа - 5 600 ₽

31 420 ₽ за 2 товара

Описание

Осциллограф С1-22 предназначен для визуального наблюдения и измерения параметров импульсных и периодических электрических процессов в лабораторных и полевых условиях эксплуатации. По климатическим и механическим требованиям прибор относится к IV группе, ГОСТ.

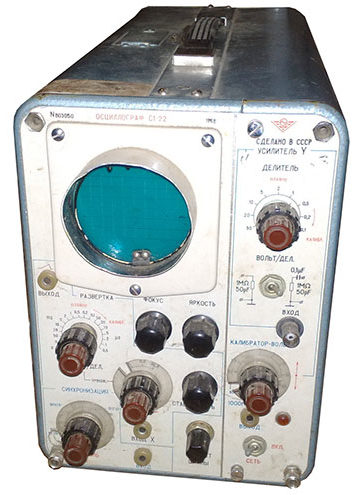

С1-22

Официальная гарантия

Приобретая осциллограф С1-22 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012570 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	Золочевский Радиозавод
Модель	С1-22
Гарантия	12 месяцев
Госреестр	2040-65
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Полоса пропускания	0-5 МГц
Наблюдение формы импульсов обеих полярностей с длительностями	от 0,1 мксек до 1,5 сек
Напряжением	от 0,1 В до 250 В (амплитудных), а при использовании придаваемого к осциллографу выносного делителя 1:10 до 1500 В
А самых быстрых развертках с помощью тубуса можно рассматривать изображение с минимальной частотой следования	200 Гц
Наблюдение периодических колебаний с частотой	от 1 Гц до 5 МГц
Измерение амплитуд импульсов	от 0,2 В до 250 В при использовании выносного делителя 1:10 до 1500 В
Временных интервалов	от 0,5 мксек до 1,5 сек
Воспроизведение импульсов обеих полярностей с фронтом, не менее	1 мксек, с выбросами, не превышающими 5% от амплитуды
Время нарастания импульса, при воспроизведении которого выброс на изображении отсутствует, должно быть, не более	200 нсек
Получение максимальной неискаженной величины изображения	5 исследуемых сигналов на экране трубки размером 5 делений (или ±2,5 деления от средней линии трубки)
Полоса пропускания усилителя вертикального отклонения должна быть от постоянного тока до 5 Мгц	до 5 МГц
Максимальная чувствительность прибора в полосе частот Мгц	должна быть 0,1 в 1 деление (1 деление = 6 мм)
Полоса пропускания усилителя горизонтального отклонения должна быть от постоянного тока	до 1 МГц
Чувствительность усилителя горизонтального отклонения, не более	1,5 В 1 деление (1 деление = 6 мм)
Входные сопротивления прибора должны быть	1 МОм±10% с параллельной емкостью 50 пф±5% с выносным делителем 10 МОм±10% с параллельной емкостью не более 18 пф
Для возможности наблюдения передних фронтов коротких импульсов в усилителе вертикального отклонения имеется линия задержки
Величина сигнала для модуляции	по яркости от 10 В до 50 В (амплитудных) параметры входа Z:50 ком через пф
Погрешность измерения амплитуды импульсов длительностью	0,2 мксек и более не превышает ±10% при использовании не менее 2 дел. (12 мм) по вертикали
Точность измерения амплитуд синусоидальных сигналов обеспечивается в диапазоне	до 1 Мгц
Погрешность измерения временных интервалов импульсов длительностью	от 0,5 мксек до 1,5 сек не превышает ±10%
Точность измерения обеспечивается при использовании, не менее	4 дел. (24 мм) по горизонтали
енератор развертки может работать в двух режимах	ждущем и автоколебательном
Синхронизация разверток осуществляется исследуемым сигналом любой полярности	(при минимальном размере сигнала на экране 0,8 деления)
А также от внешнего источника напряжением	0,5-200 В с частотами от 1 Гц до 5 МГц и при длительности импульсов от 0,1 мксек до 1,5 сек
Общие данные
Непрерывная работа прибора	8 часов
Условия эксплуатации	температура окружающего воздуха от °С до +50°С относительная влажность до 95% при температуре до +25°С атмосферное давление 750±30 мм. рт. ст.
Примечание: В усилителе вертикального отклонения лампы Л 2 и Л 3 должны быть тренированными и подобранными попарно по равенству токов. Во всех остальных случаях характеристики осциллографа восстанавливаются при подстройке элементами, предусмотренными схемой
Питание	220 В±10%, 50 гц±0,5 Гц; 220/115 В ± 3 %, 400 Гц
Глубина	460 мм
Ширина	200 мм
Высота	275 мм
Вес	13 кг
Комплект поставки	Осциллограф С1-22
Варианты написания в сети Internet	С 1-22, С1 22, С1/22
