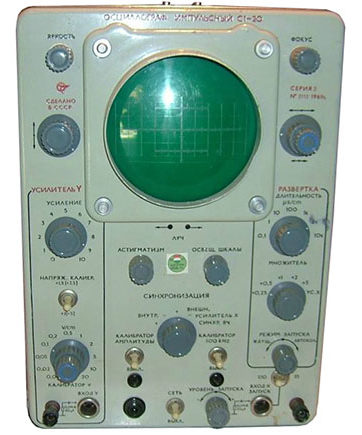

С1-20 осциллограф импульсный

Производитель: СССР
Модель: С1-20
Гарантия: 12 месяцев
Технические условия (ТУ): ТУ изготовителя
Госреестр: 2032-64
Межповерочный интервал: 1 год
ЭЛТ: н/д
Количество каналов: н/д
Полоса пропускания: н/д
Исследование частоты синусоидальных сигналов при широкой полосе: от 10 Гц до 20 МГц
Исследование частоты синусоидальных сигналов при узкой полосе: от 15 Гц до 2 МГц
Питание: 50 Гц ± 0,5 Гц, 220 вольт ± 10 %, 400 гц 115 В ± 3 %
Габаритные размеры: 260х360х505 мм
Вес: 24 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

22 560 ₽

Этот товар: С1-20 осциллограф импульсный - 22 560 ₽

Поверка С1-20 осциллографа импульсного - 5 600 ₽

28 160 ₽ за 2 товара

Описание

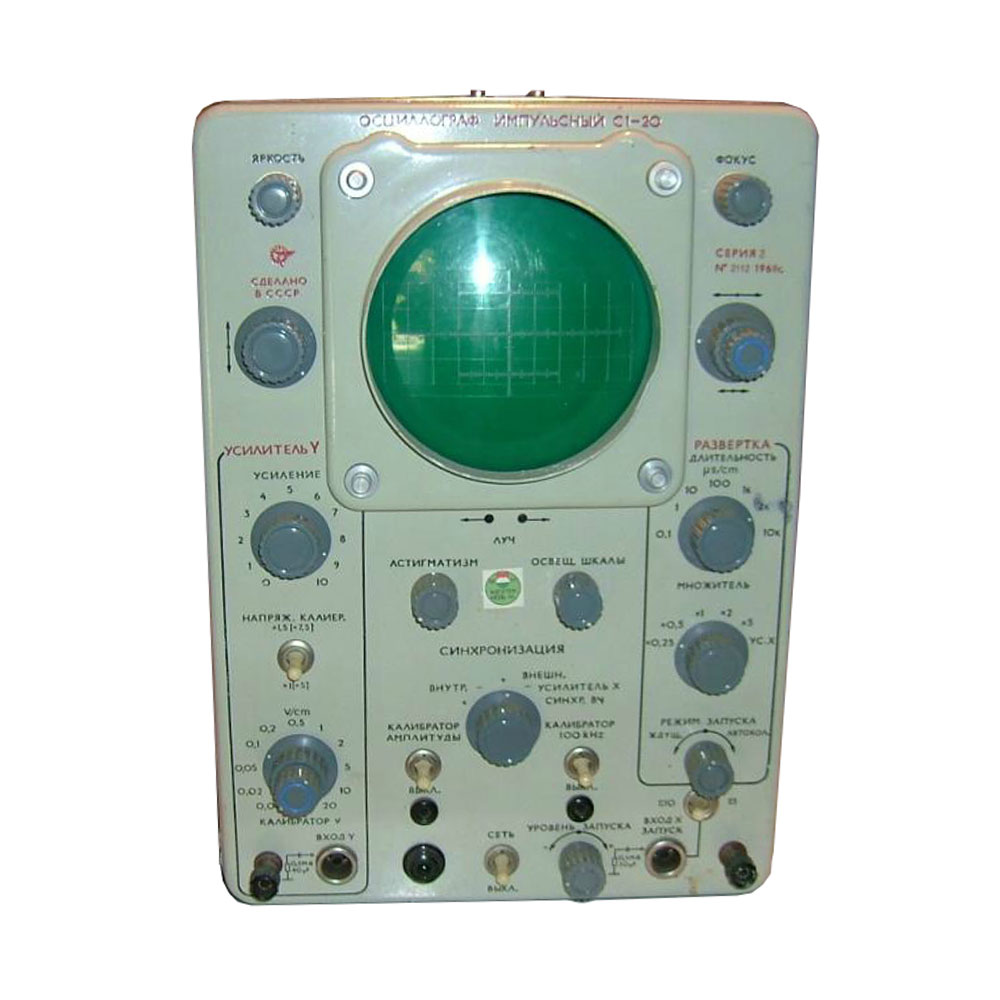

Осциллограф импульсный С1-20 однолучевой общего применения, предназначен для исследования импульсных и периодических напряжении в лабораторных, производственных, полевых и высотных (до 5 км) условиях. По климатическим и механическим требованиям прибор относится к группе IV ГОСТа 9763-61.

С1-20

Официальная гарантия

Приобретая осциллограф импульсный С1-20 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012571 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	СССР
Модель	С1-20
Гарантия	12 месяцев
Госреестр	2032-64
Технические условия (ТУ)	ТУ изготовителя
Межповерочный интервал	1 год
Параметры
Исследование частоты синусоидальных сигналов	при широкой полосе от 10 Гц до 20 МГц при узкой полосе от 15 Гц до 2 МГц
Импульсные сигналы обеих полярностей длительностью	от 0,05 мкс до 5 мс
Диапазон частот следования	от 200 Гц до 500 кГц
Напряжение приборов осциллографы	при широкой полосе от 0,03 В до 500 В при узкой полосе – от 0,01 В до 50 В
Усилитель вертикального отклонения чувствительный на частоте 100 кГц	при широкой полосе, не менее 0,1 мм/мВ при узкой полосе, не менее 1 мм/мВ
Неравномерность частотной характеристики усилителя вертикального отклонения	в диапазоне частот от 10 Гц до 20 МГц, не более 3 дБ в полосе частот от 50 Гц до 3 МГц для широкой полосы, не более 3 дБ в диапазоне частот от 15 Гц до 2 МГц для узкой полосы, не более 3 дБ
Время установления усилителя вертикального отклонения, не более	20 нс
Завал плоской вершины импульса от амплитуды в начале импульса длительностью	1 мс, не более 10% 5 мс, не более 33%
Величина выбросов на импульсах с длительностью фронта 0,03 мс при амплитуде импульса 30 мм, не более	3%
Входное сопротивление с параллельной емкостью	не более 40 пФ, не менее 0,5 МОм
Сопротивление входа щупа-делителя 1:10 параллельно с емкостью	12 пФ – 1,1 МОм
Входное измеряемое напряжение усилителя вертикального отклонения при непосредственном включении	от 10 мВ до 150 В.
Допустимое длительное суммарное постоянное напряжение сигнала на входе усилителя	250 В
При включении через щуп-делитель 1:10 напряжение сигнала	от 50 мВ до 500 В
Коэффициент перекрытия входного делителя в диапазоне ослабления	от 1 до 200, не более 1,66
Погрешность измерения напряжения импульсного сигнала при широкой полосе и измеряемом размере по вертикали	от 40 мм до 20 мм – не более ±5%; не более 200 мм, не более (4∙20/А)% где А измеряемый размер по вертикали в миллиметрах
Погрешность измерения напряжения импульсного сигнала при узкой полосе на диапазонах	от 0,01 В/см до 0,05 В/см, не более (5+200/UМ)% где UМ измеряемое напряжение в милливольтах
Калибратор чувствительности выдает симметрическое прямоугольное напряжение (меандр) с частотой	от 1000 Гц до 1200 Гц, устанавливаемое в 22 ступенях с коэффициентом перекрытия не более 1,66 в диапазоне от 50 мВ до 150 В с погрешностью не более (2,5+100/UМ)%, где UМ – выдаваемое напряжение в милливольтах.
Усилитель горизонтального отклонения имеет следующие параметры	чувствительность отклонения на частоте 100 кГц, не менее 0,05 мм/мВ (0,2 В/см) неравномерность частотной характеристики в диапазоне частот от 5 Гц до 2 МГц, не более 3 дБ сопротивление входа усилителя горизонтального отклонения при выходной емкости, не более 32 пФ – 500 кОм
Общие данные
Условия эксплуатации	температура окружающего воздуха от +10°С… до +35°С относительная влажность до 80% при +20°С
Потребление мощности, не более	400 В∙A
Питание	50 Гц ± 0,5 Гц, 220 вольт ± 10 %, 400 гц 115 В ± 3 %
Глубина	505 мм
Ширина	260 мм
Высота	360 мм
Вес	24 кг
Комплект поставки	Осциллограф импульсный С1-20
