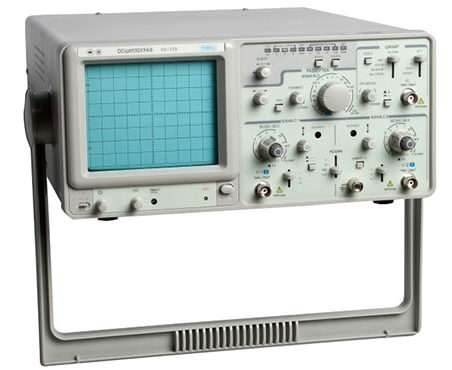

С1-173

С1-173 осциллограф

ЭЛЕКТРОАППАРАТ
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: С1-173
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ВУРИ.411161.018 ТУ
  • Госреестр: 36352-07
  • Межповерочный интервал: 1 год
  • ЭЛТ: 80х100
  • Количество каналов: 2 канала
  • Полоса пропускания: 20 МГц
  • Питание: 220 В, 50 (60) Гц
  • Габаритные размеры: 310х150х455 мм
  • Вес: 8 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

102 600 ₽

Описание

Осциллограф С1-173 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 10 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 20 нс до 2 с. Лабораторный прибор может быть использован, для наблюдения электрических сигналов и контроля их параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Главные особенности

  • Полоса пропускания 0-20 МГц
  • 2 канала
  • Размер ЭЛТ 80х100 (8х10 дел.)
  • Ширина линии луча 0,8 мм

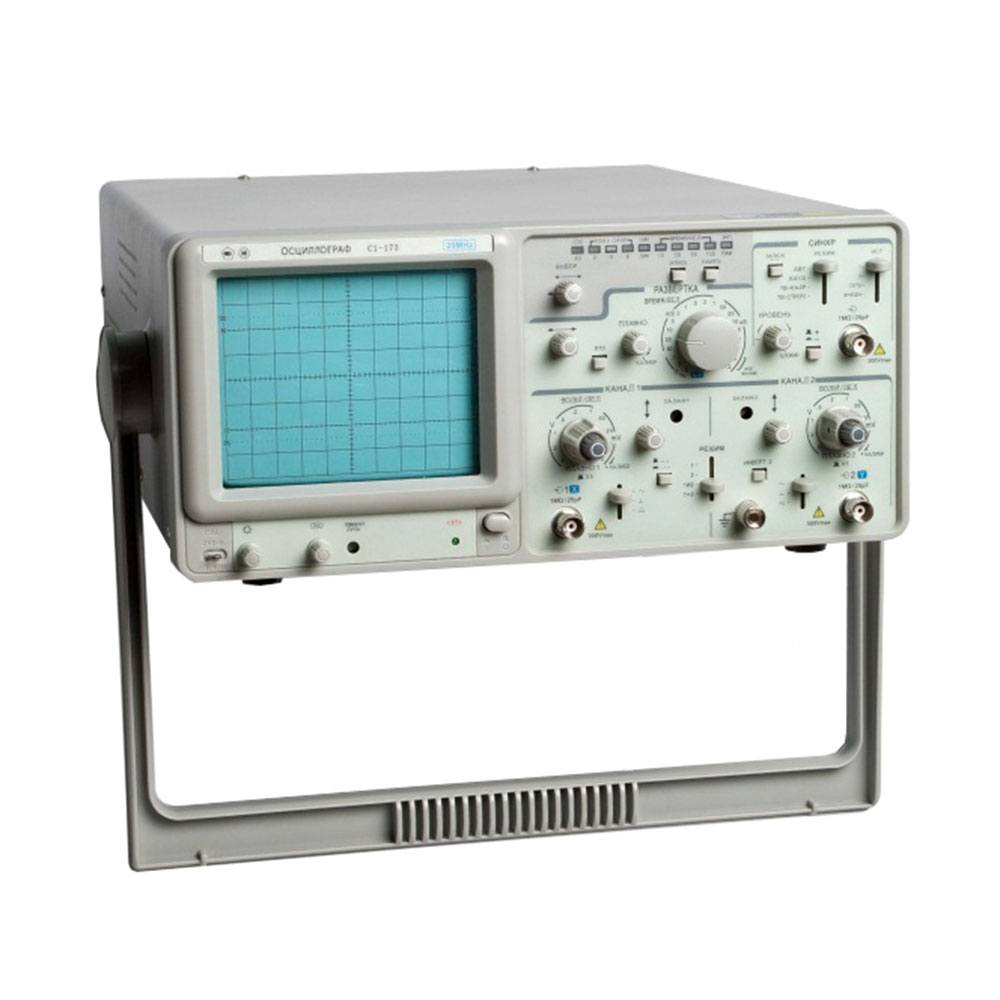

С1-173

Официальная гарантия

Приобретая осциллограф С1-173 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012564 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
С1-173
Гарантия
12 месяцев
Госреестр
36352-07
Технические условия (ТУ)
ВУРИ.411161.018 ТУ
Межповерочный интервал
1 год
В режиме аналогового осциллографа
Количество каналов
2 канала
Полоса пропускания 0-20 МГц
0-20 МГц
Наблюдение сигналов
по каналам 1 и 2; наблюдение суммы сигналов каналов 1 и 2
Наблюдение сигналов
каналов поочередно и прерывисто
инвертирование сигнала в канале 2
Просмотр телевизионного сигнала
Коэффициент отклонения
5 мВ/дел – 5 В/дел (10 калиброванных положений соответственно ряду чисел 1, 2, 5)
С растяжкой Х5
от 1 мВ/дел
С делителем 1:10
50 В/дел
Основная погрешность
± 3 %
Основная погрешность основная погрешность с растяжкой Х5
± 5 %
Основная погрешность с делителем 1:10
± 5 %
Увеличение коэффициента отклонения от калиброванного значения
2,5 раз (плавно)
Входное активное сопротивление/емкость
Непосредственного входа
1 ± 0,03 МОм/25 ± 5 пФ
С делителем
1:10 10 ± 0,3 МОм/20 ± 5 пФ
Горизонтальное отклонение
Режим работы развертки
автоколебательный, ждущий, ТВ-сигнал, блокировка уровня запуска
Синхронизация
Виды синхронизации
сигналом канала 1, сигналом канала 2, от внешнего источника, от сети
Диапазон частот
20 Гц – 20 МГц
Амплитуда внешней синхронизации
0,2 – 10 В
Режим
«X-Y»
Коэффициент отклонения усилителя горизонтального отклонения
5 мВ/дел-5 В/дел
Полоса пропускания усилителя горизонтального отклонения
0-500 кГц
Разность фаз между каналами на частоте
до 50 кГц, не более 3°
Калибратор
Форма сигнала
меандр
Амплитуда
2 ± 0,04 В
Частота
1 ± 0,03 кГц
В РЕЖИМЕ ЦИФРОВОГО ЗАПОМИНАЮЩЕГО ОСЦИЛЛОГРАФА
Вертикальное отклонение
Количество каналов
2 канала
Эквивалентная полоса пропускания
0-8 МГц
Коэффициент отклонения
5 мВ/дел – 5 В/дел (10 калиброванных положений соответственно ряду чисел 1, 2, 5)
Основная погрешность
±(3+/4n)%, где n-размах сигнала на экране ЭЛТ
Основная погрешность с растяжкой «X5» и с делителем 1:10
±(5+/4n)%
Разрешающая способность
8 бит (28 точек/дел)
Виды интерполяции
синусоидальная, линейная
Горизонтальное отклонение
Коэффициент развертки
0,2 мкс/дел –10 с/дел
Максимальная частота дискретизации
20 Мвыб(с)
Разрешающая способность
10 бит (100 точек/дел)
Режим запуска
автоколебательный, ждущий
Максимальная растяжка запомненного сигнала
100 раз
Установка синхронизации
2-е, 5-е и 8-е деление шкалы от начала развертки
Скорость подачи информации через порт
RS232 19 200 бод
Синхронизация
Виды синхронизации
сигналом канала 1, сигналом канала 2, от внешнего источника, от сети
Диапазон частот
20Гц –100 МГц
Амплитуда внешней синхронизации
0,2 – 10 В
Нестабильность синхронизации
0,1 дел
Калибратор
Форма сигнала
меандр
Амплитуда
2 ± 0,04 В
Частота
1 ± 0,03 кГц
Общие данные
Размер ЭЛТ
80х100 (8х10 дел.)
Ширина линии луча
0,8 мм
Время установления рабочего режима
15 минут
Время непрерывной работы, не менее
8 часов
Средняя наработка на отказ, не менее
10 000 часов
Срок службы
10 лет
Рабочие условия эксплуатации
температура от +5°С …до +40°С
относительная влажность 85%при температуре
+25°С
Потребляемая мощность, не более
40 В·А
Питание
220 В, 50 (60) Гц
Глубина
455 мм
Ширина
310 мм
Высота
150 мм
Вес
8 кг
Комплект поставки
Осциллограф С1-173
Варианты написания в сети Internet
С 1-173, С1 173, С1/173
