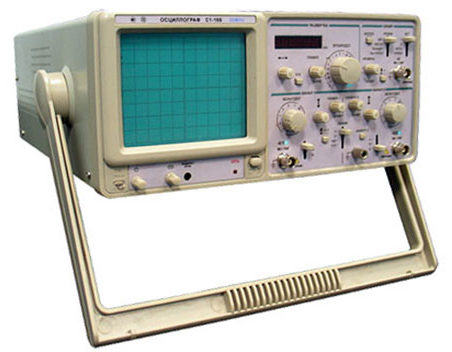

С1-165

С1-165 осциллограф

ЭЛЕКТРОАППАРАТ
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: С1-165
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ВУРИ.411161.014 ТУ
  • Госреестр: 32584-06
  • Межповерочный интервал: 1 год
  • ЭЛТ: 80х100
  • Количество каналов: 2 канала
  • Полоса пропускания: 20 МГц
  • Частотомер: 20 Гц-20 МГц
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: 360х145х440 мм
  • Вес: 7,2 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

145 500 ₽

Описание

Осциллограф С1-165 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 0,2 с. Прибор имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло. Осциллограф может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Главные особенности

  • 2 канала
  • Полоса пропускания 20 МГц
  • Встроенный частотомер
  • Размер ЭЛТ 80х100 мм (8х10 делений)
  • Ширина линии луча 0,8 мм

С1-165

Официальная гарантия

Приобретая осциллограф С1-165 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012556 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
С1-165
Гарантия
12 месяцев
Госреестр
32584-06
Технические условия (ТУ)
ВУРИ.411161.014 ТУ
Межповерочный интервал
1 год
Вертикальное отклонение
Количество каналов
2 канала
Полоса пропускания
0-20 МГц
Коэффициент отклонения
1 мВ/дел – 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Основная погрешность
±3%
Плавная регулировка коэффициента отклонения
2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе
300 В
Входной импеданс
1 МОм / 25 пФ
10 МОм / 20 пФ (с делителем 1:10)
Входной импеданс
в диапазоне частот до 7 МГц – 10 000
в диапазоне частот до 20 МГц – 5 000
Режимы работы
наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала.
Горизонтальное отклонение
Коэффициент развертки
0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Увеличение коэффициента развертки от калиброванного значения
2,5 раза (плавно)
Основная погрешность
±3%
Растяжка развертки
10 раз
Режим работы развертки
автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
Синхронизация
Виды синхронизации
сигналом канала 1, сигналом канала 2, от сети, от внешнего источника
Диапазон частот
20 Гц – 20 МГц
Амплитуда внешней синхронизации
0,2 – 10 В
Нестабильность синхронизации
0,1 дел
Калибратор
Форма сигнала
меандр
Амплитуда
2В ±2%
Частота
1 кГц ±2%
Дополнительные возможности
Частотомер
20 Гц – 20 МГц
Погрешность
20 Гц – 1 кГц       ±1,0 Гц
1 кГц – 20 МГц    ±0,1%
Общие данные
Размер ЭЛТ
80х100 мм (8х10 делений)
Ширина линии луча
0,8 мм
Время установления рабочего режима
15 минут
Время непрерывной работы, не менее
8 часов
Средняя наработка на отказ, не менее
10 000 часов
Срок службы, не менее
10 лет
Рабочие условия эксплуатации
температура от +5°С …до +40°С
относительная влажность при температуре +25°С   98%
Потребляемая мощность, не более
55 В·А
Питание
220 В, 50 Гц
Глубина
440 мм
Ширина
360 мм
Высота
145 мм
Вес
7,2 кг
Комплект поставки
Осциллограф С1-165
Варианты написания в сети Internet
С 1-165, С1 165, С1/165
