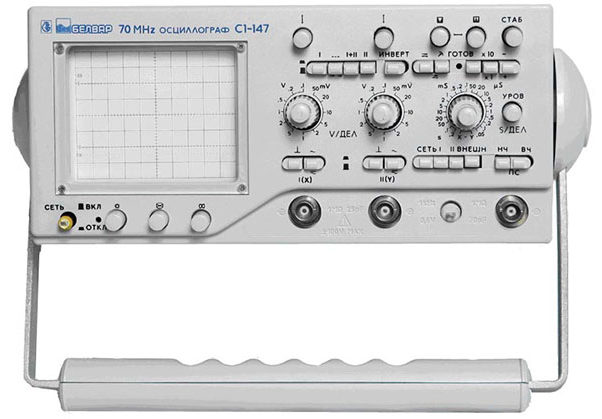

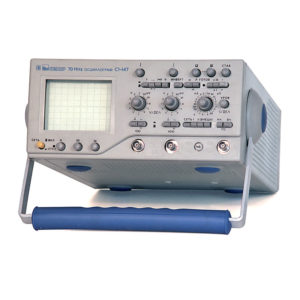

С1-147 осциллограф

БЕЛВАР
  • Производитель: Минский приборостроительный завод, БелВАР
  • Страна происхождения: Беларусь
  • Модель: С1-147
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ РБ 0719797.033-98
  • Госреестр: 19005-99
  • Межповерочный интервал: 1 год
  • ЭЛТ: 60х80
  • Количество каналов: 2 канала
  • Полоса пропускания: 70 МГц
  • Питание: 115В/220В ± 10%, 50/60 Гц
  • Габаритные размеры: 405х295х130 мм
  • Вес: 6 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

399 990 ₽

405 590 ₽ за 2 товара

Описание

Осциллограф С1-147 предназначен для наблюдения и измерения электрических сигналов реальном масштабе времени диапазоне напряжений от 4 мВ до 250 В и длительностей от 20 нс до 2 с в полосе частот от 0 до 70 МГц. Основной областью применения прибора  является обслуживание и ремонт бытовой и промышленной радио-и телевизионной аппаратуры и систем автоматики.

Главные особенности

  • Максимальная частота синхронизации 100 МГц
  • Чувствительность 1 мВ/дел
  • Режим X-Y
  • Полоса пропускания 70 МГц
  • Экран 60х80 мм
  • Ширина луча ≤ 0,8 мм
  • Напряжение ускорения 8 кВ

С1-147

Официальная гарантия

Приобретая осциллограф С1-147 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012528 Категория:

Технические характеристики

Производитель
Минский приборостроительный завод
БелВАР
Модель
С1-147
Гарантия
12 месяцев
Госреестр
19005-99
Технические условия (ТУ)
ТУ РБ 0719797.033-98
Межповерочный интервал
1 год
Канал вертикального отклонения
Полоса пропускания
0…70МГц (0…15МГц при х5 усилении)
Коэф. отклонения (Коткл.)
5мВ/дел…5В/дел (шаг 1-2-5), усиление х5
Погрешность установки Коткл.
±3%
Регулировка Коткл.
плавное перекрытие в 2,5 раза
Время нарастания
≤ 5нс (≤ 30нс при х5 усилении)
≤ 7нс с делителем 1:10 (5мВ/дел…5В/дел)
Выброс
≤ 5%
≤ 10% с делителем 1:10
Входной импеданс
1МОм/25пФ,
10МОм/15пФ с делителем 1:10
Задержка изображения
≥ 15нс
Макс. входное напряжение
50В,
250В с делителем 1:10
Режимы работы
кнал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1, 2 прерывисто/поочередно
Канал горизонтального отклонения
Коэф. развертки (Кразв.)
0,05мкс/дел…0,2с/дел (шаг 1-2-5), растяжка ×10
Погрешность установки Кразв.
±3% (±5% с х10 растяжкой)
Регулировка Кразв.
Плавное перекрытие в 2,5 раза
Режимы запуска развертки
автоколебательный, ждущий, однократный
Синхронизация
Источники синхронизации
канал1, канал2, сеть, внешний
Частота внеш. синхронизации
10Гц…70МГц
Уровень внеш. синхронизации
0.2В…10В
X-Y вход
Полоса пропускания
20Гц…3МГц
Коэффициент отклонения
5мВ/дел…2В/дел
Входной импеданс
1МОм/70пФ
Встроенный калибратор
Частота калибратора
1кГц ± 1% (прямоугольные импульсы типа «меандр»)
Уровень калибратора
0.6В ± 1%
ЭЛТ
Размер экрана
8х10 дел. (60х80мм)
Ширина луча
≤ 0.8мм
≤ 0.2дел. при 1В/дел…5В/дел
Общие данные
Условия эксплуатации
температура окружающего воздуха, от -10°С…до +40°С
относительная влажность воздуха при 25 °С ,  90%
атмосферное давление, 84 … 106,7 КПа
Время непрерывной работы
16 часов
Средняя наработка на отказ не более
8 000 часов
Мощность, потребляемая от сети переменного тока, при номинальном напряжении не более
50 В·А
Питание
115В/220В ± 10%, 50/60 Гц
Глубина
405 мм
Ширина
295 мм
Высота
130 мм
Вес
6 кг
Комплект поставки
Осциллограф С1-147
Варианты написания в сети Internet
С 1-147, С1 147, С1/147
