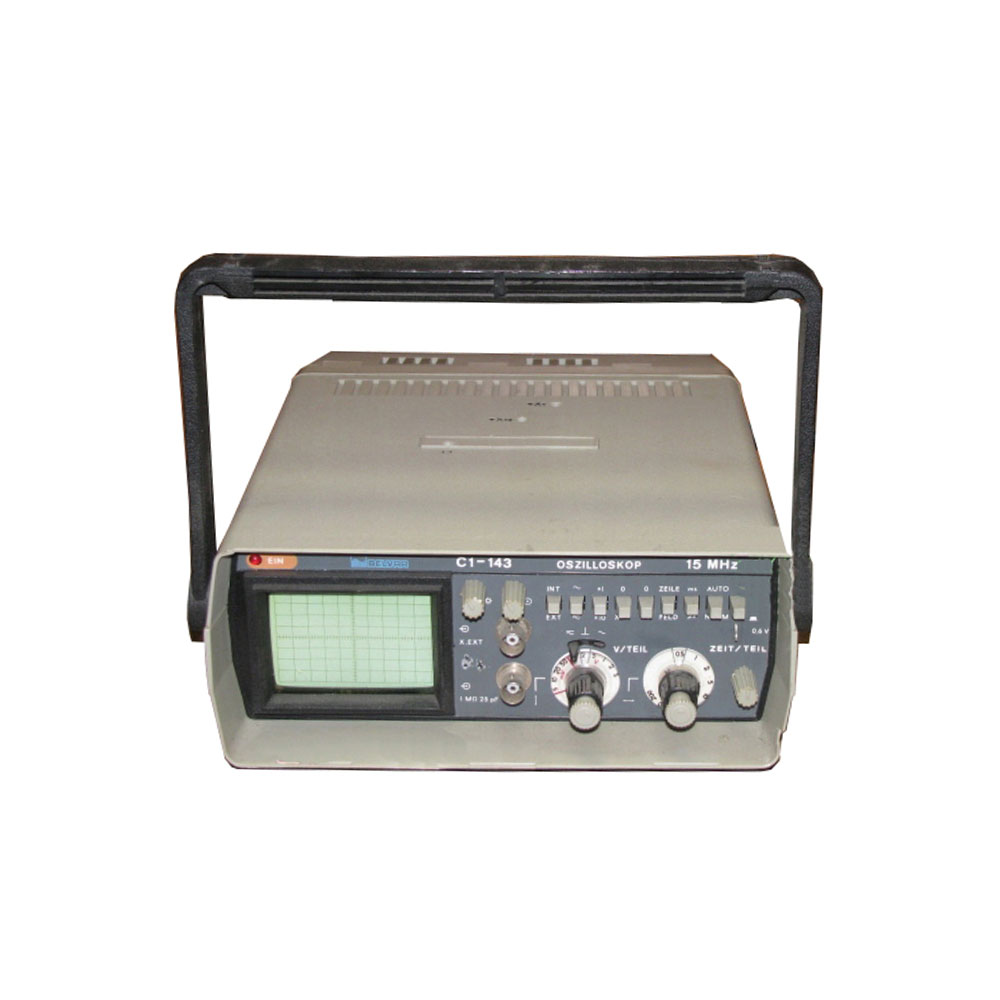

С1-143 осциллограф

Производитель: Минский приборостроительный завод, БелВАР
Страна происхождения: Беларусь
Модель: С1-143
Гарантия: 12 месяцев
Технические условия (ТУ): РУВИ.4111161.005 ТУ
Госреестр: 15251-96
Межповерочный интервал: 1 год
ЭЛТ: 60х80
Количество каналов: 1 канала
Полоса пропускания: 15 МГц
Питание: 220 В, 50 Гц
Габаритные размеры: 300х246х95 мм
Вес: 3,5 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

50 800 ₽

Этот товар: С1-143 осциллограф - 50 800 ₽

Поверка С1-143 осциллографа - 5 600 ₽

56 400 ₽ за 2 товара

Описание

Осциллограф С1-143 предназначен для исследований формы непрерывных и импульсных сигналов путем измерения их амплитудных и временных параметров. Прибор применяюеся в сфере обслуживания и ремонта бытовой и промышленной радио- и телевизионной аппаратуры, и систем автоматики.

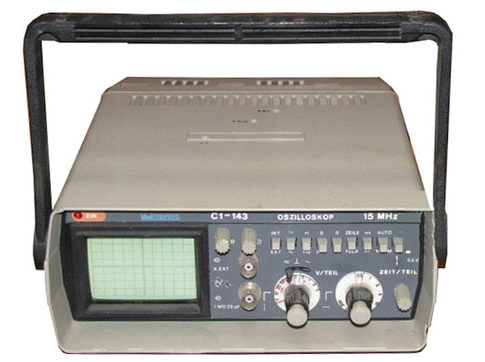

С1-143

Официальная гарантия

Приобретая осциллограф С1-143 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012520 Категория: Осциллографы аналоговые лабораторные

Технические характеристики

Производитель	Минский приборостроительный завод БелВАР
Модель	С1-143
Гарантия	12 месяцев
Госреестр	15251-96
Технические условия (ТУ)	РУВИ.4111161.005 ТУ
Межповерочный интервал	1 год
Параметры
Количество каналов	1 канал
Полоса пропускания	15 МГц
Диапазон измерения амплитудных параметров в диапазоне напряжений	без делителя от 20 мВ до 40 В с делителем 1:10 не более 250 В
Диапазон измерения временных параметров длительностью	от 200 нс до 2 с
Диапазон коэффициентов отклонения	от 5 мВ/дел до 5 В/дел.
Диапазон коэффициентов отклонения при работе с делителем 1:10	50 В/дел
Пределы допускаемой основной относительной погрешности коэффициентов отклонения	4%
Пределы допускаемой относительной погрешности коэффициентов отклонения в рабочих условиях применения	6%
Переходная характеристика	время нарастания не более 25 нс при работе с делителем 1:10 не боле 30 нс
Выброс, не более	15%
Время установления, не более	100 нс
Неравномерность на участке установления от установившегося значения переходной характеристики, не более	15%
Пределы перемещения луча по вертикали, не менее	±8 дел
Параметры входа при работе с делителем 1:10	входное сопротивление 1±0,03 МОм входная емкость, не более 17 пФ
Допустимое суммарное знамение постоянного и переменного напряжения на закрытом входе, не более	100 В
Допустимое входное напряжение, не более	40 В
При работе с делителем 1:10	250 В
Режимы работы развертки	«ждущий» – развертка запускается внутренним или внешним сигналом синхронизации «автоколебательный» – линия развертки изображается при отсутствии сигнала синхронизации
Коэффициенты развертки	диапазон значений от 500 нс/дел до 200 мс/дел растяжка 10-кратная всех диапазонов развертки, расширяющая коэффициенты разверток , не более 50 нс/дел
Пределы допускаемого значения основной погрешности коэффициентов развертки	без растяжки ±4% с растяжкой ±6%
Пределы допускаемого значения погрешности коэффициентов развертки в интервале влияющей величины в рабочем диапазоне температур или при повышенной влажности	без растяжки ±6% с растяжкой ±9%
Внутренняя синхронизация сигналом	частотой от 20 Гц до 3 МГц при размере изображения сигнала, не менее 0,8 деления частотой не менее 15 МГц при размере изображения, не менее 4 деления телевизионным сигналом (строкой и полем) при размере изображения 5 делении
Внешняя синхронизация	сигналом частотой повторения от 20 Гц до 3 МГц амплитудой 200 мВ сигналом частотой повторения не более 15 МГц амплитудой, не менее 500 мВ телевизионным сигналом амплитудой, не менее 500 мВ
Виды входа	открытый; закрытый
Нестабильность синхронизации, не более	0,2 деления
Параметры канала Х	полоса пропускания на уровне 3 дБ относительно опорной частоты 1 кГц – 1 МГц коэффициент отклонения, не более 0,3 В/дел
Форма выходного импульса калибратора	меандр
Полярность выходных импульсов калибратора	положительная
Частота следования выходных импульсов калибратора	1 кГц
Напряжение калибратора	0,6 В
Пределы допускаемого значения погрешности калибратора, не более	±1,5%
Общие данные
В качестве экрана используется электронно-лучевая трубка	ВЛО10И-1
Цвет свечения	зеленый
Ускоряющее напряжение	3 кВ
Рабочая часть экрана 8×10 делений	60×80 мм
Ширина линии луча, не более	0,8 мм
Средняя наработка на отказ осциллографа, не менее	10 000 часов
Гамма-процентный ресурс осциллографа, не менее	10 000 часов
Среднее время восстановления, не более	120 минут
Допускает непрерывную работу в рабочих условиях применений при сохранении своих технических характеристик в течение	16 часов
Геометрические искажения на горизонтальных и вертикальных границах шкалы экрана	5%
Осциллограф обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного	5 минут
Потребляемая мощность	24 В·А
Питание	220 В, 50 Гц
Глубина	300 мм
Ширина	246 мм
Высота	95 мм
Вес	3,5 кг
Комплект поставки	Осциллограф С1-143
Варианты написания в сети Internet	С 1-143, С1 143, С1/143
