Р5-11

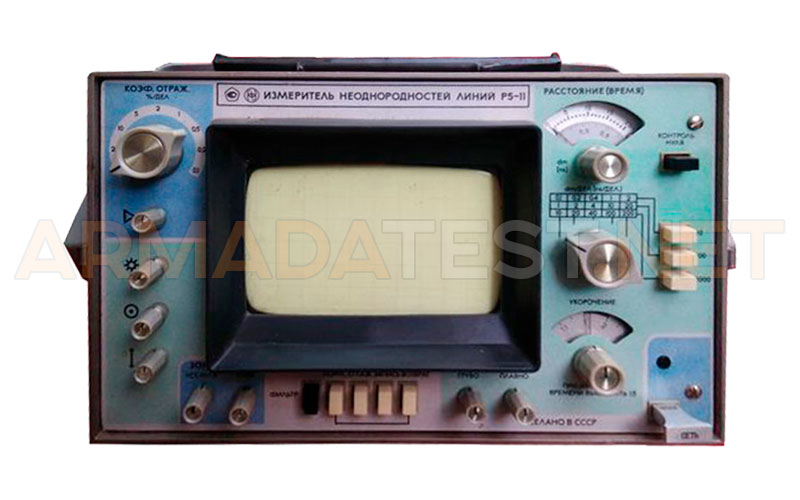

Р5-11 измеритель неоднородностей линий

ЭЛЕКТРОАППАРАТ
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: Р5-11
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЮТ2.046.007 ТУ
  • Госреестр: 6797-78
  • Межповерочный интервал: 1 год
  • Диапазон измерения расстояния на всю шкалу: 0,1-200 м
  • Максимальная разрешающая способоность: 0,015 м
  • Основная погрешность измерения расстояния (временной задержки) от конца диапазона: 2%
  • Входное сопротивление: 50 Ом
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: 160х260х430 мм
  • Вес: 11,5 кг (базовый блок); 0,25 кг (генератор); 0,65 кг (смеситель)

На товары “с хранения” гарантийный срок составляет 9 месяцев

Цена по запросу

8 700 ₽ за 2 товара

Описание

Измеритель неоднородностей линии Р5-11 предназначен для обнаружения неоднородности волнового сопротивления (повреждения) в кабелях и линиях электропередач и связи, в коаксиальных радиочастотных трактах, для определения расстояния (временной задержки) до места повреждения (неоднородности), характера повреждения, измерения величины неоднородности.

Портативный измеритель, выполненные на полупроводниковых приборах и микросхемах, могут использоваться в полевых и лабораторных условиях не только для измерений на поврежденные линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длин, симметрирования по временной задержке с большой годностью. Во всех приборах Р5-11 имеется возможность питания от сети постоянного тока: 12,6 В.

Принцип действия прибора основан на методе импульсной рефлектометрии – современном методе исследования распределенных систем, позволяющем наблюдать одновременно всё неоднородности в линии и измерять координаты и характеристики каждой из них в отдельности.

Основными достоинствами метода являются наглядность представления результатов измерения, малое время измерений, высокая чувствительность, возможность определения параметров элементов распределенной системы в омах, генри, фарадах. Современные приборы, типа Измеритель неоднородностей линии Р5-11  измерители параметров неоднородности линий передач пикосекундного диапазона отличаются высокой разрешающей способностью по расстоянию, составляющей единицы сантиметров (для линий с воздушным заполнением).

Р5-11

Официальная гарантия

Приобретая измеритель неоднородностей линий Р5-11 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1013805 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
Р5-11
Гарантия
12 месяцев
Госреестр
6797-78
Технические условия (ТУ)
ЮТ2.046.007 ТУ
Межповерочный интервал
1 год
Параметры
Диапазон измерения расстояния на всю шкалу
0,1-200 м
Максимальная разрешающая способоность
0,015 м
Основная погрешность измерения расстояния (временной задержки) от конца диапазона
2%
Входное сопротивление
50 Ом
Время нарастания переходной характеристики
0,15 нс
Чувствительность
по коэффициенту отражения 1-0,001
По перекрываемому за туханию –
Длительность зондирующих сигналов, мкс (форма импульса)
(перепад)
Общие  данные
Питание
220 В, 50 Гц
Глубина
430 мм
Ширина
260 мм
Высота
160 мм
Вес
11,5 кг (базовый блок)
0,25 кг (генератор)
0,65 кг (смеситель)
Комплект поставки
Измеритель неоднородностей линии Р5-11
Варианты написания в сети Internet
Р 5-11, Р-5-11, Р/5-11, Р/5/11
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.



Замена

Р5-15  измеритель неоднородностей линий

Р5-24 измеритель неоднородностей линии
