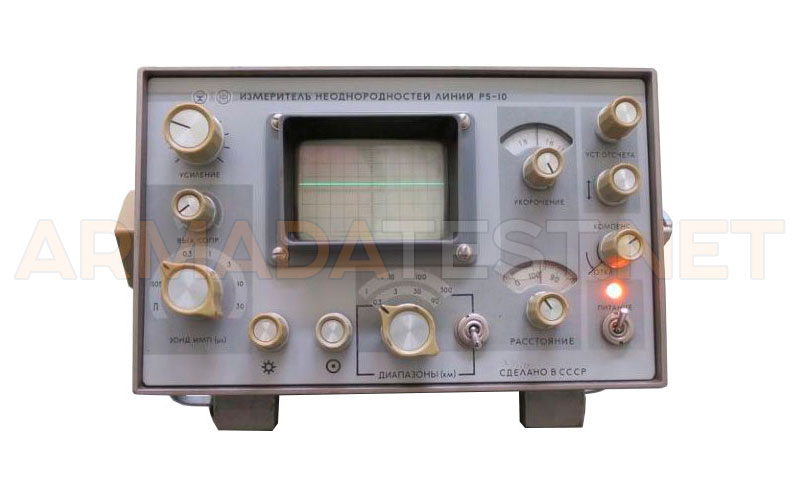

Р5-10 измеритель неоднородностей линий

ЭЛЕКТРОАППАРАТ
Доступность:

В наличии
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: Р5-10
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЮТ2.046.006 ТУ, ГОСТ 22261-94
  • Госреестр: 5754-76
  • Межповерочный интервал: 2 года
  • Диапазон измерения расстояния (на всю шкалу): от 300 до 300 000 м
  • Максимальная разрешающая способность: 5 м
  • Чувствительность по перекрываемому затуханию: 80 дБ
  • Питание: от сети переменного тока 220±22 В, 50 Гц; 220±11 В, 400 Гц; от сети постоянного тока 10-15 В; 22-30 В (от встроенного автономного источника)
  • Габаритные размеры: 160x274x430 мм
  • Вес: измерителя с блоком питания от сети 9,8 кг, блока аккумуляторов 2,8 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

Цена по запросу

8 700 ₽ за 2 товара

Описание

Измеритель неоднородностей линий P5-10 предназначен для проведения следующих операций на воздушных и кабельных линиях электропередач и связи: обнаружение повреждения и определения его характера (обрыв, короткое замыкание); обнаружение сосредоточенной неоднородности волнового сопротивления; определения расстояния до повреждения или неоднородности (0-300 км).

Измеритель P5-10 неоднородностей линий является универсальный малогабаритным прибором со сменными блоками питания, обеспечивающими работу от сети постоянного тока напряжений от 10 В до 15 В и от 22 В до 30 В, переменного тока напряжением (220±22) В частотой 50, 400 Гц и от автономного источника питания. Прибор может работать в полевых условиях при температуре от -30°С… до +50°С и относительной влажности до 98 % при температуре до +35°С.

Прибор может быть использован не только для измерения на поврежденных линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длины и симметрирования. Чувствительность измерителя Р5-10 обеспечивает просмотр линий с затуханием до 80 дБ в полосе частот от 3,5 кГц до 7 МГц. Минимальная длина линии, с которой возможен просмотр, не превышает 5 м, однако может быть сведена к минимуму при подключении к началу линии калиброванной вставки длиной порядка 4-5 м с тем же волновым сопротивлением.

Р5-10

Официальная гарантия

Приобретая измеритель неоднородностей линий Р5-10 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1013803 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
Р5-10
Гарантия
12 месяцев
Госреестр
5754-76
Технические условия (ТУ)
ЮТ2.046.006 ТУ, ГОСТ 22261-94
Межповерочный интервал
2 года
Параметры
Диапазон измерения расстояния (на всю шкалу)
от 300 до 300 000 м
Максимальная разрешающая способность
5 м
Чувствительность по перекрываемому затуханию
80 дБ
Длительность зондирующего импульса на нагрузке 75 Ом ≤0,05мкс
0,1±0,02
0,3±0,06
1±0,2
3±0,6
10±2
30±6
≥100
Минимальное измеряемое расстояние до неоднородности при коэффициенте укорочения
1,5 – 5 м
Амплитуда зондирующего импульса на нагрузке 75 Ом, В, не менее
при длительности 0,05; 0,1 мкс – 10 В
при длительности 0,3; 1; 3; 10; 30 мкс – 20В
при длительности 100мкс – 2В
Параметры импульса компенсации на нагрузке 75 Ом
амплитуда импульса, В, не менее  3В
длительность импульса, мкс, не менее 10
Период следования калибрационных меток времени, мкс, на диапазонах
1 км – 10
10 км – 20
100 км – 160
300 км – 640
Погрешность периода следования калибрационных меток времени
≤±0,1 %
Диапазоны измеряемых расстояний
0-0,3 км
0-1 км
0-3 км
0-10 км
0-30 км
0-100 км
0-300 км
Основная погрешность измерения расстояния
≤±1%
Погрешность установки коэффициента укорочения
≤±1%
Чувствительность усилителя приходящих сигналов, не менее
 0,6 мм/мВ
Полоса пропускания частот усилителя, не менее
10 МГц
Перемещение линии развертки вверх и вниз от центра экрана, не менее
60 мм
Размер рабочего участка развертки
60 мм
Длительность развертки на диапазонах
1 км – 3-6 мкс
10 км – 30-60 мкс
100 км – 300-600 мкс
300 км – 800-1500 мкс
Общие данные
Условия эксплуатации
температура окружающего воздуха от -30°С …до +50°С
относительная влажность до 98 % при температуре до +35°С
Время самопрогрева
5 минут
Наработка прибора на отказ
7 000 часов
Срок службы
15 лет
Технический ресурс
5 000 часов
Время непрерывной работы прибора
от сети переменного и постоянного тока 16 часов
от автономного источника  1 час
Параметры зарядного устройства
ток заряда, мА – 150±10, напряжение отключения 29-30 В
Ток, потребляемый прибором от автономного источника питания, не более
1 А
Уровень срабатывания схемы сигнализации степени разряда батареи прибора
10±0,2 В
Потребляемая мощность
от сети переменного тока 220 В, В·А, не более 35
от сети постоянного тока 12,6 В, Вт, не более 15
от сети постоянного тока 27 В, Вт, не более 30
Питание
от сети переменного тока 220±22 В, 50 Гц; 220±11 В, 400 Гц
от сети постоянного тока 10-15 В
22-30 В (от встроенного автономного источника)
Глубина
430 мм
Ширина
274 мм
Высота
160 мм
Вес
измерителя с блоком питания от сети 9,8 кг
блока аккумуляторов 2,8 кг
Комплект поставки
Измеритель неоднородностей линий P5-10
Варианты написания в сети Internet
P 5-10, P-5-10, P/5-10, P/5/10
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.



Измеритель неоднородностей линий P5-10, P5-10/1 Описание типа СИ
