МИКРОПРИБОР
Доступность:

В наличии
  • Производитель: Микроприбор
  • Страна производителя: Украинская ССР, Украина
  • Страна происхождения: Украинская ССР, Украина
  • Модель: Р4834
  • Серийное производство: 1988 г. – 1993 г. – н.в.
  • Гарантия на товар с хранения: 6 месяцев
  • Технические условия (ТУ): ТУ 25-7762.020-87
  • Госреестр СИ: 11326-88 до 1993 г.
  • Межповерочный интервал (МПИ): 1 год
  • Число декад: 8
  • Класс точности: 0.02/2,5·10-7
  • Номинальное значение сопротивления одной ступени: старшей декады 105 Ом (100 000 Ом)
  • Номинальное сопротивление младшей декады: 10-2 Ом (0.01 Ом)
  • Габаритные размеры: 310×212×175 мм
  • Масса: 5 кг

63 440 ₽

В наличии

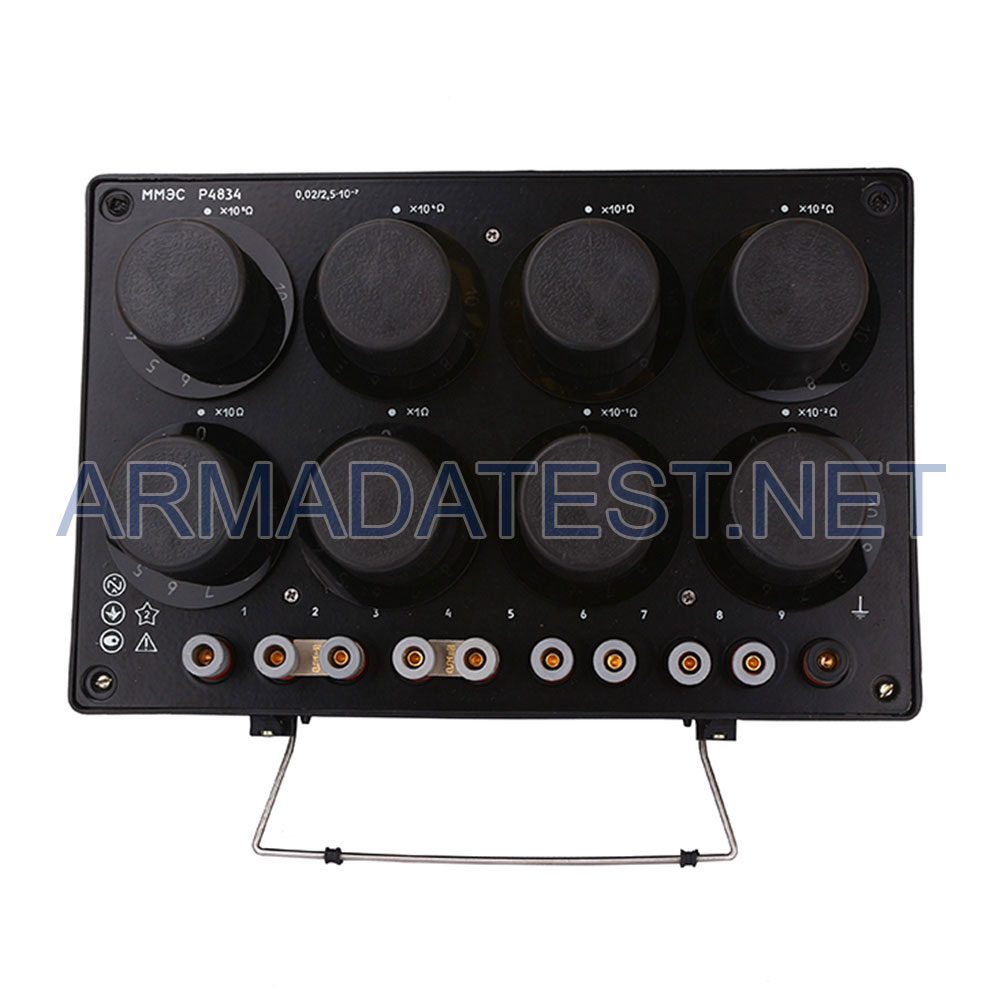

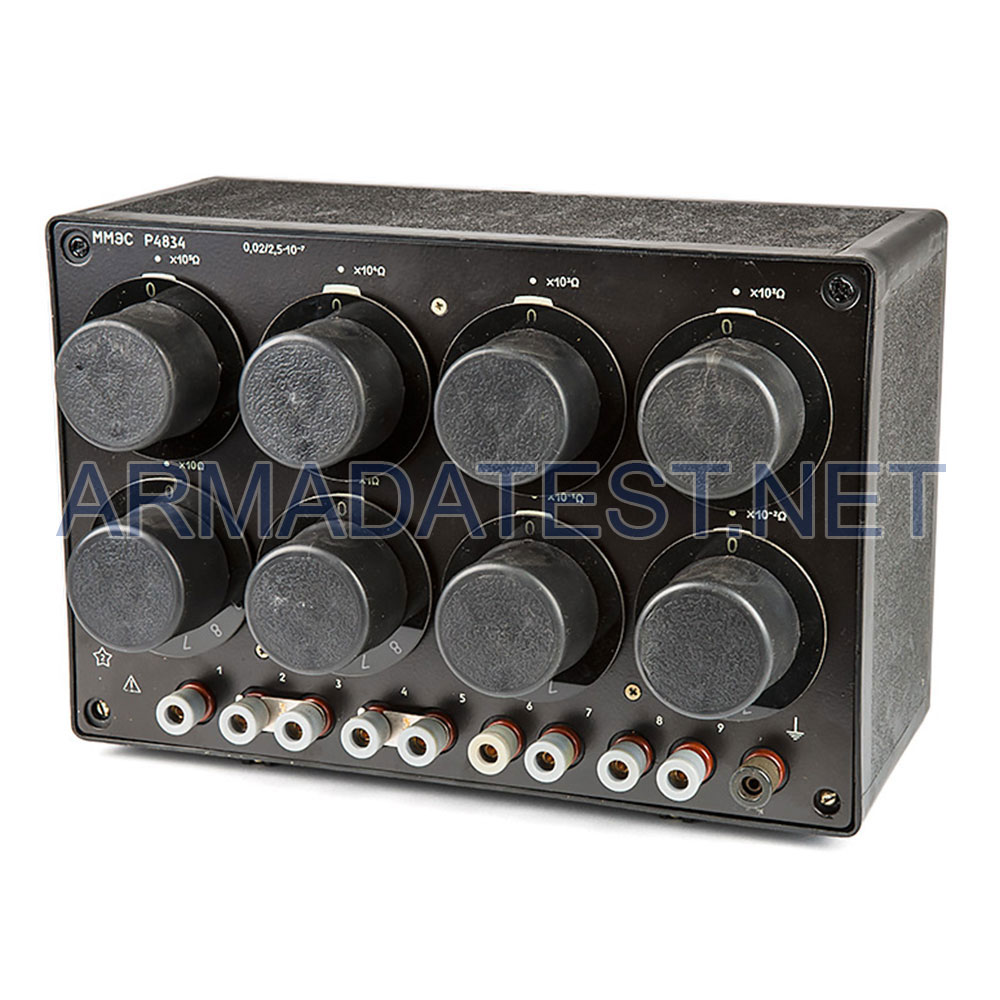

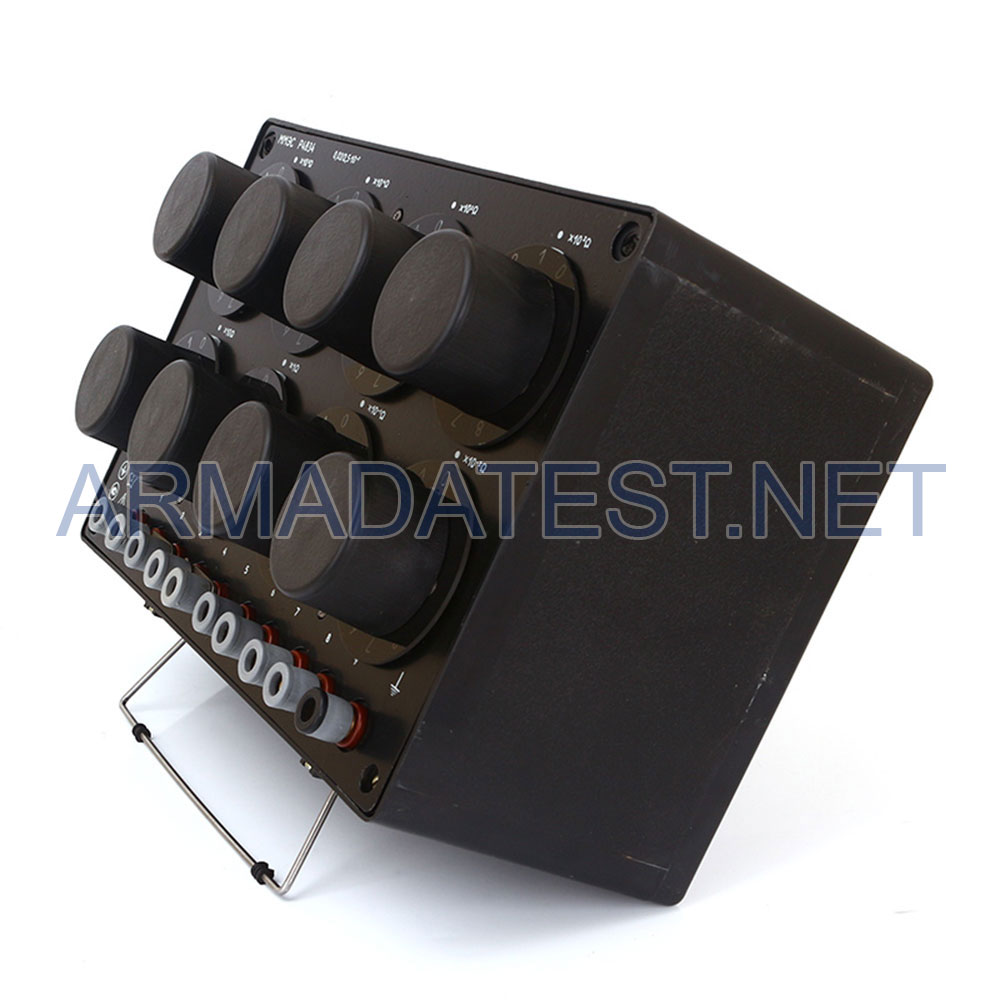

Описание магазина сопротивления Р4834

Магазин сопротивления Р4834 предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного и переменного тока.

Официальная гарантия на Р4834 магазин сопротивления

Приобретая в нашей компании Р4834 магазин сопротивления вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить Р4834 магазин сопротивления  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре Р4834 магазин сопротивления

Если вам необходимо уточнить информацию о товаре Р4834 магазин сопротивления – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения Р4834 магазин сопротивления

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара Р4834 магазин сопротивления происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – Р4834 магазин сопротивления, а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1013030 Категория:

Технические характеристики магазина сопротивления Р4834

Параметры
Число декад
8
Класс точности
0,02/2,5·10-7
Номинальное значение сопротивления одной ступени
старшей декады 105 Ом
младшей декады 10-2 Ом
Номинальная   мощность   рассеивания на одну ступень, при ее номинальном сопротивлении
10-2 и 105 Ом   0,003 Вт
10-1 и 104 Ом   0,03 Вт
от 1 до 103 Ом   0,3 Вт
Максимальная мощность рассеивания на одну ступень, при ее  номинальном сопротивлении
10-2 и 105 Ом   0,005 Вт
10-1 и 104 Ом   0,05 Вт
от 1 до 103 Ом   0,5 Вт
Верхний предел частотного диапазона
50
Декады магазинов обеспечивают возможность устанавливать значения сопротивления в соответствии с рядом
(0; 1; 2; 3; 4; 5; 6; 7; 8; 9; 10)х10n, где n = -2; -1; 0; 1; 2; 3; 4; 5.
Предел допускаемого отклонения действительного значения сопротивления (δ) магазина в процентах от номинального в нормальных условиях применения определяется по формуле
δ=±(0,002 + 2,5 · 10-7(106/R-1))
где   R — номинальное   значение   включенного   сопротивления, Ом, в нормальных условиях применения
Предельное значение постоянной времени (т) магазина при исключении начальной индуктивности
Номинальное значение включенного сопротивления от 1 до 10 вкл. Ом
постоянная времени, τ, с 2·10-7
Номинальное значение включенного сопротивления свыше 10 до 103 Ом
постоянная времени, τ, с 1·10-7
Номинальное значение включенного сопротивления свыше 103 до 104 Ом
постоянная времени, τ, с 5·10-7
Номинальное значение включенного сопротивления свыше 104 до 105 Ом
постоянная времени, τ, с 1·10-6
Номинальное значение включенного сопротивления свыше 105 до 106 Ом
постоянная времени, τ, с 1·10-5
Параметры магазина
Среднее значение начального сопротивления не превышает
0,012 Ом на зажимах «5»-«9»
0,024 Ом на зажимах «1»-«9» при установленных перемычках ХР11 на зажимах «2»-«3» и ХР12 на зажимах «4»-«5».
Вариация начального сопротивления не превышает соответственно значений 0,0012 Ом и 0,0024 Ом
Начальная индуктивность L0 в микрогенри магазинов на зажимах «5»-«9» не превышает значения, определенного по формуле
L0=0,1 m +0,2, (2)
где m — число включенных декад магазина
Индуктивность при включении сопротивления не более 1 Ом на тех же зажимах не превышает 0,8 мкГн
Предел допускаемой дополнительной погрешности магазина, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления (Rmax), равен
значению, определяемому по формуле  (1).
Предел допускаемой дополнительной погрешности (δр) магазина в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, равен значению, определяемому по формуле (1).
Предел   допускаемой   дополнительной    погрешности (δр) магазина в процентах, вызванной изменением частоты от нуля до верхнего предела частотного диапазона, (частотная погрешность), равен ±0,05%.
Электрическое сопротивление изоляции между корпусом и изолированной по постоянному току электрической цепью магазина в рабочих условиях применения не менее 5·1010 Ом
Изоляция между корпусом и изолированной от корпуса по постоянному току электрической цепью магазина выдерживает в течении 1 минуты действие испытательного напряжения переменного тока частотой (50±1) Гц, среднеквадратическое значение которого равно 2 кВ.
Множитель декады «х 1 Ом»
верхний   предел частотного диапазона 25 кГц
Множитель декады «х 10 Ом», «х 102 Ом»
верхний   предел частотного диапазона 50 кГц
Множитель декады «х 103 Ом»
верхний   предел частотного диапазона 10 кГц
Множитель декады «х 104 Ом»
верхний   предел частотного диапазона 5 кГц
Множитель декады «х 105 Ом»
верхний   предел частотного диапазона 1 кГц
Общие данные
Рабочие условия
температура окружающего воздуха от +15°С… до +25°С
относительная влажность воздуха от 25 до 80%
атмосферное давление 84—106,7 кПа (630-800 мм рт. ст.)
рабочее положение   любое
Рычажные переключатели выдерживают 50 000 ходов от упора до упора, имеют легкий ход и четкую фиксацию
Норма средней наработки на отказ магазина с учетом технического обслуживания, регламентируемого эксплуатационной документацией
10 000 часов
Средняя наработка на отказ устанавливается для рабочих условий применения и мощности рассеивания на одну ступень, не более
номинальной
Критерием отказа является несоответствие магазинов требованиям формулы (1)
Среднее время восстановления работоспособного состояния магазина
24 часа
Полный средний срок службы магазина
10 лет
Установленная безотказная наработка магазина для рабочих условий применения и максимальной мощности рассеивания на одну ступень
1 000 часов
Габаритные размеры 310×212×175 мм
Масса
5 кг

Внимание! Информация о технических характеристиках на товар Р4834 магазин сопротивления носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация магазина сопротивления Р4834

Магазин электрического сопротивления Р48344 1 шт.
Поверочная щетка 4.833.001 1 шт.
Перемычка (на зажимах магазина) 2 шт.
Шайба (ø7 х0.5 мм) 8 шт.
Паспорт 3.452.012 ПС 1 экз.

Внимание! Информация о комплекте поставки на товар Р4834 магазин сопротивления носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Файлы магазина сопротивления Р4834

1326-88: Описание типа. Магазины электрического сопротивления Р4834

1326-88: Методика поверки. Магазины электрического сопротивления Р4834
