NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

AEM

  • Производитель: АЕМ
  • Страна производителя: Сингапур
  • Страна происхождения: н/д
  • Модель: NSA K-61
  • Гарантия: 24 месяца
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр СИ: не внесен
  • Межповерочный интервал (МПИ): отсутствует

  • Назначение: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов
  • Габаритные размеры: 490×250×420 мм
  • Вес: 5.100 кг

1 360 000

Особенности квалифицирующего кабельного тестера NSA K-61

NSA K60 поддерживают тестирование на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af/at/bt, UPoE, тестирование скорости мультигигабитного канала на основе SNR до 10 гигабит, тестирование волоконно-оптических кабелей в режиме петли как для одномодового, так и для многомодового режима, тестирование сетевых и беспроводных подключений. В этот комплект также входит набор Link Identifier с идентификационными номерами #2-#8 и индуктивный щуп с фильтром шума на 50 Гц.

  • Тестируемая среда: витая пара и ВОЛС
  • Габаритные размеры (Д×Ш×В): 490×250×420 мм
  • Вес: 5.100 кг

Состав комплекта

  1. Базовый блок NSA
  2. Тестовый адаптер AD-NSA
  3. Удалённый идентификатор #1
  4. Адаптер питания
  5. Плечевой ремень
  6. Большая сумка для переноски
  7. Проходной адаптер RJ-45 Cat6A
  8. USB кабель
  9. USB накопитель с документацией и дистрибутивом программы для обработки результатов TestDataPro
  10. Одномодовый оптоволоконный адаптер с источником света с двумя длинами волн 1310/1550 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром
  11. Сменный адаптер FC для порта передачи
  12. Сменный адаптер LC для порта приёма
  13. Тестовый эталонный шнур FC-LC, 2м
  14. Тестовый эталонный шнур LC-LC, 2м.
  15. Одномодовый адаптер обратной петли
  16. Очистители One-Click
  17. Многомодовый оптоволоконный адаптер с источником света с двумя длинами волн 850/1300 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром
  18. Сменный адаптер FC для порта передачи
  19. Сменный адаптер LC для порта приёма
  20. Тестовый эталонный шнур FC-LC, 2м
  21. Тестовый эталонный шнур LC-LC, 2м.
  22. Многомодовый адаптер обратной петли
  23. Оправка 50мкм.
  24. Очистители One-Click
  25. Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB.
  26. Универсальный интерфейс 2.5мм вилка
  27. Универсальный интерфейс 2.5мм розетка
  28. Универсальный интерфейс 1.25мм вилка
  29. Универсальный интерфейс 1.25мм розетка
  30. Сумка для переноски
  31. Удалённые номерные идентификаторы #2-#8
  32. Индуктивный щуп Tempo с фильтрацией помех от сети 50Гц
  33. Сумка для переноски

Описание квалифицирующего тестера с PoE NSA

NSA – комплексное решение для поддержки СКС
Network Service Assistant – это переворот на рынке сетевых тестеров
Рынок приборов для тестирования и диагностики локальных сетей насыщен массой самых разнообразных тестеров под различные задачи. Условно такие приборы можно разделить на четыре сегмента по выполняемым задачам: сертификация, квалификация, верификация, диагностика сетевых подключений. Четких границ между сегментами нет. Как правило, выпускаются приборы с функциями относящимися к одному, двум перечисленным сегментам.
Network Service Assistant (NSA) первый тестер обладающий возможностями от самых простых (дешевых) до самых сложных (дорогих) приборов. При этом цена NSA находится в пределах стоимости недорогого кабельного тестера.

  • Тестирование медных линий до 6А категории
  • Измерение параметров медных линий
  • Рефлектометрия NEXT и возвратных потерь
  • Тестирование однопарного Ethernet
  • Тестирование многомодовых ВОЛС
  • Тестирование одномодовых ВОЛС
  • Тестирование РоЕ с проведением нагрузочных испытаний
  • Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб
  • Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE
  • Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте
  • WiFi диагностика
  • ПО для обработки результатов измерений TestDataPro
  • 2 года гарантия

Больше, чем квалификация
В NSA это почти сертификация
Квалификационные тестеры, по определению, предназначены для подтверждения пропускной способности линии. Есть требуемая пропускная способность, определяемая приложениями и оборудованием и надо понять, обеспечит ли ее канал. Если да, то всё хорошо, вопрос исчерпан. Если же нет, то на логичный вопрос «почему», квалифицирующий тестер ответа не даёт.
Основное преимущество тестера NSA в том, что он производит одностороннее тестирование медного кабеля на соответствие стандарту ANSI/TIA-1152-A категорий CAT3–CAT6A
Это не сертификация, поскольку тест односторонний, но зато достаточно полное измерение ключевых параметров кабеля, дающее представление о состоянии канала.
Измеряемые параметры:

  • Схема разводки. Поиск обрывов, КЗ, расщеплённых пар
  • Длина
  • Задержка распространения
  • Перекос задержки
  • Сопротивление петли по постоянному току
  • Вносимые потери
  • Возвратные потери
  • NEXT
  • PSNEXT
  • ACRF
  • PSACRF

Тестирование PoE
NSA измеряет фактическую мощность на стороне устройства
Самый простой и очевидный путь проверки PoE – это опрос коммутатора. Именно этим путём и идут большинство квалифицирующих тестеров: связываются в коммутатором, либо инжектором и получают всю необходимую информацию, а именно, напряжение и зарезервированную на порту мощность. Но, при этом не учитывается, что между коммутатором и тестером есть ещё, собственно, тестируемый кабель. Поэтому, если на выходе коммутатора всё нормально, то что будет происходить на разъёме потребителя – это ещё вопрос.
При тестировании PoE, NSA поступает более корректно: помимо опроса коммутатора, прибор подключает к линии нагрузку и измеряет напряжение и мощность непосредственно на разъёме питаемого устройства. То есть, то, что показывает NSA – это не обещанная коммутатором, а фактическая измеренная мощность.

Сетевое тестирование и Wi-Fi
Функции сетевого тестера теперь в кабельном
Будучи прибором, предназначенным для комплексного обслуживания СКС, NSA способен проводить некоторые испытания, относящиеся к сетевому тестированию. В рамках этой группы тестов NSA способен осуществлять:

  • Пинг
  • Трассировка
  • Определение VLAN
  • Получение информации о коммутаторе
  • Список устройств в сети
  • Генератор трафика
  • Подключение к беспроводной сети
  • Измерение уровня сигнала точки доступа
  • Список доступных точек доступа

Квалификация мультигигабитных каналов
1 / 2,5 / 5 / 10GBASE-T
Помимо измерение параметров кабеля, NSA способен проверить кабельную линию на соответствие высокопроизводительным стандартам Ethernet, включая 1 / 2,5 / 5 / 10GBASE-T.
Оценка отношения сигнал-шум (SNR) через количество ошибок в Ethernet-пакетах обеспечивает быстрый и объективный анализ производительности канала в условиях сетевой нагрузки. Функция автотестирования NSA — это самый простой способ убедиться, что кабельное соединение будет поддерживать желаемую скорость сети.

Официальная гарантия на NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Приобретая в нашей компании NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Если вам необходимо уточнить информацию о товаре NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit), а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1010605 Категория:

Технические характеристики квалифицирующего кабельного тестера NSA K-61

Тестирование меди (NSA-K30, NSA-K31, NSA- K60, NSA- K61)
Поддерживаемые кабели
4-парный медный кабель с витой парой
1-парный медный кабель с витой парой
Коаксиальный кабель
Схема соединений
Функция Live Wiremap идентифицирует все возможные проводные соединения
Измерение сопротивления постоянному току
Диапазон от 1 до 1000 Ом
Измерение несимметрии по сопротивлению постоянному току между парами
Тестирование Ethernet Multi-Gigabit
Автотест и диагностика
Оценка отношения сигнал/шум для 2.5/5/10 Гб/с
Диагностика кабеля
Автотест
Определение POE
Тестирование сети
Обнаружение сети Ethernet
Пинг
Трассировка
Генератор трафика
Wi-Fi: определение SSID(идентификатора сети) и мощности сигнала
Квалификация кабельной системы CAT3 – CAT6A (однонаправленное тестирование)
Автотест и диагностика
Карта соединений
Диагностика кабеля
Определение POE
Тестирование POE
Тестирование
Обнаружение источника PoE для источников 802.3 af/at/bt
Тестирование нагрузочной способности POE до 90 Вт
Определение возможностей источника и пар POE
Мониторинг при работе с постоянной нагрузкой (с использованием внешней нагрузки PoE)
Тестирование оптоволокна (NSA-K31, NSA- K61)
Поддерживаемые кабели
Одномодовые оптические кабели
Многомодовые оптические кабели
Оптический интерфейс
Порт приёма/передачи: сменные FC/SC/ST/LC адаптеры
Визуальный детектор повреждений
Длина волны 650нм
Выходная мощность 0дБм
Сопротивление по постоянному току (для гибридного оптоволоконного кабеля)
В диапазоне от 0 до 100 Ом
Измерение напряжения (для гибридного оптоволоконного кабеля)
В диапазоне от 0 до 60 В
Тестирование многомода
Длины волн 850нм, 1300нм
Источник света: светодиодный источник света, совместимый с Encircled Flux
Выходная мощность: типовая, -20дБм
Тестирование одномода
Длины волн 1310нм, 1550нм
Источник света: VCSEL лазер (вертикально излучающий лазер)
Выходная мощность: типовая, -3дБм
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура
-5⁰С…45⁰С
Температура хранения
-30⁰С…60⁰С
Примечание: Емкость батареи может значительно уменьшиться, если устройство хранится при экстремальных температурах в течение длительного периода времени.
Относительная влажность
от 0% до 95% при отсутствии конденсата.
ИНТЕРФЕЙС
Интерфейс USB
USB type A (для обновления программного обеспечения и передачи результатов)
Micro-USB type B (для соединения с ПК)
Порт RJ45
Для соединения и тестирования сети 10/100/1000 Мбит
Интерфейс тестового адаптера
Поддерживает тестирование медных и оптоволоконных кабелей с использованием тестовых адаптеров.
ОБЩИЕ ДАННЫЕ
Экран
Цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480
Габаритные размеры
490×250×420 мм
Масса
5.100 кг

Внимание! Информация о технических характеристиках на товар NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

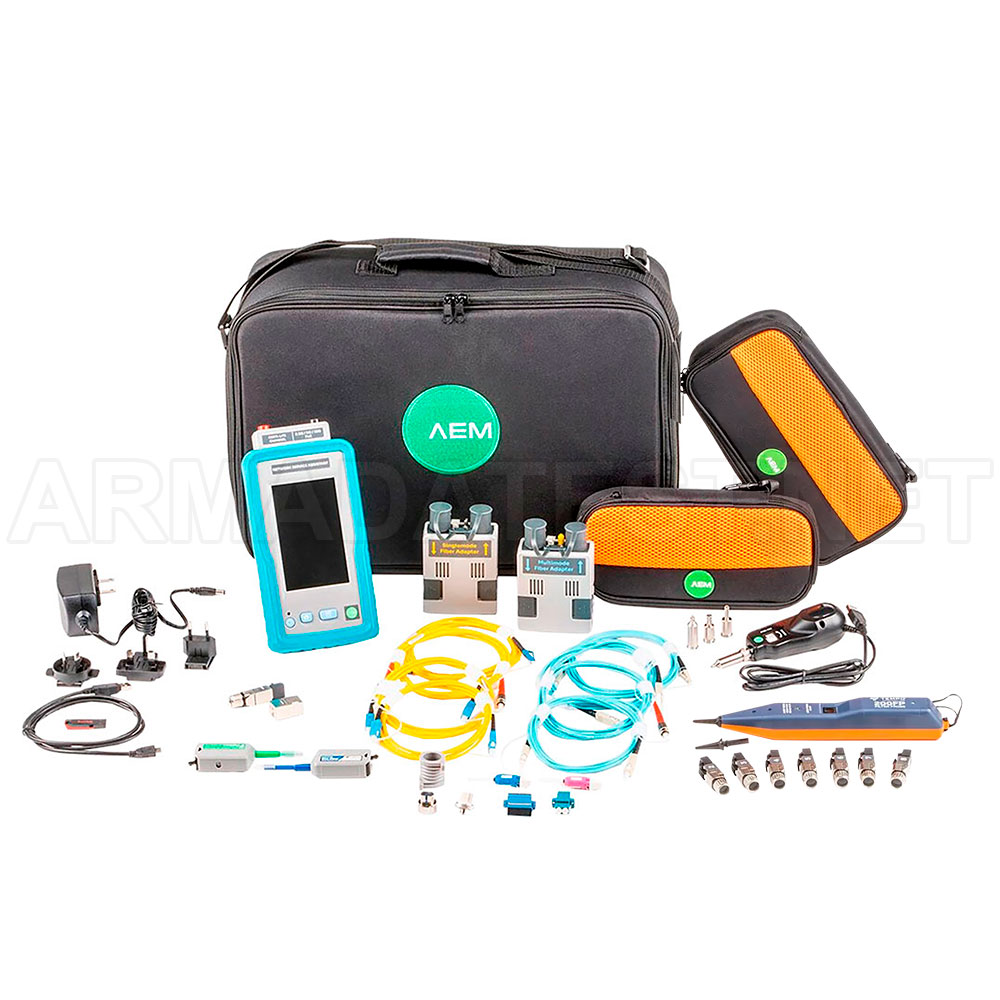

Комплектация квалифицирующего кабельного тестера NSA K-61

Базовый блок NSA 1 шт.
Тестовый адаптер AD-NSA 1 шт.
Удалённый идентификатор #1 1 шт.
Адаптер питания 1 шт.
Плечевой ремень 1 шт.
Большая сумка для переноски 1 шт.
Проходной адаптер RJ-45 Cat6A 1 шт.
USB кабель 1 шт.
USB накопитель с документацией и дистрибутивом программы для обработки результатов TestDataPro 1 шт.
Одномодовый оптоволоконный адаптер с источником света с двумя длинами волн 1310/1550 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1 шт.
Сменный адаптер FC для порта передачи 1 шт.
Сменный адаптер LC для порта приёма 1 шт.
Тестовый эталонный шнур FC-LC, 2м 1 шт.
Тестовый эталонный шнур LC-LC, 2м. 1 шт.
Одномодовый адаптер обратной петли 1 шт.
Очистители One-Click 1 шт.
Многомодовый оптоволоконный адаптер с источником света с двумя длинами волн 850/1300 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1 шт.
Сменный адаптер FC для порта передачи 1 шт.
Сменный адаптер LC для порта приёма 1 шт.
Тестовый эталонный шнур FC-LC, 2м 1 шт.
Тестовый эталонный шнур LC-LC, 2м. 1 шт.
Многомодовый адаптер обратной петли 1 шт.
Оправка 50мкм. 1 шт.
Очистители One-Click 1 шт.
Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB 1 шт.
Универсальный интерфейс 2.5мм вилка 1 шт.
Универсальный интерфейс 2.5мм розетка 1 шт.
Универсальный интерфейс 1.25мм вилка 1 шт.
Универсальный интерфейс 1.25мм розетка 1 шт.
Сумка для переноски 1 шт.
Удалённые номерные идентификаторы #2-#8 1 шт.
Индуктивный щуп Tempo с фильтрацией помех от сети 50Гц 1 шт.
Сумка для переноски 1 шт.

Внимание! Информация о комплекте поставки на товар NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Файлы квалифицирующего кабельного тестера NSA K-61


Руководство по эксплуатации. Квалифицирующий кабельный тестер NSA (Network Service Assistant)




Серия NSA

NSA K-30

NSA K-30 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары и сетевой диагностики (PoE, Wi-Fi, Multi-Gigabit)

NSA K-31

NSA K-31 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики (PoE, Wi-Fi, Multi-Gigabit)

NSA K-60

NSA K-60 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

NSA K-61

NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Особенности квалифицирующего кабельного тестера NSA K-61

NSA K60 поддерживают тестирование на основе стандартов Certi-Lite, нагрузочное тестирование PoE для 802.3 af/at/bt, UPoE, тестирование скорости мультигигабитного канала на основе SNR до 10 гигабит, тестирование волоконно-оптических кабелей в режиме петли как для одномодового, так и для многомодового режима, тестирование сетевых и беспроводных подключений. В этот комплект также входит набор Link Identifier с идентификационными номерами #2-#8 и индуктивный щуп с фильтром шума на 50 Гц.

  • Тестируемая среда: витая пара и ВОЛС
  • Габаритные размеры (Д×Ш×В): 490×250×420 мм
  • Вес: 5.100 кг

Состав комплекта

  1. Базовый блок NSA
  2. Тестовый адаптер AD-NSA
  3. Удалённый идентификатор #1
  4. Адаптер питания
  5. Плечевой ремень
  6. Большая сумка для переноски
  7. Проходной адаптер RJ-45 Cat6A
  8. USB кабель
  9. USB накопитель с документацией и дистрибутивом программы для обработки результатов TestDataPro
  10. Одномодовый оптоволоконный адаптер с источником света с двумя длинами волн 1310/1550 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром
  11. Сменный адаптер FC для порта передачи
  12. Сменный адаптер LC для порта приёма
  13. Тестовый эталонный шнур FC-LC, 2м
  14. Тестовый эталонный шнур LC-LC, 2м.
  15. Одномодовый адаптер обратной петли
  16. Очистители One-Click
  17. Многомодовый оптоволоконный адаптер с источником света с двумя длинами волн 850/1300 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром
  18. Сменный адаптер FC для порта передачи
  19. Сменный адаптер LC для порта приёма
  20. Тестовый эталонный шнур FC-LC, 2м
  21. Тестовый эталонный шнур LC-LC, 2м.
  22. Многомодовый адаптер обратной петли
  23. Оправка 50мкм.
  24. Очистители One-Click
  25. Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB.
  26. Универсальный интерфейс 2.5мм вилка
  27. Универсальный интерфейс 2.5мм розетка
  28. Универсальный интерфейс 1.25мм вилка
  29. Универсальный интерфейс 1.25мм розетка
  30. Сумка для переноски
  31. Удалённые номерные идентификаторы #2-#8
  32. Индуктивный щуп Tempo с фильтрацией помех от сети 50Гц
  33. Сумка для переноски

Описание квалифицирующего тестера с PoE NSA

NSA – комплексное решение для поддержки СКС
Network Service Assistant – это переворот на рынке сетевых тестеров
Рынок приборов для тестирования и диагностики локальных сетей насыщен массой самых разнообразных тестеров под различные задачи. Условно такие приборы можно разделить на четыре сегмента по выполняемым задачам: сертификация, квалификация, верификация, диагностика сетевых подключений. Четких границ между сегментами нет. Как правило, выпускаются приборы с функциями относящимися к одному, двум перечисленным сегментам.
Network Service Assistant (NSA) первый тестер обладающий возможностями от самых простых (дешевых) до самых сложных (дорогих) приборов. При этом цена NSA находится в пределах стоимости недорогого кабельного тестера.

  • Тестирование медных линий до 6А категории
  • Измерение параметров медных линий
  • Рефлектометрия NEXT и возвратных потерь
  • Тестирование однопарного Ethernet
  • Тестирование многомодовых ВОЛС
  • Тестирование одномодовых ВОЛС
  • Тестирование РоЕ с проведением нагрузочных испытаний
  • Квалификация Ethernet каналов 10/100 Мб, 1/2.5/5/10 Гб
  • Оценка скорости Ethernet каналов 2.5/5/10 Гб с подключенной нагрузкой PoE
  • Сетевые тесты: ping, подключение к IP, VLAN, обнаружение устройств в сегменте
  • WiFi диагностика
  • ПО для обработки результатов измерений TestDataPro
  • 2 года гарантия

Больше, чем квалификация
В NSA это почти сертификация
Квалификационные тестеры, по определению, предназначены для подтверждения пропускной способности линии. Есть требуемая пропускная способность, определяемая приложениями и оборудованием и надо понять, обеспечит ли ее канал. Если да, то всё хорошо, вопрос исчерпан. Если же нет, то на логичный вопрос «почему», квалифицирующий тестер ответа не даёт.
Основное преимущество тестера NSA в том, что он производит одностороннее тестирование медного кабеля на соответствие стандарту ANSI/TIA-1152-A категорий CAT3–CAT6A
Это не сертификация, поскольку тест односторонний, но зато достаточно полное измерение ключевых параметров кабеля, дающее представление о состоянии канала.
Измеряемые параметры:

  • Схема разводки. Поиск обрывов, КЗ, расщеплённых пар
  • Длина
  • Задержка распространения
  • Перекос задержки
  • Сопротивление петли по постоянному току
  • Вносимые потери
  • Возвратные потери
  • NEXT
  • PSNEXT
  • ACRF
  • PSACRF

Тестирование PoE
NSA измеряет фактическую мощность на стороне устройства
Самый простой и очевидный путь проверки PoE – это опрос коммутатора. Именно этим путём и идут большинство квалифицирующих тестеров: связываются в коммутатором, либо инжектором и получают всю необходимую информацию, а именно, напряжение и зарезервированную на порту мощность. Но, при этом не учитывается, что между коммутатором и тестером есть ещё, собственно, тестируемый кабель. Поэтому, если на выходе коммутатора всё нормально, то что будет происходить на разъёме потребителя – это ещё вопрос.
При тестировании PoE, NSA поступает более корректно: помимо опроса коммутатора, прибор подключает к линии нагрузку и измеряет напряжение и мощность непосредственно на разъёме питаемого устройства. То есть, то, что показывает NSA – это не обещанная коммутатором, а фактическая измеренная мощность.

Сетевое тестирование и Wi-Fi
Функции сетевого тестера теперь в кабельном
Будучи прибором, предназначенным для комплексного обслуживания СКС, NSA способен проводить некоторые испытания, относящиеся к сетевому тестированию. В рамках этой группы тестов NSA способен осуществлять:

  • Пинг
  • Трассировка
  • Определение VLAN
  • Получение информации о коммутаторе
  • Список устройств в сети
  • Генератор трафика
  • Подключение к беспроводной сети
  • Измерение уровня сигнала точки доступа
  • Список доступных точек доступа

Квалификация мультигигабитных каналов
1 / 2,5 / 5 / 10GBASE-T
Помимо измерение параметров кабеля, NSA способен проверить кабельную линию на соответствие высокопроизводительным стандартам Ethernet, включая 1 / 2,5 / 5 / 10GBASE-T.
Оценка отношения сигнал-шум (SNR) через количество ошибок в Ethernet-пакетах обеспечивает быстрый и объективный анализ производительности канала в условиях сетевой нагрузки. Функция автотестирования NSA — это самый простой способ убедиться, что кабельное соединение будет поддерживать желаемую скорость сети.

Технические характеристики квалифицирующего кабельного тестера NSA K-61

Тестирование меди (NSA-K30, NSA-K31, NSA- K60, NSA- K61)
Поддерживаемые кабели
4-парный медный кабель с витой парой
1-парный медный кабель с витой парой
Коаксиальный кабель
Схема соединений
Функция Live Wiremap идентифицирует все возможные проводные соединения
Измерение сопротивления постоянному току
Диапазон от 1 до 1000 Ом
Измерение несимметрии по сопротивлению постоянному току между парами
Тестирование Ethernet Multi-Gigabit
Автотест и диагностика
Оценка отношения сигнал/шум для 2.5/5/10 Гб/с
Диагностика кабеля
Автотест
Определение POE
Тестирование сети
Обнаружение сети Ethernet
Пинг
Трассировка
Генератор трафика
Wi-Fi: определение SSID(идентификатора сети) и мощности сигнала
Квалификация кабельной системы CAT3 – CAT6A (однонаправленное тестирование)
Автотест и диагностика
Карта соединений
Диагностика кабеля
Определение POE
Тестирование POE
Тестирование
Обнаружение источника PoE для источников 802.3 af/at/bt
Тестирование нагрузочной способности POE до 90 Вт
Определение возможностей источника и пар POE
Мониторинг при работе с постоянной нагрузкой (с использованием внешней нагрузки PoE)
Тестирование оптоволокна (NSA-K31, NSA- K61)
Поддерживаемые кабели
Одномодовые оптические кабели
Многомодовые оптические кабели
Оптический интерфейс
Порт приёма/передачи: сменные FC/SC/ST/LC адаптеры
Визуальный детектор повреждений
Длина волны 650нм
Выходная мощность 0дБм
Сопротивление по постоянному току (для гибридного оптоволоконного кабеля)
В диапазоне от 0 до 100 Ом
Измерение напряжения (для гибридного оптоволоконного кабеля)
В диапазоне от 0 до 60 В
Тестирование многомода
Длины волн 850нм, 1300нм
Источник света: светодиодный источник света, совместимый с Encircled Flux
Выходная мощность: типовая, -20дБм
Тестирование одномода
Длины волн 1310нм, 1550нм
Источник света: VCSEL лазер (вертикально излучающий лазер)
Выходная мощность: типовая, -3дБм
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура
-5⁰С…45⁰С
Температура хранения
-30⁰С…60⁰С
Примечание: Емкость батареи может значительно уменьшиться, если устройство хранится при экстремальных температурах в течение длительного периода времени.
Относительная влажность
от 0% до 95% при отсутствии конденсата.
ИНТЕРФЕЙС
Интерфейс USB
USB type A (для обновления программного обеспечения и передачи результатов)
Micro-USB type B (для соединения с ПК)
Порт RJ45
Для соединения и тестирования сети 10/100/1000 Мбит
Интерфейс тестового адаптера
Поддерживает тестирование медных и оптоволоконных кабелей с использованием тестовых адаптеров.
ОБЩИЕ ДАННЫЕ
Экран
Цветной сенсорный TFT, диагональ 5 дюймов (127мм), разрешением 800х480
Габаритные размеры
490×250×420 мм
Масса
5.100 кг

Внимание! Информация о технических характеристиках на товар NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация квалифицирующего кабельного тестера NSA K-61

Базовый блок NSA 1 шт.
Тестовый адаптер AD-NSA 1 шт.
Удалённый идентификатор #1 1 шт.
Адаптер питания 1 шт.
Плечевой ремень 1 шт.
Большая сумка для переноски 1 шт.
Проходной адаптер RJ-45 Cat6A 1 шт.
USB кабель 1 шт.
USB накопитель с документацией и дистрибутивом программы для обработки результатов TestDataPro 1 шт.
Одномодовый оптоволоконный адаптер с источником света с двумя длинами волн 1310/1550 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1 шт.
Сменный адаптер FC для порта передачи 1 шт.
Сменный адаптер LC для порта приёма 1 шт.
Тестовый эталонный шнур FC-LC, 2м 1 шт.
Тестовый эталонный шнур LC-LC, 2м. 1 шт.
Одномодовый адаптер обратной петли 1 шт.
Очистители One-Click 1 шт.
Многомодовый оптоволоконный адаптер с источником света с двумя длинами волн 850/1300 нм, измерителем оптической мощности одномод/многомод 850/1300/1310/1550 нм, встроенным визуальным локатором повреждений и вольтметром 1 шт.
Сменный адаптер FC для порта передачи 1 шт.
Сменный адаптер LC для порта приёма 1 шт.
Тестовый эталонный шнур FC-LC, 2м 1 шт.
Тестовый эталонный шнур LC-LC, 2м. 1 шт.
Многомодовый адаптер обратной петли 1 шт.
Оправка 50мкм. 1 шт.
Очистители One-Click 1 шт.
Микроскоп для проверки торцов оптоволокна, подключаемый к NSA через порт USB 1 шт.
Универсальный интерфейс 2.5мм вилка 1 шт.
Универсальный интерфейс 2.5мм розетка 1 шт.
Универсальный интерфейс 1.25мм вилка 1 шт.
Универсальный интерфейс 1.25мм розетка 1 шт.
Сумка для переноски 1 шт.
Удалённые номерные идентификаторы #2-#8 1 шт.
Индуктивный щуп Tempo с фильтрацией помех от сети 50Гц 1 шт.
Сумка для переноски 1 шт.

Внимание! Информация о комплекте поставки на товар NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Файлы квалифицирующего кабельного тестера NSA K-61


Руководство по эксплуатации. Квалифицирующий кабельный тестер NSA (Network Service Assistant)


Серия NSA

NSA K-30

NSA K-30 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары и сетевой диагностики (PoE, Wi-Fi, Multi-Gigabit)

NSA K-31

NSA K-31 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики (PoE, Wi-Fi, Multi-Gigabit)

NSA K-60

NSA K-60 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

NSA K-61

NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Официальная гарантия на NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Приобретая в нашей компании NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Если вам необходимо уточнить информацию о товаре NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit)

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit) происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – NSA K-61 квалифицирующий кабельный тестер: для работы с каналами на основе витой пары, оптики и проведения сетевой диагностики, в комплекте с индуктивным щупом и набором идентификаторов (PoE, Wi-Fi, Multi-Gigabit), а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.
