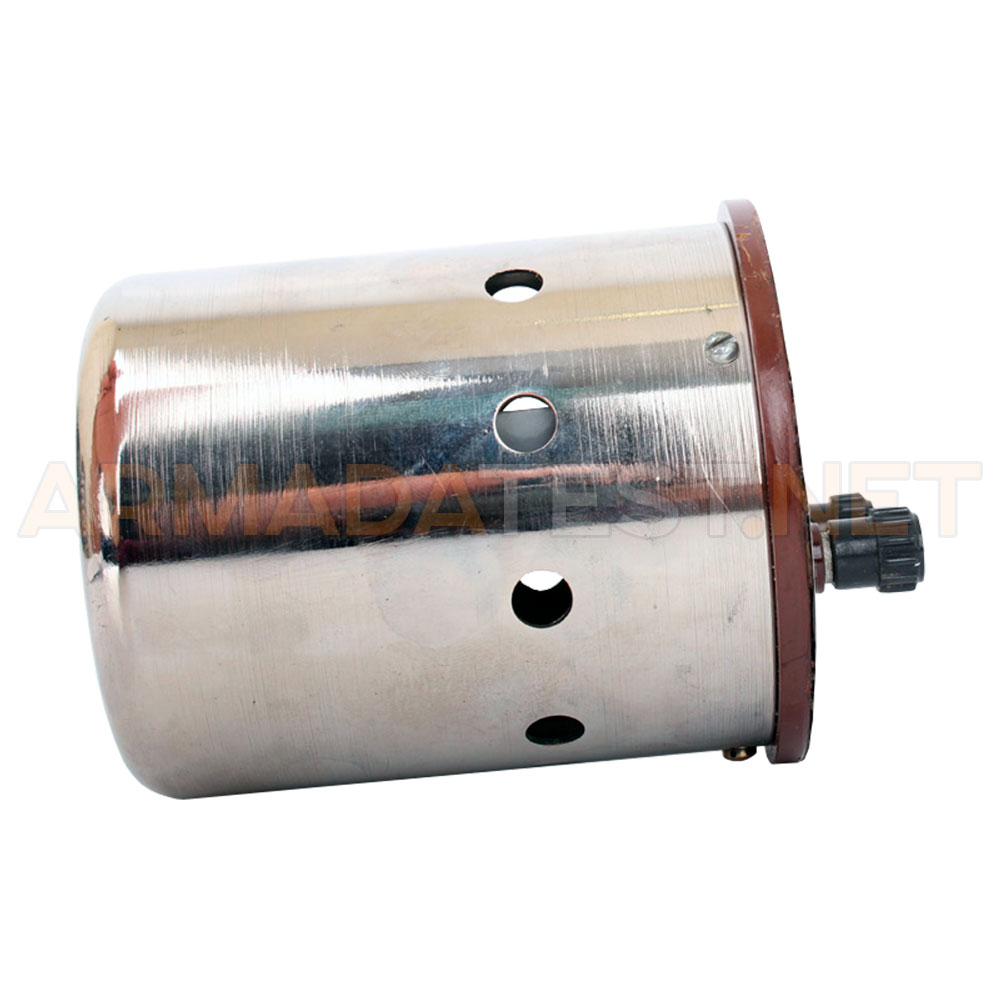

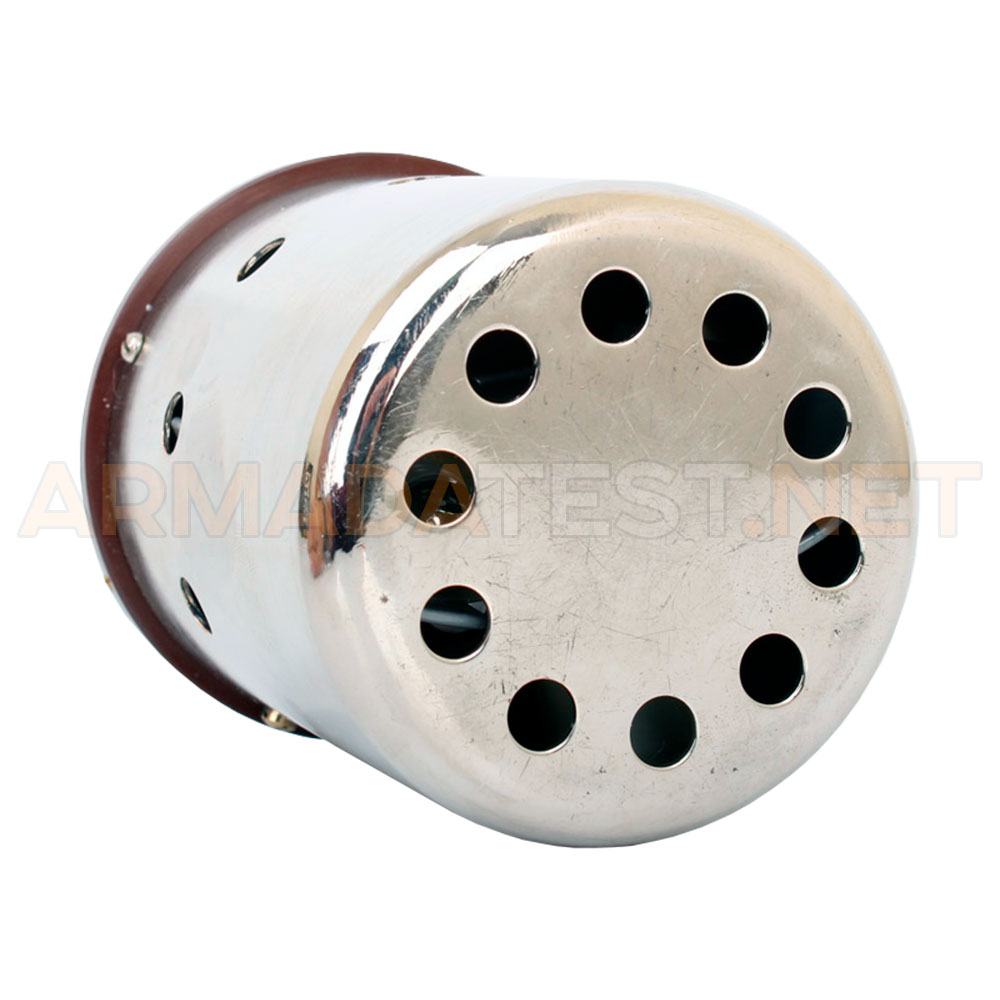

Х482 элемент нормальный насыщенный

Описание

Элемент нормальный Х482 насыщенный (н.э.) класса 0,001 ГОСТ 1954-82 применяется в качестве меры электродвижущей силы (э.д.с.) в стационарных электроизмерительных устройствах. Мера электродвижущей силы (ЭДС): используется при точном измерении ЭДС и напряжений. Значение ЭДС: 1,018540В – 1,018730В. Класс точности: 0,001.

Температура поверки н.э. 20°С. Значение э.д.с. н.э. Х482 при нормальных рабочих условиях и отличных от условий поверки определяют по формуле:
Еti = Еt-a(ti-t)-b(ti-t)2-c(ti-t)3, (1) где Еti,— э.д.с. н.э. Х482 при температуре ti, В;
Еt— э.д.с. н.э. Х482 при температуре t, В;
t — температура поверки н.э., 20°С;
ti,— значение температуры, для которого вычисляется э.д.с, °С;
а, b, с — постоянные, определяемые для температуры поверки 20°С, а = 40,6·10-6 В/°C, b = 0,95·10-6 В/°С2, с = 0,01·10-6 В/°С3. Отклонение (ΔЕ) измеренного значения э.д.с. н.э. от значения, рассчитанного по формуле (1), определяется по формуле:
ΔЕ≤Δ(ti-t) (2)
где Δ—допускаемое отклонение э.д.с. на 1 °С, которое не должно превышать 2 мкВ/°С в диапазоне температур от 20 до 22°С и 3 мкВ/°С в диапазоне температур от 18 до 20°С.

Внутреннее сопротивление н.э. Х482 постоянному току при выпуске из производства не более 1000 Ом. Увеличение внутреннего сопротивления н.э. Х482 в течение первого года службы не более 500 Ом, в течение всего срока службы — не более 1000 Ом.
Сопротивление изоляции между электрической цепью н.э. Х482 и его корпусом в рабочих условиях применения и относительной влажности воздуха не более 80% не менее 50 ГОм.

Электрическая изоляция между электрической цепью и корпусом н.э. Х482 при температуре в рабочих условиях применения и относительной влажности воздуха не более 80% выдерживает в течение 1 мин действие испытательного напряжения 250В практически синусоидальной формы и частоты 50 Гц.

Площадь электродов (поперечного сечения ветвей стеклянной оболочки) не более 80 мм². Суммарное содержание драгоценных материалов: Пл – 99,9 — 0,03965 г. Суммарное содержание цветных металлов, кг: алюминий Д16А – 0,018; медь и сплавы на медной основе: медь М1 – 0,0002; проволока медная ММ — 0,55; латунь ЛС59-1 — 0,020
