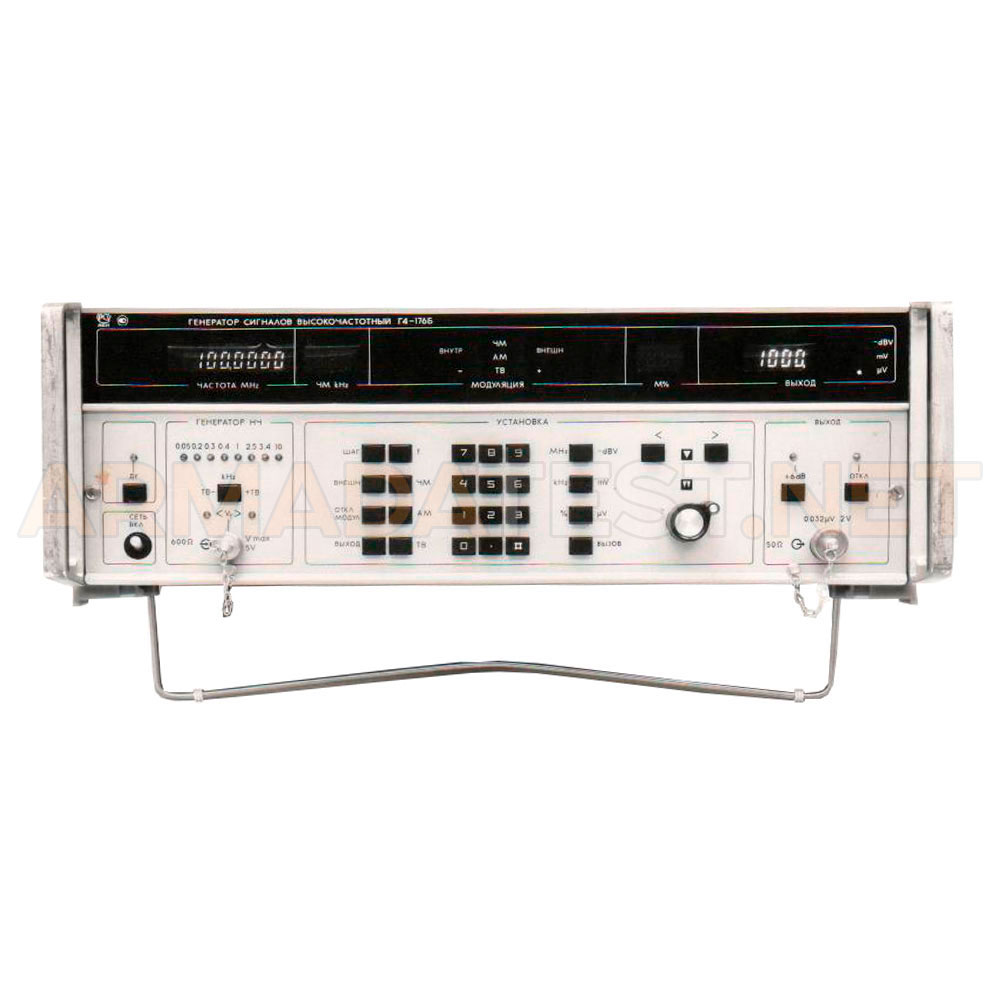

Г4-176Б

Г4-176Б генератор сигналов высокочастотный

НЗИФ
  • Производитель: Нижегородский завод им. М.В. Фрунзе (НЗиФ)
  • Страна происхождения: Россия
  • Модель: Г4-176Б
  • Гарантия на товар с хранения: 6 месяцев
  • Госреестр СИ: 20534-00
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Частотный диапазон: от 0,1 до 1020 МГц
  • Форма сигнала: н/д
  • Питание: 220 В, 50 Гц; 220В, 115 В, 400 Гц
  • Габаритные размеры: 475х173х486 мм
  • Вес: 24 кг

1 525 000 ₽

1 532 800 ₽ за 2 товара

Описание

Генератор сигналов высокочастотный Г4-176Б предназначен для настройки, регулировки и испытаний различных радиотехнических устройств, работающих в ручном режиме управления и в автоматизированном режиме управления по каналу общего пользования (КОП).

Генератор Г4-176Б обеспечивает измерение амплитудно-частотных характеристик различных устройств, реальной чувствительности и кривой верности приемников, работающих в режиме немодулированных колебаний (НК), амплитудной модуляции (АМ), частотной модуляции (ЧМ) и телевизионной модуляции (ТВ). Генератор может служить источником немодулированного и некалиброванного сигнала, использоваться в качестве гетеродина при различных преобразованиях частоты. Генератор предназначены для работы в поверочных органах, ремонтных мастерских, в лабораториях и цехах.

Генератор Г4-176Б представляет собой источник высокочастотного сигнала в диапазоне частот от 0,1 до 1020 МГц, работающий в режимах НК, АМ, ЧМ и ТВ. Установка требуемого режима работы осуществляется посредством клавиатуры управления, расположенной на передней панели генератора. Ввод требуемых значений параметров, таких как частота, выходное напряжение, коэффициент амплитудной модуляции, девиации частоты, производится как посредством цифровой клавиатуры, так и посредством датчика квазиплавной установки параметров, расположенных на передней панели генератора.

Установленные параметры генератора могут быть сохранены во внутренней памяти под присвоенным номером с последующим вызовом. Возможно сохранение до 63 массивов параметров генератора. Данные операции осуществляются под управлением встроенной микро-ЭВМ на основе процессора Н1830ВЕ51, что позволяет значительно снизить энергопотребление, а также повысить надежность и технологичность в сравнении с базовой моделью генератора.

Модуляция несущей частоты осуществляется как от внутреннего источника модулирующих колебаний так и от внешнего (за исключением ТВ). Возможна модуляция одновременно двух параметров: амплитуды и частоты.

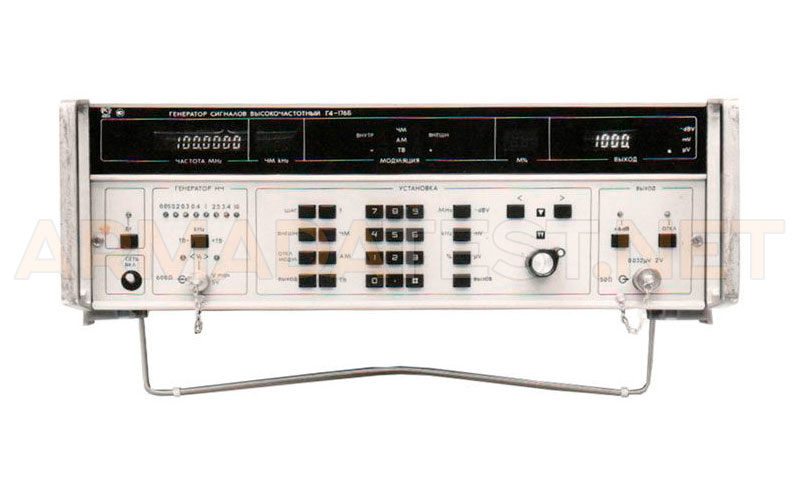

Г4-176Б

Официальная гарантия на Г4-176Б генератор сигналов высокочастотный

Приобретая в нашей компании Г4-176Б генератор сигналов высокочастотный вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить Г4-176Б генератор сигналов высокочастотный в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре Г4-176Б генератор сигналов высокочастотный

Если вам необходимо уточнить информацию о товаре Г4-176Б генератор сигналов высокочастотный – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения Г4-176Б генератор сигналов высокочастотный

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара Г4-176Б генератор сигналов высокочастотный происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – Г4-176Б генератор сигналов высокочастотный, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1012288 Категория:



Технические характеристики

Производитель
Нижегородский завод им. М.В. Фрунзе (НЗиФ)
Модель
Г4-176Б
Гарантия
12 месяцев
Госреестр
20534-00
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
1 год
Диапазон частот
от 0,1 до 1020 МГц
Дискретность перестройки частоты
В диапазоне от 0,1 до 159,999 МГц — 0,1 кГц
в диапазоне от 160 до 639,999 МГц — 1,0 кГц
Предел допускаемой основной погрешности установки частоты
не более ±1,5·10-5 %
Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «НК», «ЧМ» с дискретностью 0,1 дБ
В диапазоне частот 0,1 – 639,999 МГц — от -149,9 до 6 дБВ (от 0,032·10-6 до 2 В)
Вдиапазоне частот 640 – 960 МГц — от -149,9 до 0 дБВ (от 0,032·10-6 до 1 В)
при частотах свыше 960 МГц — не менее 0,5 В
Пределы регулировки выходного напряжения на нагрузках 50 Ом и 75 Ом в режимах «АМ» и «ТВ»
От -49,9 до 0 дБВ (от 0,032·10-6 до 1 В)
Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 0,1 В
На нагрузке 50 Ом — не более ±1,0 дБ
На нагрузке 75 Ом — не более ±1,5 дБ
Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 минут
Не более 0,1 дБ
Время установления рабочего режима
30 минут
Амплитудная модуляция
Частота внешнего источника модуляции в режиме «АМ»
От 50 до 60000 Гц
Пределы регулировки коэффициента амплитудной модуляции, с дискретностью 1 %
От 0 до 99%
Предел основной погрешности установки коэффициента АМ на модулирующей частоте 1000 Гц
При коэффициенте АМ от 5 до 50 % — не более ±5 %
При коэффициенте АМ до 90 % — не более ±10 %
Предел погрешности установки коэффициента АМ
В диапазоне модулирующих частот от 300 до 3400 Гц при коэффициенте АМ от 5 до 50 % — не более ±5%
В диапазоне модулирующих частот от 300 до 3400 Гц при коэффициенте АМ до 90 % — не более ±10 %
В остальном диапазоне модулирующих частот при коэффициенте АМ от 5 до 50 % — не более ±10 %
В остальном диапазоне модулирующих частот при коэффициенте АМ до 90 % — не более ±15 %
Коэффициент гармоник огибающей АМ сигнала при коэффициенте модуляции до 80 %
В диапазоне модулирующих частот от 50 Гц до 20 кГц — не более 3%
В остальном диапазоне модулирующих частот — не более 5%
Частотная модуляция
Частота внутреннего источника модуляции в режиме «ЧМ»
50; 200; 300; 400; 1000; 2500; 3400; 10000 Гц
Частота внешнего источника модуляции в режиме «ЧМ»
От 30 до 60000 Гц
Пределы установки девиации частоты в зависимости от несущей частоты соответствует значениям
Несущая от 640 до 1020 МГц — девиация от 1,00 до 990,0 кГц
От 320 до 639,999 МГц — От 0,50 до 995,0 кГц
От 160 до 319,999 МГц — От 0,20 до 500,0 кГц
От 80 до 159,999 МГц — От 0,10 до 250,0 кГц
От 40 до 79,9999 МГц — От 0,05 до 125,0 кГц
От 20 до 39,9999 МГц — От 0,05 до 50,0 кГц
От 14 до 19,9999 МГц — От 0,05 до 25,0 кГц
От 0,1 до 13,9999 МГц — От 0,05 до 99,5 кГц
Предел погрешности установки величины девиации частоты
В диапазоне модулирующих частот от 300 до 3400 Гц  не более ±10 %
В остальном диапазоне модулирующих частот погрешность  не более ±15 %
Коэффициент гармоник огибающей частотно-модулированного сигнала
При частотах модуляции от 100 до 20000 Гц и значении девиации δf = 0,1·δfmax — не более 1 %
При частотах модуляции от 30 до 60000 Гц и максимальной девиации в зависимости от рабочей частоты 2%
ТВ – модуляция
Предел допускаемой погрешности установки опорного уровня выходного напряжения 0,1 В в режиме ТВ (в диапазонах от 25 до 250 МГц и от 470 до 960 МГц)
не более ±1,5 дБ
Неравномерность амплитудно-частотной характеристики генератора в полосе модулирующих частот от 50 Гц до 6,5 МГц
не более ±1,0 дБ
Коэффициент гармоник огибающей модулированного сигнала на частоте модуляции 15000 Гц при коэффициенте модуляции 85 %
не более 5 %
Общие данные
Потребляемая мощность
97 В · А
Питание
220 В, 50 Гц; 220В, 115 В, 400 Гц
Глубина
486 мм
Ширина
475 мм
Высота
173 мм
Вес
24кг
Комплект поставки
Генератор сигналов высокочастотный Г4-176Б
Варианты написания в сети Internet
Г4 176Б, Г 4-176Б, Г4/176Б, Г4-176/Б, Г 4 176 Б
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.



Г4-176Б Описание типа СИ

Заменяет

Г4-152 генератор сигналов высокочастотный

Г4-176 генератор сигналов высокочастотный
