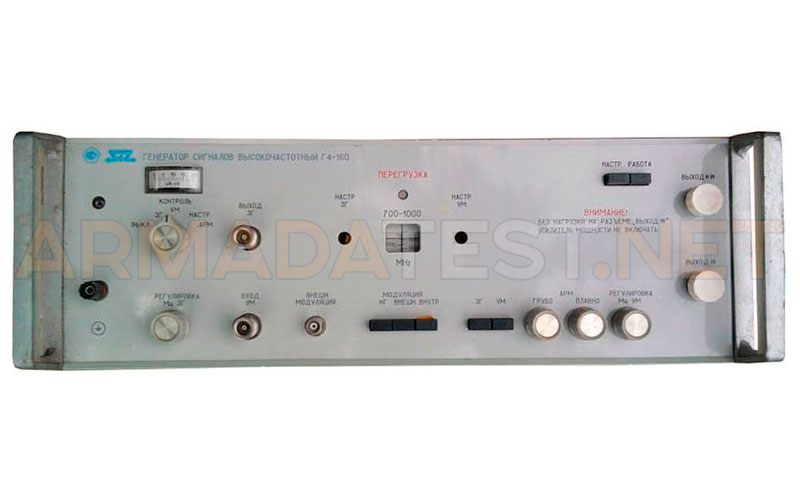

Г4-160

Г4-160 генератор сигналов высокочастотный

ЭТАЛОН (НИЖНИЙ НОВГОРОД)
  • Производитель: Завод Эталон
  • Страна происхождения: Россия
  • Модель: Г4-160
  • Гарантия на товар с хранения: 6 месяцев
  • Технические условия (ТУ): ТУ 50.342.82
  • Госреестр СИ: 8850-82
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Частотный диапазон: 700 МГц –1000 МГц
  • Форма сигнала: н/д
  • Питание: 220±22 В, 50±0,5 Гц.
  • Габаритные размеры: 490×475×173,5 мм (генератора сигналов и блока питания)
  • Вес: генератор 28 кг, блок питания 34 кг

225 700 ₽

233 500 ₽ за 2 товара

Описание

Генератор сигналов высокочастотный Г4-160 предназначен для использования в качестве источника СВЧ колебаний (с мощностью до 50 Вт) в составе измерительных и поверочных схем при поверке измерителей силы тока, измерителей мощности, элементов СВЧ трактов. Сфера применения: метрология, приборостроение, антенные измерения, проверка электромагнитной совместимости, медицина и микробиология, исследование плазмы. Генераторы сигналов Г4-160 состоят из собственно генератора и блока питания.

В генераторах Г4-160 применена схема стабилизации уровня выходной мощности, обеспечивающая высокую плавность регулировки выходного уровня. Наличие вспомогательного маломощного выхода делает прибор пригодным для амплитудно-фазовых измерений. Для получения требуемой мощности и стабильности выходных характеристик применены перестраиваемые задающий генератор и усилитель, выполненные на тороидальных объёмных резонаторах.

Г4-160

Официальная гарантия на Г4-160 генератор сигналов высокочастотный

Приобретая в нашей компании Г4-160 генератор сигналов высокочастотный вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить Г4-160 генератор сигналов высокочастотный в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре Г4-160 генератор сигналов высокочастотный

Если вам необходимо уточнить информацию о товаре Г4-160 генератор сигналов высокочастотный – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Поставка с хранения Г4-160 генератор сигналов высокочастотный

Товары с хранения поставляются с восстановленными характеристиками, согласно ТУ. Товары с хранения в обязательном порядке проходят процедуру переконсервации и сервисного обслуживания, согласно технической документации. Техническое обслуживание товара Г4-160 генератор сигналов высокочастотный происходит с выполнением всех обязательных требований, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Товары с хранения дополнительно проходят предпродажную подготовку: внешний вид, комплект поставки, техническая документация к товару и тара соответствуют техническому описанию.

Внимание!

Информация о технических характеристиках и описании товара – Г4-160 генератор сигналов высокочастотный, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1012278 Категория:

Технические характеристики

Производитель
Завод Эталон
Модель
Г4-160
Гарантия
12 месяцев
Госреестр
8850-82
Технические условия (ТУ)
ТУ 50.342.82
Межповерочный интервал
1 год
Диапазон частот
от 700 МГц до 1000 МГц
Относительная погрешность установки частоты по шкале
не более 1,5%
Плотность потока энергии электромагнитного поля
не более 10 мкВт/см2
Нестабильность частоты за 15 минут
не более 5∙10-4
Наибольший гарантируемый уровень выходной мощности снимаемой с разъёма на нагрузке 50 Ом
«ВЫХОД W» – не менее 50 Вт
-«ВЫХОД mW» – не менее 20 мВт
Пределы регулировки выходной мощности
не менее 30 дБ
Нестабильность уровня выходной мощности за 15 минут
не более 0,1 дБ
Подавление второй и третьей гармоник частоты основного сигнала
не менее 25 дБ
Работа в режимах непрерывной генерации (НГ), внутренней и внешней модуляции Г4-160
частота внутренней модуляции – 1±0,1 кГц
частота внешней модуляции (с амплитудой от 5 В до 10 В) – от 0,02 кГц до 10 кГц
Параметры формы огибающей выходного импульса
неравномерность на вершине – не более 15%
длительность фронта импульса – не более 15∙10-6 с
длительность среза импульса – не более 30∙10-6 с
Уровень выходной мощности, снимаемой с разъёма «КОНТРОЛЬ ЧАСТОТЫ»
от 0,2 мВт до 5 мВт
Коэффициент стоячей волны со стороны разъёма «ВЫХОД W» и «ВЫХОД mW»
не более 1,5
Напряжение сигнала постоянного тока на разъёме «КОНТРОЛЬ СТАБИЛЬН. Мщ»
от 0,5 В до 10 В
Содержание каждой из гармоник несущей частоты f и сигнала других частот для генератора Г4-160 в режиме немодулированных колебаний (в полосе частот – от f до 3∙f) по отношению к уровню сигнала несущей частоты
не более -25 дБ
Испытательное напряжение переменного тока на которое рассчитана электрическая изоляция цепи сетевого питания относительно корпуса прибора
1500 В
Входное сопротивление на постоянном токе со стороны разъёма «ВНЕШН. МОДУЛЯЦИЯ»
не менее 600 Ом
Сопротивление изоляции цепи сетевого питания относительно корпуса
в нормальных условиях – не менее 20 МОм
при повышенной влажности – не менее 1 МОм
при повышенной температуре – не менее 5 МОм
Ослабление, вносимое нагрузкой ПИ2.243.915, при использовании ее в качестве аттенюатора (в диапазоне частот – от 700 МГц до 1000 МГц)
20±3 дБ
Время непрерывной работы
8 часов
Наработка на отказ
не менее 3000 часов
Гамма-процентный ресурс (при γ=0,9)
не менее 10 000 часов
Гамма-процентный срок службы (при γ=0,9)
не менее 10 лет
Гамма-процентный срок сохраняемости (при γ=0,7)
не менее 5 лет
Условия эксплуатации
температура окружающего воздуха – от +5° С до +40° С (от 278 К до 313 К).
относительная влажность при +25° С (298 К) – до 80%
Потребляемая мощность от сети при номинальном напряжении
1200 В∙А
Питание
220±22 В, 50±0,5 Гц
Глубина
490 мм генератора сигналов, блока питания
Ширина
475 мм генератора сигналов, блока питания
Высота
173,5 мм генератора сигналов, блока питания
Вес
генератор 28 кг, блок питания 34 кг
Комплект поставки
Генератор сигналов Г4-160
Варианты написания в сети Internet
Г4 160, Г 4-160, Г4/160
ВНИМАНИЕ! Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.
