RIGOL
  • Производитель: RIGOL
  • Страна производителя: Китай
  • Страна происхождения: Китай
  • Модель: DSG3136B
  • Гарантия: 12 месяцев
  • Госреестр СИ: 92225-24 до 03.06.2029 г.
  • Межповерочный интервал (МПИ): 1 год
  • Количество каналов: н/д
  • Частотный диапазон: от 3 кГц до 13.6 ГГц
  • Форма сигнала: синусоидальный, прямоугольный, треугольный, пилообразный
  • Питание: 220 В, 50 Гц
  • Габаритные размеры: 364×112×420 мм
  • Масса: 8.03 кг

1 639 758 ₽

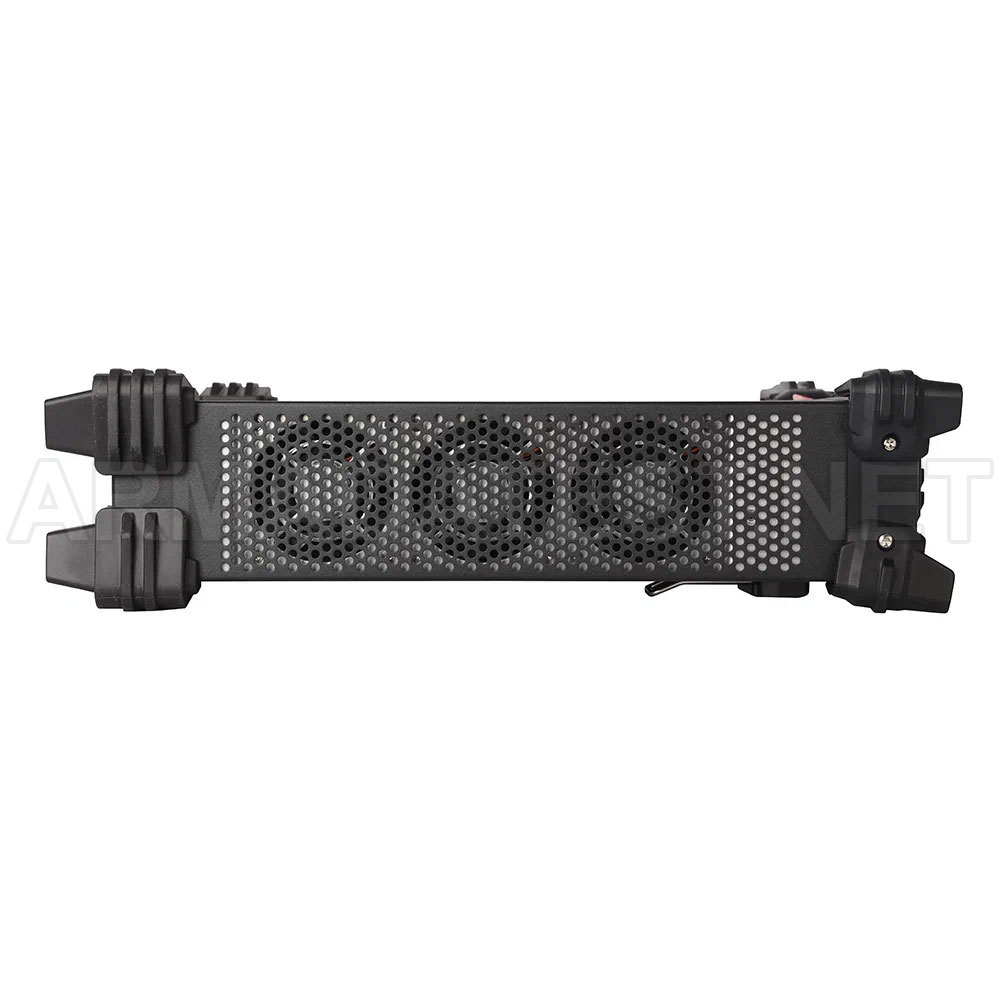

Описание генератора сигналов DSG3136B

DSG3136B – это комбинированный высокочастотный генератор сигналов лабораторного класса, разработанный для решения задач, требующих высокую точность воспроизведения. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 13,6 ГГц и с необходимыми параметрами. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов DSG3136B выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран. Области применения: разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/СВЧ-изделий; функциональное тестирование; лабораторные исследования; испытания на ЭМС.

DSG3136B генератор сигналов

Возможность генерации сигналов высокой мощности
Высокая выходная мощность сигнала до +27 дБмВт. Упрощает процесс создания и настройки сигналов высокой мощности. Нет необходимости в приобретении внешнего усилителя

DSG3136B генератор сигналов

Показатель фазового шума
Высокая чистота сигнала, типичное значение фазового шума <-116 дБн/Гц при 20 кГц. Улучшенная высокостабильная синхронизация позволяет повысить индекс околофазного шума.

DSG3136B генератор сигналов

Поддержка импульсной модуляции
Поддержка импульсной модуляции; коэффициент включения/выключения до 70 дБ

DSG3136B генератор сигналов

Внутренняя и внешняя IQ модуляция
Пользователи могут выбрать как внутренний, так и внешний режимы IQ модуляции, внутреннюю полосу пропускания I +Q модуляции до 60 МГц, EVM <0,7%, внешнюю полосу пропускания I+Q модуляции 240 МГц, EVM <2% (типичную) и Ultra IQ Station для удобства формирования векторной формы сигнала

DSG3136B генератор сигналов

Расширенные режимы модуляции. Инженеры могут генерировать более сложные сигналы без дополнительного оборудования, используя схемы модуляции в генераторах серии DSG3000B. Аналоговая модуляция АМ/ЧМ/ФМ являются стандартными для приборов серии DSG3000B. Расширенные модуляции, включая импульсную и последовательность импульсов, являются опциями.

Опция термостатированного опорного генератора. Ваш источник настолько хорош, насколько хорош ваш опорный генератор. Высокая температурная стабильность и низкая степень старения термостатированного опорного генератора составляет основу высокопроизводительного РЧ-генератора и требуется для воспроизведения сигнала с высокой спектральной чистотой. Опция OCXO-B08 представляет собой аппаратный модуль, который устанавливается в генератор серии DSG3000B и повышает температурную стабильность опорного генератора до 5 ppb.

Особенности генератора сигналов DSG3136B

  • Частотный диапазон выходного сигнала: от 9 кГц до 13,6 ГГц
  • Точность установки амплитуды: <0,5 дБ
  • Динамический диапазон выходного сигнала: от -130 до +27 дБм
  • Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц
  • Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция OCXO-B08)
  • АМ/ЧМ/ΦМ аналоговая модуляция
  • Импульсная модуляция и генератор импульсных последовательностей (опция DSG3000B-PUG)
  • Все типы модуляции поддерживают внутренние и внешние источники модуляции
  • Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку
  • Электронный аттенюатор
  • Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI

Официальная гарантия на DSG3136B генератор сигналов

Приобретая в нашей компании DSG3136B генератор сигналов вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить DSG3136B генератор сигналов  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре DSG3136B генератор сигналов

Если вам необходимо уточнить информацию о товаре DSG3136B генератор сигналов – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – DSG3136B генератор сигналов, а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1016618 Категория:

Технические характеристики генератора сигналов DSG3136B

Диапазон частот от 9 кГц до 13,6 ГГц
Разрешение 0,01 Гц
Скорость установки <10 мс (тип.)
Внутренний источник опорной частоты
Частота опорного генератора 10 МГц
Точность калибровки ≤ 0,1 ppm
≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С) <1 ppm
<5 ppb (с опцией OCXO-B08)
Скорость старения <1 ppm/год
<30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора Частота 10 МГц
Уровень от +5 дБ до +10 дБ
Вход для внешнего опорного генератора Частота 10 МГц
Уровень от 0 дБ до +10 дБ
Максимальная девиация ±5 ppm
Свипирование по частоте
Режимы работы пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом)
Режим одиночный, непрерывный
Диапазон полный частотный диапазон
Форма треугольник, пила
Шаг изменения линейный, логарифмический
Количество точек пошаговый: от 2 до 65535
по списку: от 1 до 6001
Время экспозиции от 20 мс до 100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения Непрерывный режим
2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм < -30 дБн
6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм < -30 дБн
12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм < -30 дБн
Субгармонические искажения (непрерывный режим) 3,6 ГГц < f ≤13,6 ГГц < -60 дБн
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) 100 кГц ≤ f ≤ 1,5 ГГц < -60 дБн
1,5 ГГц < f ≤ 3,6 ГГц < -54 дБн
3,6 ГГц < f ≤ 6,5 ГГц < -48 дБн
6,5 ГГц < f ≤ 13,6 ГГц < -42 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) f = 1 ГГц < -110 дБн/Г
f = 6,5 ГГц < -98 дБн/Гц
f = 13,6 ГГц < -92 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) от 0,3 кГц до 3 кГц < 10 Гц СКЗ
от 0,03 кГц до 20 кГц < 50 Гц СКЗ
Выходной уровень нормированное устанавливаемое
Максимальный выходной уровень 9 кГц ≤ f ≤ 100 кГц +5 дБм
100 кГц ≤ f ≤1 МГц +10 дБм +15 дБм
1 МГц < f ≤ 200 МГц +13 дБм +20 дБм
200 МГц < f ≤3,6 ГГц +13 дБм +27 дБм
3,6 ГГц < f ≤6,5 ГГц +13 дБм +20 дБм
6,5 ГГц < f ≤12 ГГц +10 дБм +15 дБм
12 ГГц < f ≤13,6 ГГц +2 дБм +10 дБм
Минимальный выходной уровень 9 кГц ≤ f <100 кГц -130 дБм
100 кГц ≤ f ≤ 3,6 ГГц -110 дБм -130 дБм
3,6 ГГц < f ≤ 6,5 ГГц -110 дБм -130 дБм
6,5 ГГц < f ≤9 ГГц -110 дБм -130 дБм
9 ГГц < f ≤13,6 ГГц -90 дБм -110 дБм
Разрешение 0.01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня от -60 до +13 дБм от -90 до -60 дБм от -110 до -90 дБм
9 кГц ≤ f < 100 кГц ≤0,7 дБ (тип.) ≤0,7 дБ (тип.) ≤0,7 дБ (тип.)
100 кГц ≤ f ≤ 200 МГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
200 МГц < f ≤ 3,6 ГГц ≤0,7 дБ ≤0,9 дБ ≤1,1дБ
3,6 ГГц < f ≤ 6,5 ГГц ≤0,9 дБ ≤1,1 дБ ≤1,3 дБ
6,5 ГГц < f ≤9 ГГц ≤1,1 дБ ≤1,3 дБ ≤1,5 дБ
9 ГГц < f ≤12 ГГц ≤1,3 дБ ≤1,5 дБ
12 ГГц < f ≤13,6 ГГц ≤1,5 дБ ≤1,8 дБ
КСВН (от 1 МГц до 13,6 ГГц) <1.8 (тип.)
Установка уровня
Время установки ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Максимальная отраженная мощность
Максимальное напряжение DC 50 В
Максимальная мощность 1 Вт (от 1 МГц до 13,6 ГГц)
Свипирование по амплитуде
Режимы работы пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом)
Режим одиночный, непрерывный
Диапазон полный динамический диапазон
Форма треугольник, пила
Шаг изменения линейный
Количество точек пошаговый: от 2 до 65535
по списку: от 1 до 6001
Время экспозиции от 20 мс до 100 с
Запуск Авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала синус, меандр
Диапазон частот синус, свипирование по синусу от DC до 200 кГц
меандр от DC до 20 кГц
Разрешение по частоте 0,01 Гц
Выходное напряжение Амплитуда в AC – режиме от 0 до 3 ВПИК
Амплитуда в DC – режиме от -3 до 3 В
Разрешение по амплитуде 2 мВ
Амплитудная модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Глубина от 0 % до 100 %
Разрешение 0,1 %
Точность fмод=1 кГц < 4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) <3 % (тип.)
Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Частотная модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Max девиация Диапазон N × 1 МГц (ном.)
Разрешение <0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции) <2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация =диапазон Nx50 кГц) <2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Фазовая модуляция
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Max девиация Диапазон N x 5 рад (ном.)
Разрешение <0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции) <1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация =диапазон N x 5 рад) <1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц) <3 дБ (ном.)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон частот несущей ≤ 3,6 ГГц
Источник внутренний, внешний
Коэффициент вкл/выкл >70 дБ (100 кГц ≤ f ≤ 3,6 ГГц)
Время нарастания/спада (10% / 90%) <50 нс
Частота следования импульсов От DC до 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим работы одиночный импульс
Период Диапазон от 40 нс 170 с Разрешение 10 нс
Длительность Диапазон от 10 нс (170 с – 10 нс) Разрешение 10 нс
Задержка запуска Диапазон от 10 нс 170 с Разрешение 10 нс
Режим запуска Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор импульсных последовательностей (опция DSG3000-PUG)
Количество импульсов от 1 до 2047
Длительность импульсов от 20 нс до 170 с
Повторение от 1 до 256
ВХОДЫ И ВЫХОДЫ

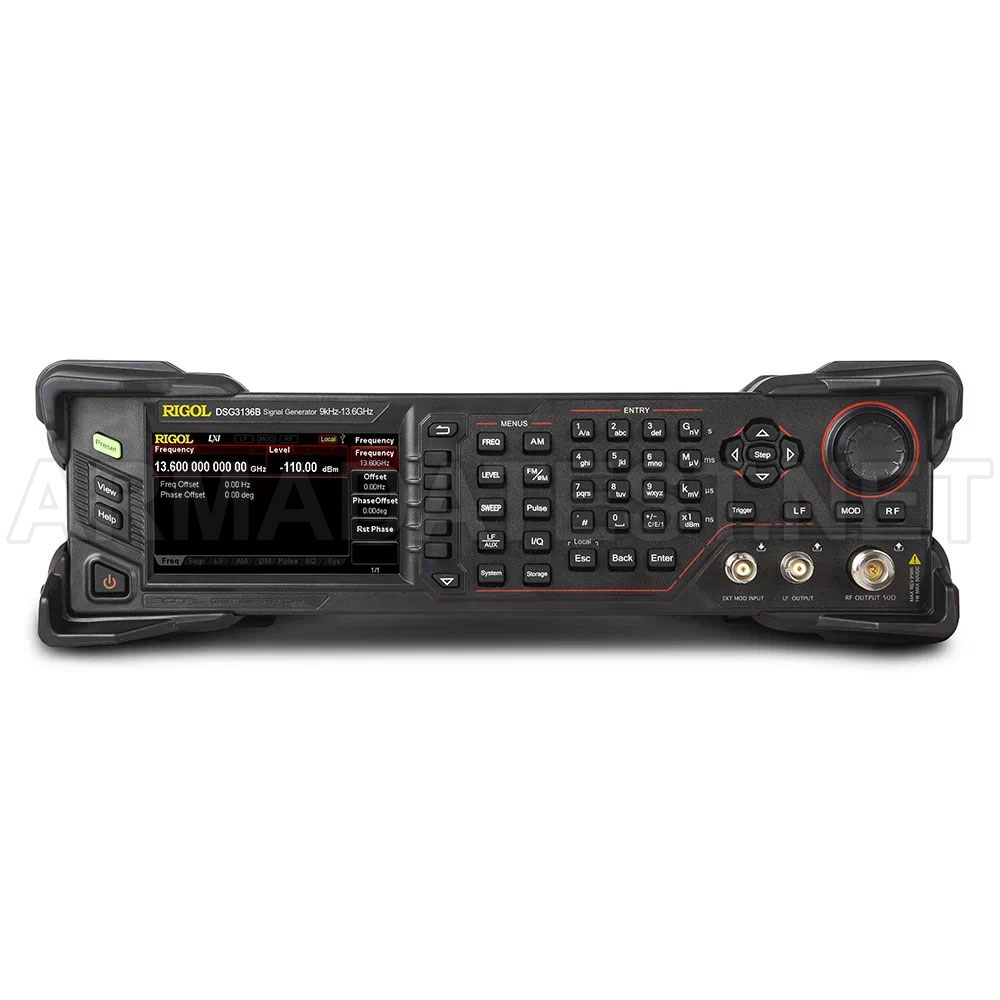

Передняя панель
РЧ-выход Импеданс 50 Ом
Разъем N (розетка)
Вход внешней модуляции Импеданс 100 кОм / 600 Ом / 50 Ом
Связь AC/DC
Чувствительность 1 В (размах) для указанной глубине модуляции или отклонении (ном.)
Разъем BNC (розетка)
Внутренний модулирующий НЧ-генератор Импеданс 50 Ом
Разъем BNC (розетка)

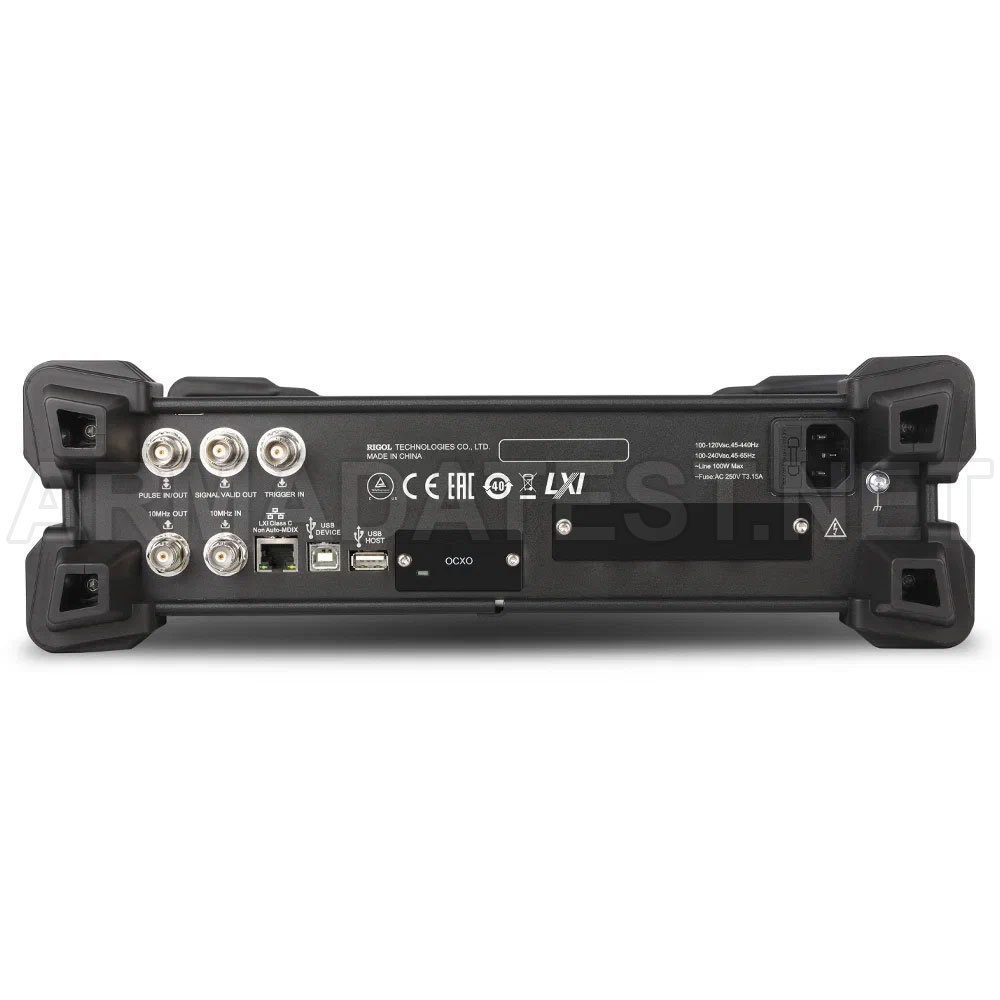

Задняя панель
Вход внешнего запуска Импеданс 1 кОм (ном.)
Разъем BNC (розетка)
Уровень запуска 3,3 В TTL
Выход сигнала достоверности Выходное напряжение 0 В / 3,3 В (ном.)
Разъем BNC (розетка)
Вход или выход импульса Импеданс 50 Ом
Входное/выходное напряжение 0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц) Импеданс 50 Ом
Разъем BNC (розетка)
Выход опорного генератора (10 МГц) Импеданс 50 Ом
Разъем BNC (розетка)
Общие характеристики
Тип дисплея Цветной 4,3’ TFT экран с разрешением 480 × 272
Мощность потребления 100 Вт макс.
Питание 220 В ,50 Гц
Интерфейсы связи USB host, USB device, LAN
Рабочий диапазон температур от 0 °C до 50 °C
Габаритные размеры 464×112×420 мм
Масса 8.03 кг

Внимание! Информация о технических характеристиках на товар DSG3136B генератор сигналов носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация генератора сигналов DSG3136B

Генератор сигналов DSG3136B 1 шт.
Кабель питания 1 шт.
Краткое руководство по эксплуатации 1 экз.

Внимание! Информация о комплекте поставки на товар DSG3136B генератор сигналов носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.
