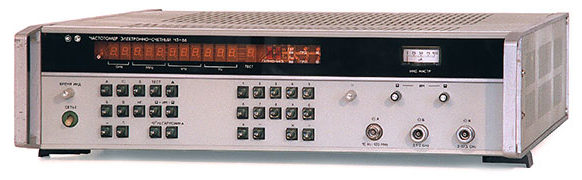

Ч3-74

Ч3-74 частотомер электронно-счетный

МЕРИДИАН
  • Производитель: Меридиан (ПО им. С.П. Королева)
  • Страна происхождения: Украина
  • Модель: Ч3-74
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ДЛИ2.721.020 ТУ
  • Госреестр: 12355-90
  • Межповерочный интервал: 2 года
  • Количество каналов: н/д
  • Диапазон частот: 2 ГГц
  • Период: 10 нс
  • Питание: от 198 В до 242 В; от 209 В до 231 В; от 49 Гц до 51 Гц; от 390 Гц до 410 Гц
  • Габаритные размеры: 371х136х395 мм
  • Вес: 10 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

5 000 ₽ за 2 товара

Описание

Частотомер электронно-счетный Ч3-74 предназначен для измерения частоты и периода, отношения частот двух электрических сигналов, одиночных интервалов времени, производит счет числа электрических колебаний. Прибор имеет высокостабильный опорный кварцевый генератор, микропроцессорное управление. В работе частотомера используется принцип «обратного счета» с интерполяционным методом уменьшения погрешности квантования, автоматическая адаптация к изменению уровня входного сигнала, высокая чувствительность, полное программирование всех измерительных функций прибора при работе в канале общего пользования, расширяются измерительные возможности прибора.

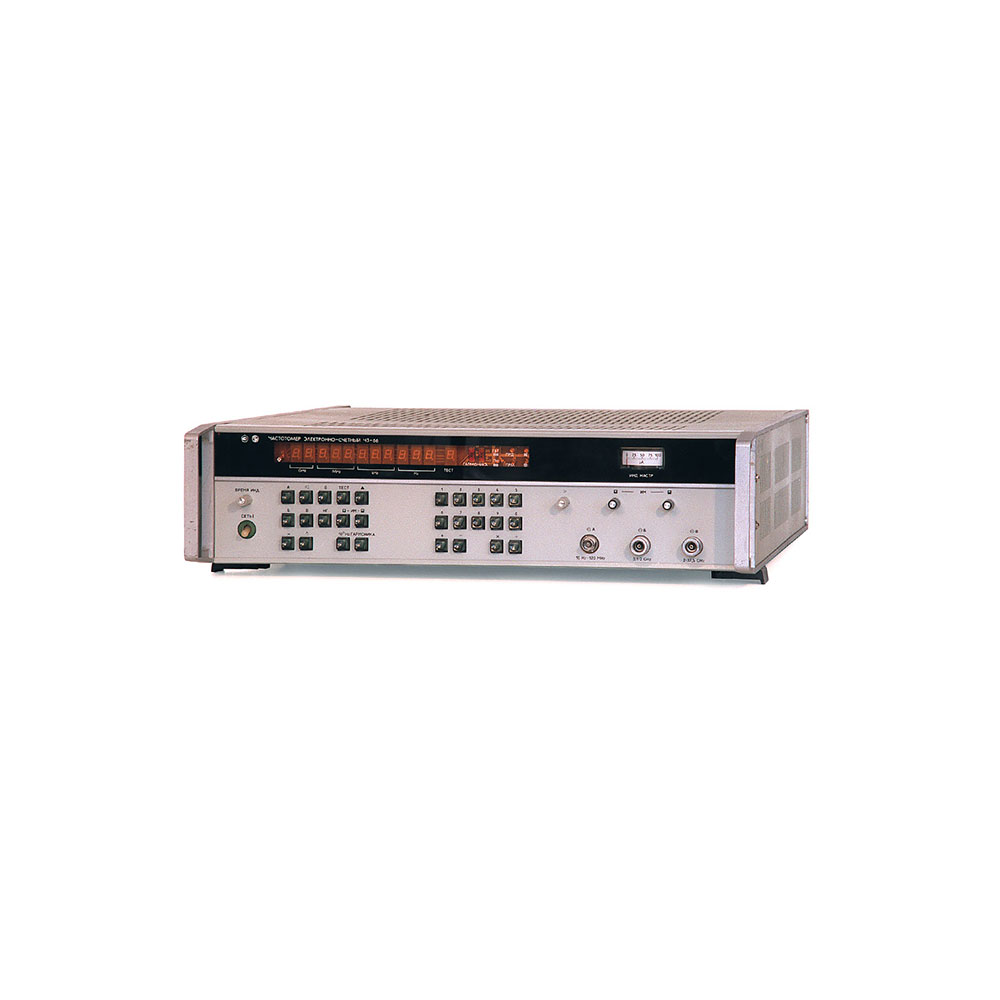

Ч3-74

Официальная гарантия

Приобретая частотомер электронно-счетный Ч3-74 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012659 Категория:

Технические характеристики

Производитель
Меридиан (ПО им. С.П. Королева)
Модель
Ч3-74
Гарантия
12 месяцев
Госреестр
12355-90
Технические условия (ТУ)
ДЛИ2.721.020 ТУ
Межповерочный интервал
2 года
Параметры
Измерение частот, не более
2 ГГц
Разрешающая способность измерения одиночных интервалов времени
10 нс
Данные при роботе каналов А и Б
диапазон частот   от 0 до 10 МГц; от 10 Гц до 10 МГц
чувствительность для синусоидального сигнала  20 мВ
чувствительность для импульсного сигнала   60 мВ
динамический диапазон с использованием аттенюатора 1:5; 1:10; 1:50, не более 10 В
ручная регулировка уровня запуска  от +2 В до  2 В
автоматическая установка уровня запуска   от 1 кГц до 10 МГц
входное сопротивление  1 МОм
входная емкость  50 пФ
Данные при роботе канала С
диапазон частот  от 10 Гц до 200 МГц
чувствительность для синусоидального сигнала  10 мВ
чувствительность для импульсного сигнала при длительности импульса, не менее 5 нс  60 мВ
динамический диапазон, с использованием внешнего аттенюатора, не более 10 В
входное сопротивление  50 Ом
Данные при роботе частотомера канала d
диапазон частот  от 0,2 ГГц до 2 ГГц
чувствительность при частотах, не более 1 ГГц  20 мВ
чувствительность при частотах, не менее 1 ГГц  20 мкВ
динамический диапазон, с использованием внешнего аттенюатора с мощностью 100 мВт, не более 3 В
входное сопротивление  50 Ом
Основные измерительные режимы, измерение частоты и периода, входы А, Б, С и d
для синусоидального сигнала  от 0,01 Гц до 2 ГГц
для импульсного сигнала  от 0,01 Гц до 100 МГц
Погрешность измерения частоты и периода – δfT=|δ|+|δзап|+∆tразр/τсч, где
δо – относительная погрешность по частоте внутреннего опорного генератора или внешнего источника, используемого вместо внутреннего опорного генератора
τсч – время счета прибора
∆tразр – 5∙10-9 с аппаратурная разрешающая способность
δзап – погрешность запуска, определяемая при синусоидальной форме входного сигнала при запуске в точке с максимальной крутизной (нулевом уровне запуска) по формуле  ±(85 мкВ+0,3∙Uп)/Um∙n
Измерение отношения частот
диапазон высшей из сравниваемых частот (входи А, Б, С, d) – от 0,01 Гц до 2 Гц
диапазон низшей из сравниваемых частот (входи А, Б, С) – от 0,01 Гц до 200 МГ
Измерение счета числа электрических колебаний
диапазон частот (входы А и Б)  от 0,01 Гц до 10 МГц
Номинальное значение частоты внутреннего опорного генератора
5 МГц
Диапазон коррекции частоты опорного генератора при выпуске прибора в каждую сторону от номинального значения, не менее
7,5∙10-7
Относительная погрешность по частоте опорного генератора
за 30 суток  ±1,5∙10-7
за 12 месяцев  ±5∙10-7
за 24 месяца  ±7,5∙10-7
Общие данные
Потребляемая мощность
80 В∙А
Питание
напряжением  от 198 В до 242 В; от 209 В до 231 В
частотой  от 49 Гц до 51 Гц; от 390 Гц до 410 Гц
Глубина
395 мм
Ширина
371 мм
Высота
136 мм
Вес
10 кг
Комплект поставки
Частотомер электронно-счетный Ч3-74
Варианты написания в сети Internet
Ч 3-74,Ч3 74, Ч3/74
