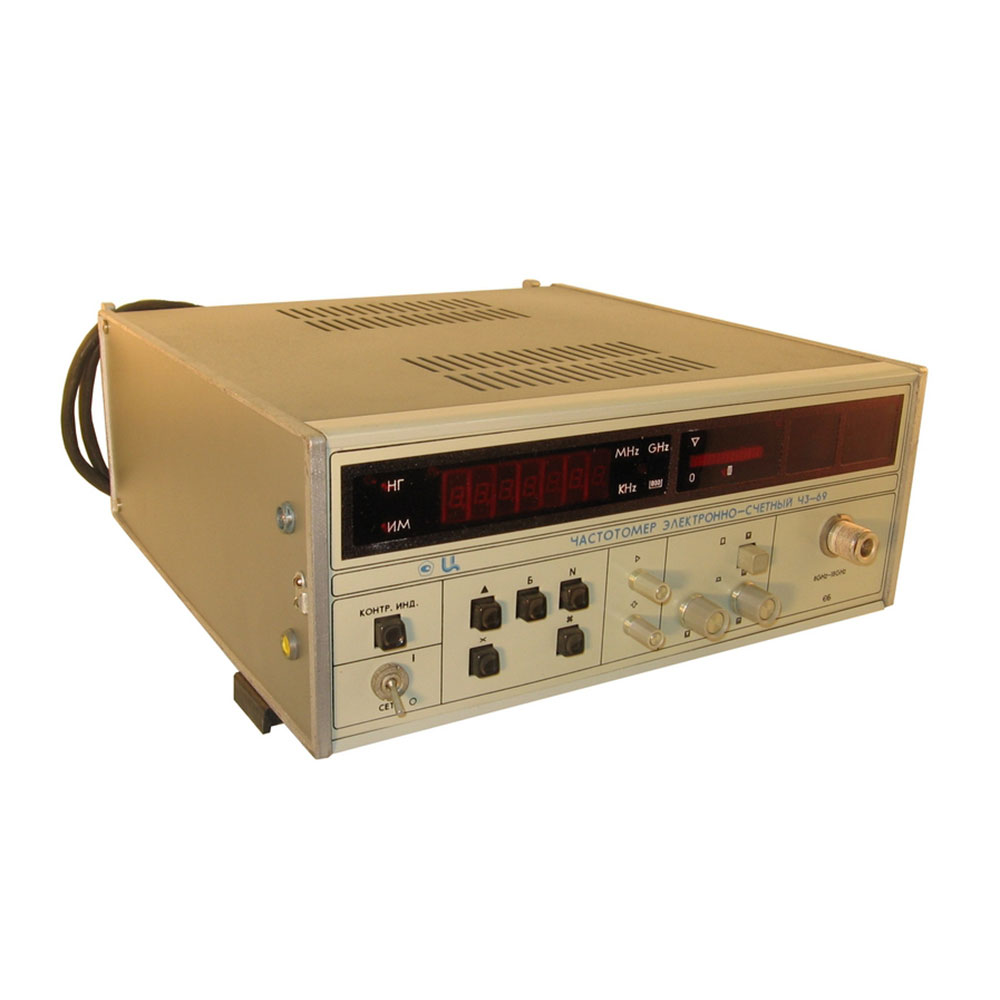

Ч3-69 частотомер электронно-счетный

ИЗМЕРИТЕЛЬ (БАТУМИ)
  • Производитель: Завод Измеритель (Чапич)
  • Страна происхождения: Армения
  • Модель: Ч3-69
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЕЯ2.721-038
  • Госреестр: 9969-85
  • Межповерочный интервал: 1 год
  • Количество каналов: н/д
  • Диапазон частот: 8 ГГц-18 ГГц
  • Период: н/д
  • Питание: 220 В 50 Гц, 220 и 115 В 400 Гц
  • Габаритные размеры: 330х136х356 мм
  • Вес: 9 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

5 000 ₽ за 2 товара

Описание

Частотомер электронно-счетный Ч3-69 предназначен для измерения частоты непрерывных синусоидальных сигналов, несущей частоты ИМ и АМ сигналов, выдачи напряжения кварцованной частоты. Прибор применяется при настройке, калибровке и испытаниях различных приемопередающих трактов, фильтров и СВЧ-генераторов, для настройки систем связи и других устройств.

Встроенный микропроцессорный контроллер обеспечивает автоматизированное определение номера гармоники и вычисление непосредственного значения измеряемой частоты с индикацией его на цифровом табло прибора. Частотомер  обладающий широким диапазоном измеряемых частот, является малогабаритным прибором, предназначенным для работы в жёстких условиях эксплуатации.

Главные особенности

  • Измерение частоты 8 ГГц -18 ГГц
  • Полуавтоматическое вычисление частоты сигналов СВЧ
  • Жесткие условия эксплуатации

Ч3-69

Официальная гарантия

Приобретая частотомер электронно-счетный Ч3-69 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Заменяет

  • Ч2-31
  • Ч2-38
  • Ч2-39
  • Ч3-51

Техническая документация

Ч3-68, Ч3-69 Техническое описание и инструкция по эксплуатации

Артикул: 1012656 Категория:

Технические характеристики

Производитель
Завод Измеритель (Чапич)
Модель
Ч3-69
Гарантия
12 месяцев
Госреестр
9969-85
Технические условия (ТУ)
ЕЯ2.721-038
Межповерочный интервал
1 год
Параметры
Диапазон частот
8 ГГц-18 ГГц
Уровень входного сигнала
0,3-5 мВт
Относительная погрешность измерения частоты
δнг = ±(δо+2·10-7+δзап)
Где:
δо – относительная погрешность по частоте внутреннего опорного генератора или внутреннего источника, используемого вместо внутреннего опорного генератора; dзап – относительная погрешность запуска
Измерение несущей частоты импульсно модулированных сигналов
8-18 ГГц
Относительная погрешность измерения несущей частоты
δнг = ± (δ + Dfсл/fизм+2·10-6)
Где:
Dfсл – погрешность сличения по нулевым биениям: при сличении по внешнему осциллографу ≤ 100 кГц, при сличении по внутреннему индикатору tи > 1 мкс; fизм – значение измеряемой частоты, кГц
Опорный кварцевый генератор
Номинальное значение частоты
5 МГц
Диапазон коррекции частоты
≥ 2,5·10-6 в каждую сторону от минимального значения
Относительная погрешность по частоте в пределах
за 30 суток ±5·10-7
за 12 месяцев ±2·10-6
Относительное изменение частоты при изменении температуры на 1°С в пределах
±1,6·10-9
Общие данные
Потребляемая мощность
60 В·А
Питание
220 В 50 Гц, 220 и 115 В 400 Гц
Глубина
356 мм
Ширина
330 мм
Высота
136 мм
Вес
9 кг
Комплект поставки
Частотомер электронно-счетный Ч3-69
