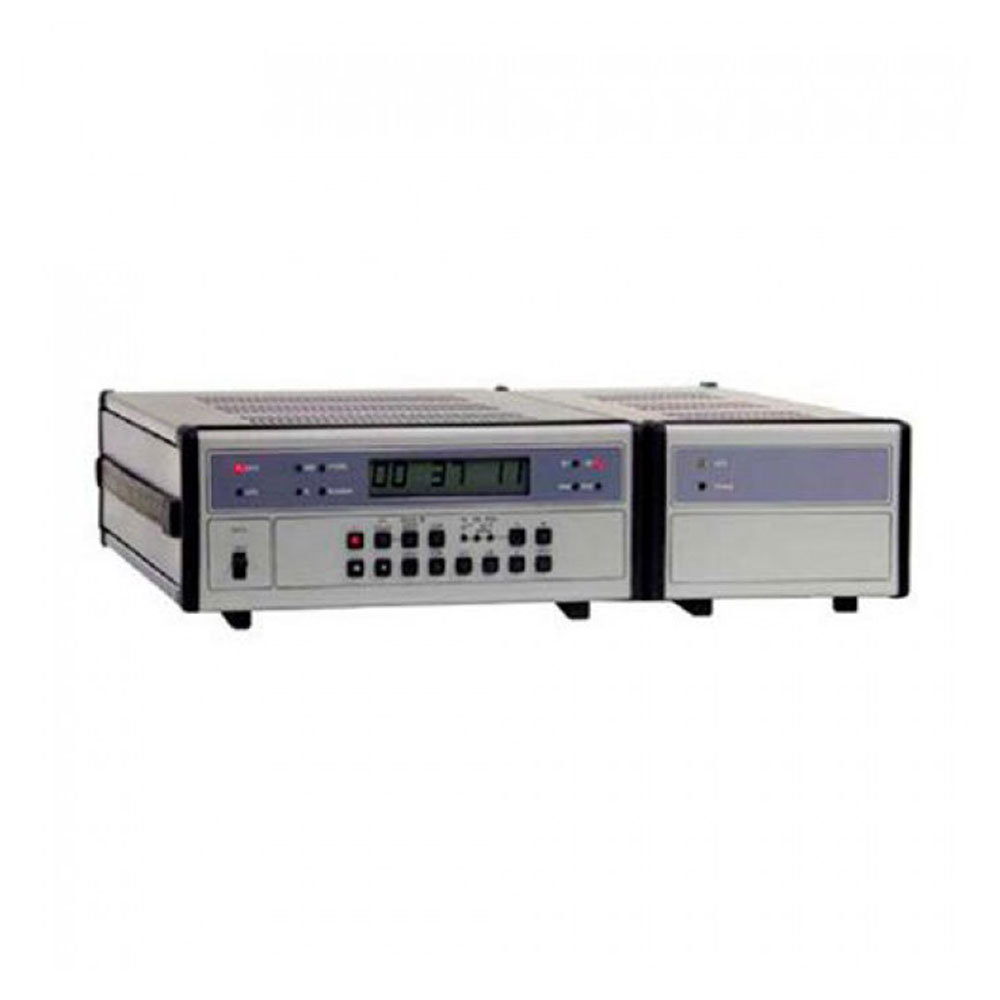

Ч1-83/2 стандарт частоты и времени

Ч1-83/2 стандарт частоты и времени

КВАРЦ
  • Производитель: Кварц
  • Страна происхождения: Россия
  • Модель: Ч1-83/2
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ЕЭ2.721.718 ТУ, ГОСТ 22261-94, ГОСТ 23512-88
  • Госреестр: 13444-03
  • Межповерочный интервал: 1 год
  • Номинальная частота выходных сигналов: 1 МГц; 5 МГц; 10 МГц
  • Питание: 220 В, 50 Гц; (от сети постоянного тока  27 В)
  • Габаритные размеры: 496х129х459 мм
  • Вес: 19 кг

На товары «с хранения» гарантийный срок составляет 9 месяцев

Цена по запросу

22 800 ₽ за 2 товара

Описание

Стандарт частоты и времени Ч1-83/2 рубидиевый предназначен для поверки кварцевых генераторов, средств измерений времени и частоты, хранения единиц частоты и времени. Прибор используется в системах навигации, телефонной и радиосвязи, телекоммуникационных сетях, при разработке, производстве и эксплуатации частотно-измерительной и радиоизмерительной аппаратуры. Ч1-83/2 представляет собой комплекс, состоящий из рубидиевого стандарта частоты Ч1-81, принцип действия которого основан на стабилизации частоты кварцевого генератора по частоте электромагнитного поглощения при переходе атомов рубидия-87 из одного энергетического состояния в другое, и компаратора частотного ЧК7-51, обеспечивающего вычисление статистических характеристик исследуемых сигналов и имеющего выход в КОП.

Ч1-83

Официальная гарантия

Приобретая стандарт частоты и времени Ч1-83/2 в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Техническая документация

Ч1-83, Ч1-83/2, Ч1-83/3 Описание типа СИ

Артикул: 1012708 Категория:

Технические характеристики

Производитель
Кварц
Модель
Ч1-83/2
Гарантия
12 месяцев
Госреестр
13444-03
Технические условия (ТУ)
ЕЭ2.721.718 ТУ, ГОСТ 22261-94, ГОСТ 23512-88
Межповерочный интервал
1 год
Параметры
Номинальное значение частоты выходного сигнала
1 МГц; 5 МГц; 10 МГц
Пределы допускаемой относительной погрешности по частоте сигнала 5 МГц
±2∙10-11
Среднее относительное изменение по частоте сигнала 5 МГц за 1 сутки после 24 ч с момента включения при изменении температуры окружающей среды в пределах ±1°С, не более
±1∙10-12
Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц за 1 сутки при изменении температуры окружающей среды в пределах ±1°С, не более
4∙10-12
Пределы допускаемой относительной погрешности по частоте сигнала 5 МГц на межповерочном интервале
±3,7∙10-10
Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц, через 2 ч после включения
за 1 с, не более 2∙10-11
за 10 с, не более 1∙10-11
за 100 с, не более 5∙10-12
Среднее квадратическое относительное двухвыборочное отклонение частоты сигнала 5 МГц, через 4 ч после включения
за 1 с, не более 1∙10-11
за 10 с, не более 5∙10-12
за 100 с, не более 3∙10-12
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 5 МГц, на частоте анализа
10 Гц, не более 100 дБ/Гц
100 Гц, не более 120 дБ/Гц
1 кГц; 10 кГц, не более 140 дБ/Гц
Подавление гармонической составляющей, не менее
40 дБ
Напряжение выходного сигнала на нагрузке 50 Ом
от 0,8 В до 1,2 В
Параметры измеряемого сигнала
номинальное значение частоты  5 МГц или 10 МГц
относительная разность частот измеряемого и опорного сигнала  10-6
напряжение на нагрузке 50 Ом  от 0,7 В до 1,3 В
подавление гармонической составляющей, не менее 30 дБ.
Пределы допускаемой погрешности измерений средней относительной разности частот
за 1 с  ±1∙10-11
за 10 с и 100 с  ±1∙10-12
Параметры сигналов основной и вспомогательной (задержанной) шкалы времени
период следования импульсов  1 с
полярность импульсов  положительная
длительность импульсов  от 10 мкс до 20 мкс
длительность фронта импульса между уровнями от 0,1 до 0,9 – 0,03 мкс
амплитуда импульсов на нагрузке 50 Ом, не менее 2,5 В
Пределы допускаемой абсолютной погрешности синхронизации основной шкалы времени импульсами внешней шкалы времени
±0,1 мкс
Параметры импульсов синхронизации
частота следования  1 Гц
полярность импульсов  положительная
длительность импульсов  от 10 мкс до 20 мкс
длительность фронта импульса между уровнями от 0,1 до 0,9 – 0,03 мкс
амплитуда импульсов на нагрузке 50 Ом, не менее 2,5 В
Диапазон изменений задержки основной и вспомогательной шкал времени с шагом 0,1 мкс
от 0 до 999 999,9 мкс
Общие данные
Средняя наработка на отказ, не менее
10 000 часов
Условия эксплуатации
температура окружающего воздуха  от 0°С… до +50°С
относительная влажность при +25 С  до 98%
атмосферное давление от 84 кПа до 106,7 кПа
Продолжительность работы
непрерывная
Потребляемая мощность в рабочем режиме
от сети переменного тока, не более 60 В∙А
от сети постоянного тока  не более 38 Вт
Питание
220 В, 50 Гц
от сети постоянного тока  27 В
Глубина
496 мм
Ширина
459 мм
Высота
129 мм
Вес
19 кг
Комплект поставки
Стандарт частоты и времени Ч1-83/2
