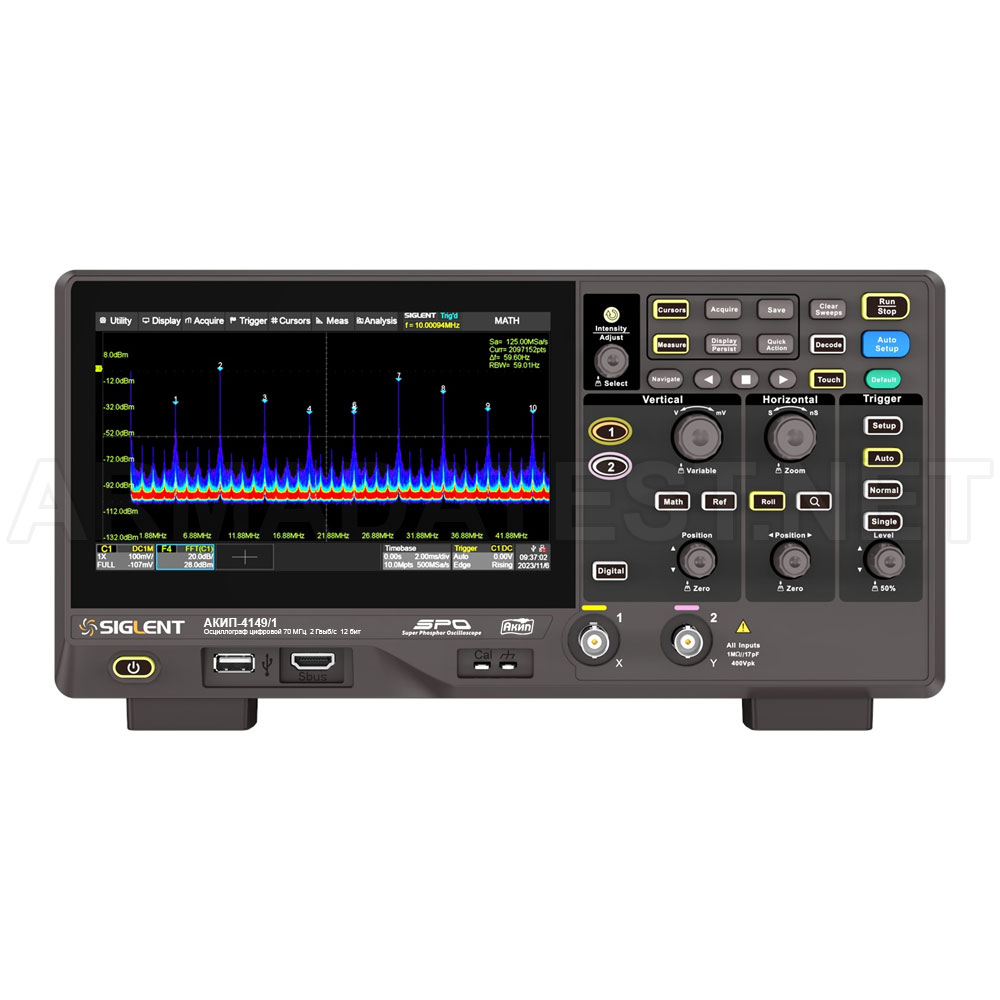

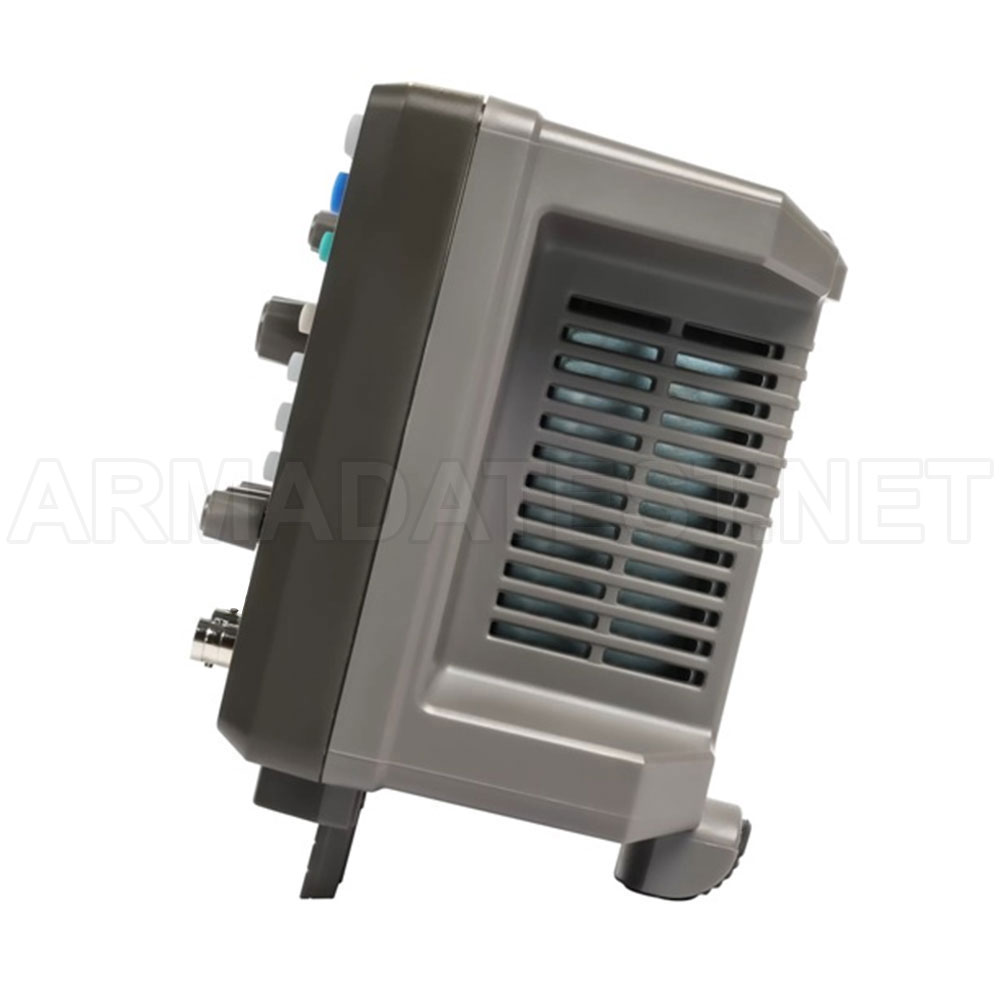

АКИП-4149/1 Осциллограф цифровой
АКИП-4149/1 Осциллограф цифровой
АКИП-4149/1 Осциллограф цифровой
АКИП-4149/1 Осциллограф цифровой
АКИП-4149/1 Осциллограф цифровой
АКИП-4149/1 Осциллограф цифровой

АКИП-4149/1 Осциллограф цифровой

АКИП

Без поверки С поверкой

  • Производитель: АКИП
  • Страна производителя: Россия
  • Страна происхождения: Китай
  • Модель: АКИП-4149/1
  • Гарантия: 36 месяцев
  • Госреестр СИ (ГРСИ): 96430-25 до 12.09.2030
  • Межповерочный интервал (МПИ): 1 год
  • Количество каналов: 2 канала
  • Полоса пропускания: 70 МГц
  • Частота дискретизации: 2 Гвыб/с
  • АЦП: 12 бит
  • Дополнительно: функция логического анализатора, функция генератора сигналов, измерение мощности, измерение показателей качества электроэнергии (ПКЭ)
  • Питание: 100 … 240 В (50/ 60 Гц), 80 Вт максимум (4 Вт в режиме ожидания)
  • Габаритные размеры: 312×132.6×151 мм
  • Масса: 2.6 кг

46 930 ₽

Описание осциллографов цифровых серии АКИП-4149

Цифровые запоминающие осциллографы высокого разрешения серии АКИП-4149 в своей основе имеют 12-разрядные аналого-цифровых преобразователи с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц и 70 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.

В серии АКИП-4149 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4149.

Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.

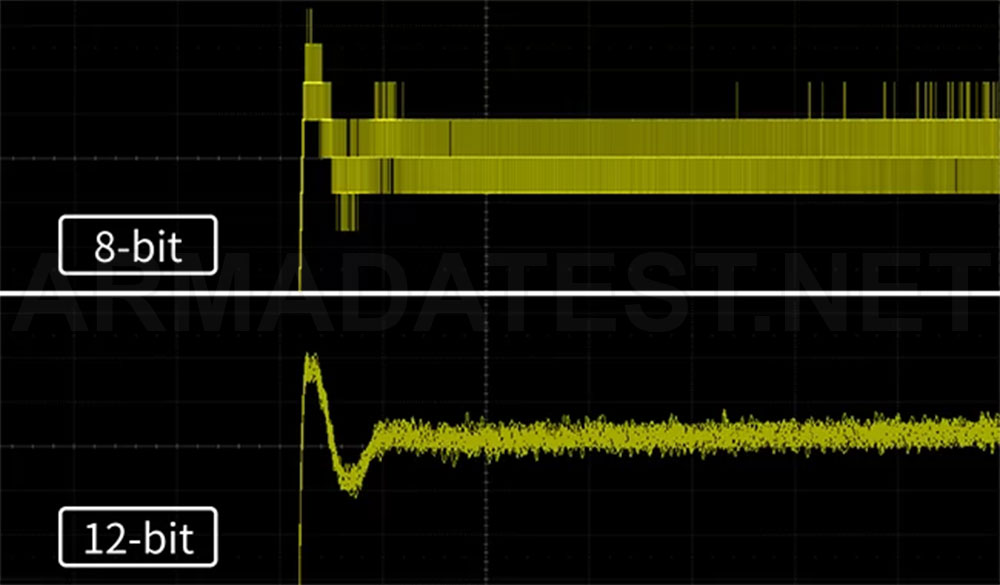

12-битное разрешение
Осциллографы высокого разрешения обладают превосходными возможностями обнаружения и отображения сигналов, что позволяет анализировать детали и характеристики сигналов и дает большое преимущество в таких приложениях, как высокоточное тестирование источников питания, измерение пульсаций источника питания, оптимизация производительности оборудования и тестирование блоков управления двигателем.

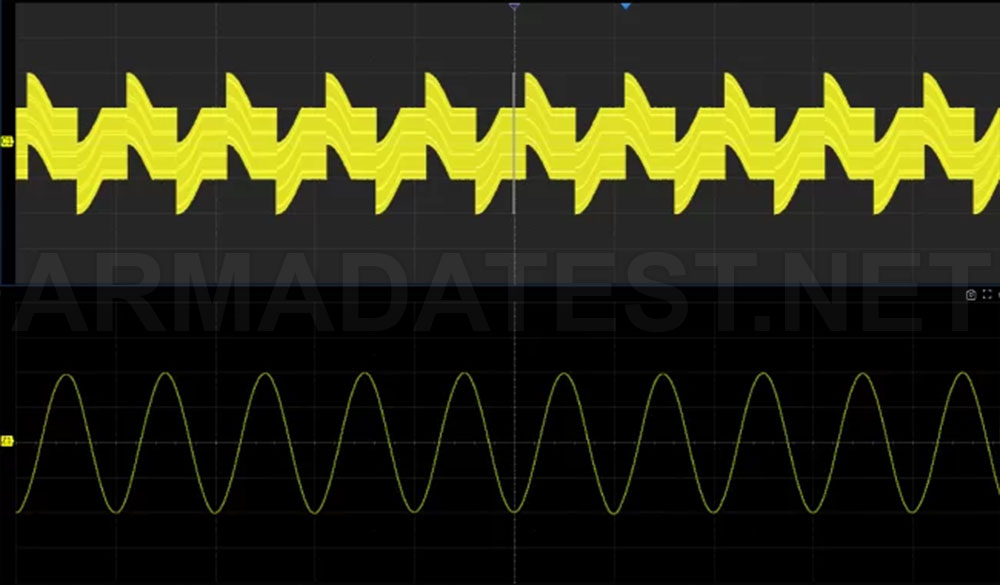

Большая глубина памяти
Благодаря максимальной глубине памяти до 100 Mвыб, АКИП-4149 подходит для наблюдения и анализа сигналов большой длительности, низкочастотных сигналов и переходных явлений.

Осциллографы цифровые серии АКИП-4149

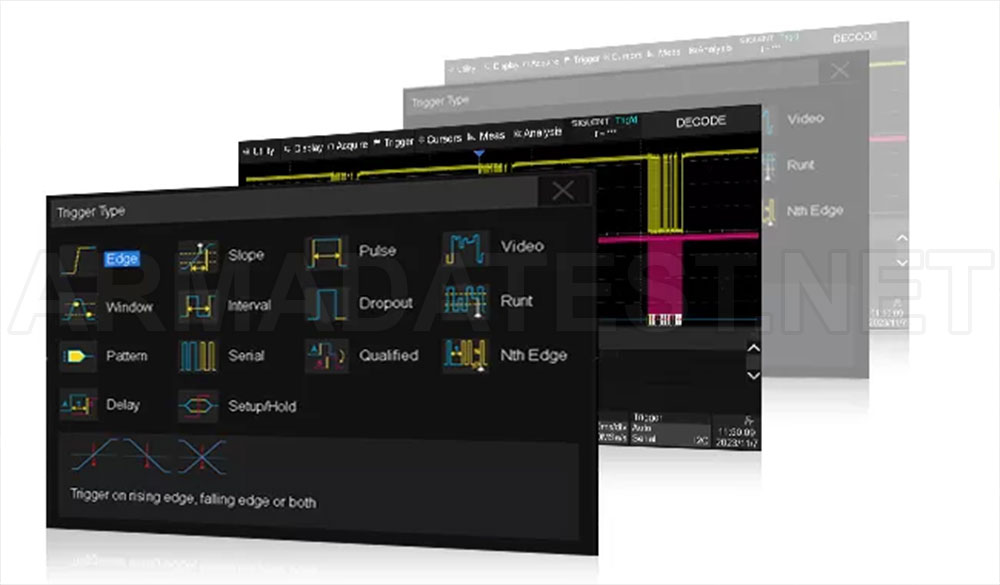

Разнообразные схемы синхронизации и декодирование
АКИП-4149 имеет различные типы триггеров, включая синхронизацию по фронту, наклону, задержку, установку/удержание. Он поддерживает синхронизацию и декодирование протоколов I2C, SPI, UART для встраиваемых систем и протоколов CAN, LIN в автомобильной промышленности.

Осциллографы цифровые серии АКИП-4149

Особенности осциллографов цифровых серии АКИП-4149

  • 12-битное разрешение
  • 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с
  • Входные каскады с минимальным уровнем шума 70 мкВ (среднеквадратичное значение) при полосе пропускания 200 МГц
  • 2 либо 4 аналоговых канала, полоса пропускания до 200 МГц
  • SPO технология
  • Скорость захвата сигналов до 120 000 осциллограмм/с (обычный режим) и 500 000 осциллограмм/с (последовательный режим)
  • Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
  • Длина записи до 100 Мвыб
  • Цифровая система синхронизации
  • Интеллектуальный триггер: фронт, наклон, ширина импульса, окно, короткий интервал, интервал, падение, шаблон, видео (поддерживается HDTV), квалифицированный, N-й фронт, задержка, время установки/удержания
  • Запуск и декодирование последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
  • Режим сегментированного сбора данных (последовательный), разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим паузой между сегментами для захвата квалифицирующего события
  • Функция записи истории сигнала (история), максимальная длина записываемого сигнала составляет 80 000 кадров
  • Автоматические измерения более чем 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям.
  • 4 математические трассировки (БПФ 2 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул
  • Множество функций анализа данных, таких как поиск, навигация, счетчик, график Боде и анализ мощности
  • Высокоскоростная аппаратная функция тестирования по маске с инструментом «Редактор масок» для создания пользовательских масок
  • 16 цифровых каналов (опционально)
  • Генератор сигналов 25 МГц (опция)
  • 7-дюймовый TFT-ЖК-дисплей с разрешением 1024*600; емкостный сенсорный экран с поддержкой мультитач-жестов
  • Интерфейсы включают в себя: USB-хосты, USB-устройства (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, триггерный выход
  • Встроенный веб-сервер поддерживает удаленное управление через порт LAN с помощью веб-браузера. Поддерживает команды удаленного управления SCPI. Поддерживает внешнюю мышь и клавиатуру. Поддерживает NTP

Функции осциллографа цифрового АКИП-4149/1

Тип осциллографа
Цифровой
Число каналов
2
Полоса пропускания
70 МГц
Максимальная частота дискретизации
2 ГГц
Максимальный объем памяти
50 МБ
АЦП (бит)
12 бит
Сопротивление входа
1 МОм
Логические каналы
16 (опция)
Особенности
Осциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция – Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (2 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, I2C, SPI, UART/RS232, CAN, LIN. Опция – логический анализатор 16 каналов. Опция – функциональный генератор до 25 МГц. Опция – измерение мощности и показателей качества электроэнергии (ПКЭ).
Интерфейс
USB, LAN
Дисплей
TFT емкостный сенсорный, диагональ 17,78 см, разрешение 1024х600
Масса (кг)
2,6

Официальная гарантия на АКИП-4149/1 Осциллограф цифровой

Приобретая в нашей компании АКИП-4149/1 Осциллограф цифровой вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить АКИП-4149/1 Осциллограф цифровой в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре АКИП-4149/1 Осциллограф цифровой

Если вам необходимо уточнить информацию о товаре АКИП-4149/1 Осциллограф цифровой – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – АКИП-4149/1 Осциллограф цифровой, а так же комплекте поставки, внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1013459 Категория:

Характеристики осциллографа цифрового АКИП-4149/1

Параметр
Значение
Канал вертикального отклонения
Число каналов
2
4
2
4
2
4
Полоса пропускания (-3 дБ, 50 Ом)
70 МГц
100 МГц
200 МГц
Время нарастания (50 Ом)
≤ 5 нс
≤ 3,5 нс
≤ 1,8 нс
Ограничение ПП
20 МГц
20 МГц
20 МГц
Коэффициент отклонения (Коткл.)
500 мкВ/дел…1 В/дел
Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом)
не более 70 мкВ, в полной полосе пропускания при использовании согласованной нагрузки 50 Ом
Погрешность измерения постоянного напряжения при Uсм = 0 В
500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1)
5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где
Kо – значение коэффициента отклонения, мВ/дел
Uсм – установленное значение напряжения смещения, мВ
Диапазон установки смещения
500 мкВ/дел … 5 мВ/дел: ± 1,6 В;
5,1 мВ/дел … 10 мВ/дел: ± 4 В;
10,2 мВ/дел … 100 мВ/дел: ± 8 В;
102 мВ/дел … 1 В/дел: ± 80 В;
1,02 В/дел … 10 В/дел: ± 400 В
Погрешность установки уровня постоянного смещения, мВ
± (0,005x|Uсм|+0,005x|Uпр|+1), где
Uсм – установленное значение напряжения смещения, мВ
Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс
1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение
≤ 400 Впик (DC+AС пик), DC…10 кГц
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)
2 нс/дел…1000 с/дел
2 нс/дел…1000 с/дел
1 нс/дел…1000 с/дел
Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора
±2,5·10-5
Погрешность измерения временных интервалов
±(δF·Tизм+2/Fд), где
δF – относительная погрешность частоты внутреннего опорного генератора
Tизм – измеренный временной интервал, с
Fд – частота дискретизации, Гц
Режимы работы
Основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источник синхросигнала
Любой из каналов, сеть, логический канал
Режимы запуска развертки
Автоматический, ждущий, однократный
Виды синхронизации
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN
Предзапуск
0…100% памяти
Послезапуск
0…10000 делений
Вид входа
Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации
0,6 деления шкалы
Аналого-цифровое преобразование
Разрешение по вертикали
12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES)
Частота дискретизации
2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала
Интерполяция
SinX/X, X
Длина записи
50 МБ/кан – активен один канал
25 МБ/кан – активны два канала
10 МБ/кан – активны три или четыре канала
100 МБ/кан – активен один канал
50 МБ/кан – активны два канала
25 МБ/кан – активны три или четыре канала
Скорость обновления экрана
80.000 осц./с – нормальный режим
120.000 осц./с – нормальный режим
до 500.000 осц./с в режиме сегментированной развертки
Пиковый детектор
2 нс
Режимы работы
Выборка, пиковый детектор
Курсорные измерения
Источник курсоров
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции
Ручное управление: время – X1, X2, (X1-X2), (1/ΔT); амплитуда – Y1, Y2, (Y1-Y2)
Режим отслеживания: время – X1, X2, (X1-X2)
Автоматические измерения
Источник измерений
КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ
Диапазон измерений
Весь экран или ограниченно (определяется курсорами)
Функции по вертикали
Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонтали
Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер
Дополнительные
Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки
Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика
Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
До 1024 отсчетов
Математика
Математические каналы
F1, F2, F3, F4
Источник математики
КАН1 … КАН4, F1 … F4, Z1 … Z4
Функции
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул
БПФ – частотный анализ при длине памяти 2 МБ
АЧХ анализ
Измерительный канал
Любой из аналоговых каналов
Поддерживаемый источник сигнала
SAG1021I – аппаратная опция генератора сигналов
Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3418, АКИП-3422
Тип развертки
Прямая, многоуровневая
Диапазон частот
10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений
Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
Дополнительные возможности
Режим HISTORY
Сохранение с временными метками последних 80.000 осциллограмм
Измерение мощности (опция)
Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Автоустановка
В/дел, с/дел, параметры синхросигнала
Режим X-Y
Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Декодирование
Формат данных
I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов
16
Частота дискретизации
1 ГГц максимум
Длительность импульса
от 3,3 нс
Длина памяти
до 10 МБ/канал
Синхронизация
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания
TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский
Генератор функциональный (опция)
Внешний модуль
SAG1021I
Число каналов
1
Формы сигналов
Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон
1 мкГц…25 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 25 МГц
Разрешение
1 мкГц
Погрешность установки
±5*10-5
Частота дискретизации
125 МГц
Длина памяти
16000 точек для произвольной формы
Разрядность ЦАП
14 бит
Выходной уровень
3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение
± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня
где
Voffset – установленно значение постоянного смещения
Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления
Vpp – установленное значение выходного уровня сигнала
Скважность
1 % ~ 99 % (для прямоугольника и импульса)
Симметрия
0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей
Цветной (TFT) емкостный сенсорный, диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений
Входы выходы
Передняя панель: USB 2.0 Host, Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник)
Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL)
Напряжение питания
100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания)
Условия эксплуатации
0…+50 °С, влажность не более 90% без образования конденсата
Габаритные размеры
312 х 132,6 х 151 мм
Масса
Нетто: 2,6 кг; Брутто: 3,8 кг

Внимание! Информация о технических характеристиках на товар АКИП-4149/1 Осциллограф цифровой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация осциллографа цифрового АКИП-4149/1

Осциллограф АКИП-4149/1
1 шт.
Шнур питания
1 шт.
Пробник
2 шт.
Кабель USB
1 шт.
CD с ПО
1 шт.

Внимание! Информация о комплекте поставки на товар АКИП-4149/1 Осциллограф цифровой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.
