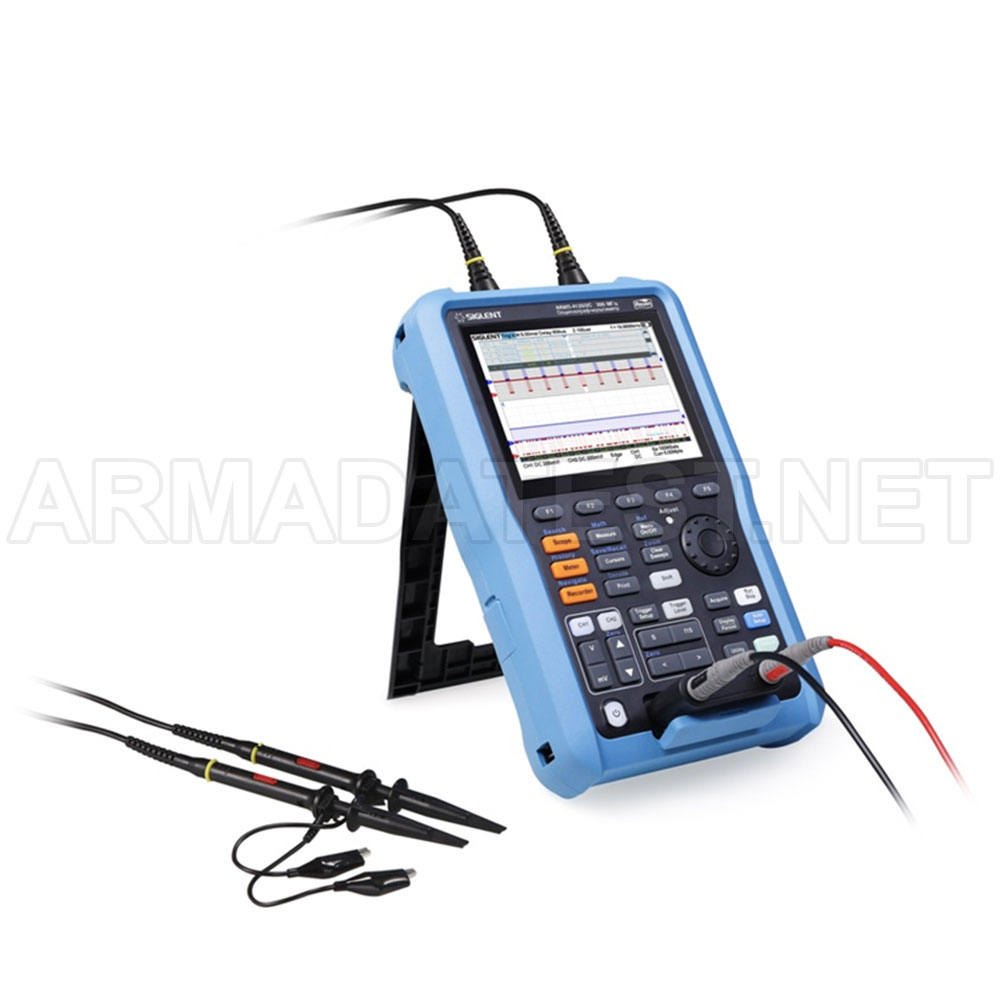

АКИП-4125/2С Осциллограф-мультиметр цифровой

АКИП

Без поверки С поверкой

  • Производитель: АКИП
  • Страна производителя: Россия
  • Страна происхождения: Китай
  • Модель: АКИП-4125/2С
  • Гарантия: 12 месяцев
  • Госреестр СИ (ГРСИ): 88169-23 до 06.02.2028
  • Межповерочный интервал (МПИ): 1 год
  • Количество каналов: 2
  • Полоса пропускания: 200 МГц
  • Частота дискретизации: 1 Гвыс/с
  • Дополнительные функции: измерение напряжения, измерение тока, измерение сопротивления, измерение емкости, прозвонка цепи, проверка диодов, регистратор данных
  • Габаритные размеры: 276×168×68 мм
  • Масса: 1.75 кг

117 610 ₽

Описание осциллографа-мультиметра цифрового АКИП-4125/2С

Осциллографы-мультиметры АКИП-4125С предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра.

Особенности осциллографа-мультиметра цифрового АКИП-4125/2С

  • Цифровой осциллограф, мультиметр, регистратор
  • Осциллограф: 2 канала, полоса пропускания: 200 МГц
  • Максимальная частота дискретизации реального времени 1 ГГц
  • Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов)
  • Автоматические измерения (до 38-и параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
  • Частотный анализ (БПФ), 1 млн. точек.
  • Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки)
  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
  • Режим сегментированной памяти: до 80.000 сегментов
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
  • Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту
  • Интерполяция: Sin X/х, линейная
  • Цифровой регистратор:
    • осциллограф (дискретизация 25 кГц), внутренняя память 50 МБ, внешняя до 2 ГБ
    • мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений
  • Мультиметр: True RMS измерение напряжения, силы тока (с помощью внешнего шунта), сопротивления, емкости, прозвонка цепи, проверка диодов
  • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
  • Автономное батарейное питание (5,5 ч работы)
  • Цветной ЖК-дисплей (14,22 см), разрешение 640*480
  • Интерфейсы: USB Host, USB Device (MicroUSB-TMC)
  • Поддержка подключения внешних USB-накопителей
  • Поддержка команд дистанционного управления SCPI
  • Степень защиты корпуса IP51

Функции осциллографа-мультиметра цифрового АКИП-4125/2С

Тип осциллографа
Осциллограф-мультиметр
Число каналов
2
Полоса пропускания
200 МГц
Максимальная частота дискретизации
1 ГГц
Максимальный объем памяти
12 МБ
АЦП (бит)
8
Сопротивление входа
1 МОм
Особенности
Цифровой осциллограф, мультиметр, регистратор. Автоматические и курсорные измерения. Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Математические функции и БПФ. Регистратор (во внутреннюю или внешнюю память) – осциллограмм и измерений (осциллограф и мультиметр). Мультиметр – измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов. Батарейное питание – Li-ion аккумулятор (до 5,5 ч). Степень защиты корпуса IP51. Прибор предназначен для автономной работы от аккумулятора. Сетевой адаптер из комплекта поставки используется для зарядки аккумуляторной батареи.
Интерфейс
USB
Дисплей
TFT, 14,22 см, 640х480
Масса (кг)
1,75 кг

Официальная гарантия на АКИП-4125/2С Осциллограф-мультиметр цифровой

Приобретая в нашей компании АКИП-4125/2С Осциллограф-мультиметр цифровой вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить АКИП-4125/2С Осциллограф-мультиметр цифровой  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре АКИП-4125/2С Осциллограф-мультиметр цифровой

Если вам необходимо уточнить информацию о товаре АКИП-4125/2С Осциллограф-мультиметр цифровой – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – АКИП-4125/2С Осциллограф-мультиметр цифровой, а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1015456 Категория:

Характеристики осциллографа-мультиметра цифрового АКИП-4125/2С

Параметр
Режим осциллографа
Канал вертикального отклонения
Полоса пропускания
0…100 МГц
0…200 МГц
Полоса пропускания
≤ 3,5 нс
≤ 1,7 нс
Коэффициент отклонения (К откл)
2 мВ/дел…100 В/дел
Погрешность установки К откл
± 3 % – ≥ 10 мВ/дел
± 4 % – < 10 мВ/дел
Постоянное смещение
2 мВ…296 мВ: ± 5 В; 302 мВ…7,5 В: ± 80 В; 7,6 В…100 В: ± 400 В
Входной импеданс
1 МОм (± 2 %) // 14 пФ (± 2 пФ)
Максимальное входное напряжение
300 Вскз КАТ II
Связь по входу
Открытый, закрытый, “земля”
Канал горизонтального отклонения
Коэффициент отклонения (К откл)
1 нс/дел…100 с/дел
Погрешность установки К откл
± 0,0025 %
Режим работы
Основной (Y-T), самописец (ROL) при Кразв ≥50 мс/дел, X-Y
Синхронизация
Источники синхронизации
Канал 1, Канал 2
Режимы запуска развертки
Автоколебательный, ждущий, однократный
Тип синхронизации
По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Аналого-цифровое преобразованрие
Разрядность АЦП
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERES))
Частота дискретизации
500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция
Sin (х)/х
Объем памяти
6 МБ на канал (12 МБ при объединении каналов)
Режим сбора данных
Стандартная выборка, усреднение (4 /…/ 1024), пиковый детектор 2 нс, накопление (1 с, 5 с, 10 с, 30 с, бесконеч., выкл.), самописец (от 50 мс/дел)
Измерения
По вертикали
Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
По горизонтали
Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность, фаза
Измерение временной задержки
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Статистика
Текущее значение, Макс, Мин, СКО
Курсорные
∆U, ∆T, ∆1/T (вручную), режим «слежение»
Математика
Функции
+, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ
Источник математики
КАН1, КАН2
Регистратор
Осциллограф
Источник
КАН1, КАН2, КАН1 и КАН2
Частота дискретизации
1 Гц … 25 кГц (в последовательности 1-2-5)
Память
50 МБ (внутренняя память), до 2 ГБ (внешняя память)
Длительность записи
При максимальной дискретизации:
23 минуты во внешнюю память, один канал (11 минут на два канала)
При минимальной дискретизации:
22 часа во внешнюю память, один канал (11 часов на два канала)
Формат данных
Binary
Измерения
Источник
Автоматические измерения, Мультиметр, Автоматические измерения и мультиметр
Интервал регистрации
0,1 с … 10 м
Каналы регистрации
До 4-х каналов (измерения + мультиметр)
Память
До 3,6 МБ один канал, 900 кБ в 4-х канальном режиме
Длительность записи
До 100 часов при минимальном интервале
Формат данных
Binary
Экспорт данных
Binary, csv, matlab
Режим мультиметра
Постоянное и переменное (СКЗ) напряжение
Пределы измерения напряжений DC
60 мВ, 600 мВ, 6 В, 60 В, 600 В
Пределы измерения напряжений AC
60 мВ, 600 мВ, 6 В, 60 В, 600 В (45 Гц … 400 Гц)
Разрешение
Постоянное:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
Переменное: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
Погрешность
Постоянная: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
Переменная: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
Параметры входа
300 Вскз КАТ III, 600 Вскз КАТ II
Постоянный и переменный (СКЗ) ток
Предел измерений
60 мА, 600 мА, 6 А, 10 А
Диапазон частот переменного тока: 45 Гц … 400 Гц
Разрешение
10 мкА, 100 мкА, 1 мА, 10 мА
Погрешность измерения
± 4 % ± 10 емр (60/ 600 мА), ± 5 % ± 5 емр (6/ 10 А)
Предел измерений
600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение
0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
Погрешность
± 1 % ± 5 емр, ± 4 % ± 5 емр (60 МОм)
Прозвон цепи
Порог срабатывания
< 50 Ом
Индикация
Непрерывный звуковой сигнал f=2 кГц
Испытание P-N
Максимальный ток теста
1,5 мА
Напряжение теста
0…2 В
Ёмкость
Предел измерений
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
Разрешение
10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность
± 5 % ± 50 емр (40 нФ); ± 5 % ± 5 емр
Общие данные
ЖК-дисплей
Диагональ 14,22 cм, TFT (640 × 480); мультиметр – максимальная индикация «6.000»
Интерфейс
USB 2.0 – 2 шт. (device, host)
Универсальное питание
100 ~ 240 В, 50/60 Гц, 1,2 А, 9 Вт // 9 В пост./ 4 А (зарядное устройство); аккумуляторная батарея: Li-Ion 6900 мА*ч (до 5,5 ч автономной работы)
Условия эксплуатации
0 °С…40 °С; относительная влажность не более 85 %
Габаритные размеры
276 × 168 × 68 мм
Масса
1,75 кг (с аккумулятором – нетто), 3,5 кг – брутто

Внимание! Информация о технических характеристиках на товар АКИП-4125/2С Осциллограф-мультиметр цифровой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация осциллографа-мультиметра цифрового АКИП-АКИП-4125/2С

Осциллограф АКИП-4125/1С 1 шт.
Зарядное устройство 1 шт.
Пробник пассивный 2 шт.
Щуп измерительный 2 шт.
Кабель USB 1 шт.
Адаптер мультиметр для измерения тока до 600 мА 1 шт.
Адаптер мультиметр для измерения тока до 10 А 1 шт.
Сумка для транспортировки 1 шт.
Аккумуляторная батарея: Li-Ion 6900 мА*ч 1 шт.
Руководство по эксплуатации 1 шт.

Внимание! Информация о комплекте поставки на товар АКИП-4125/2С Осциллограф-мультиметр цифровой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.
