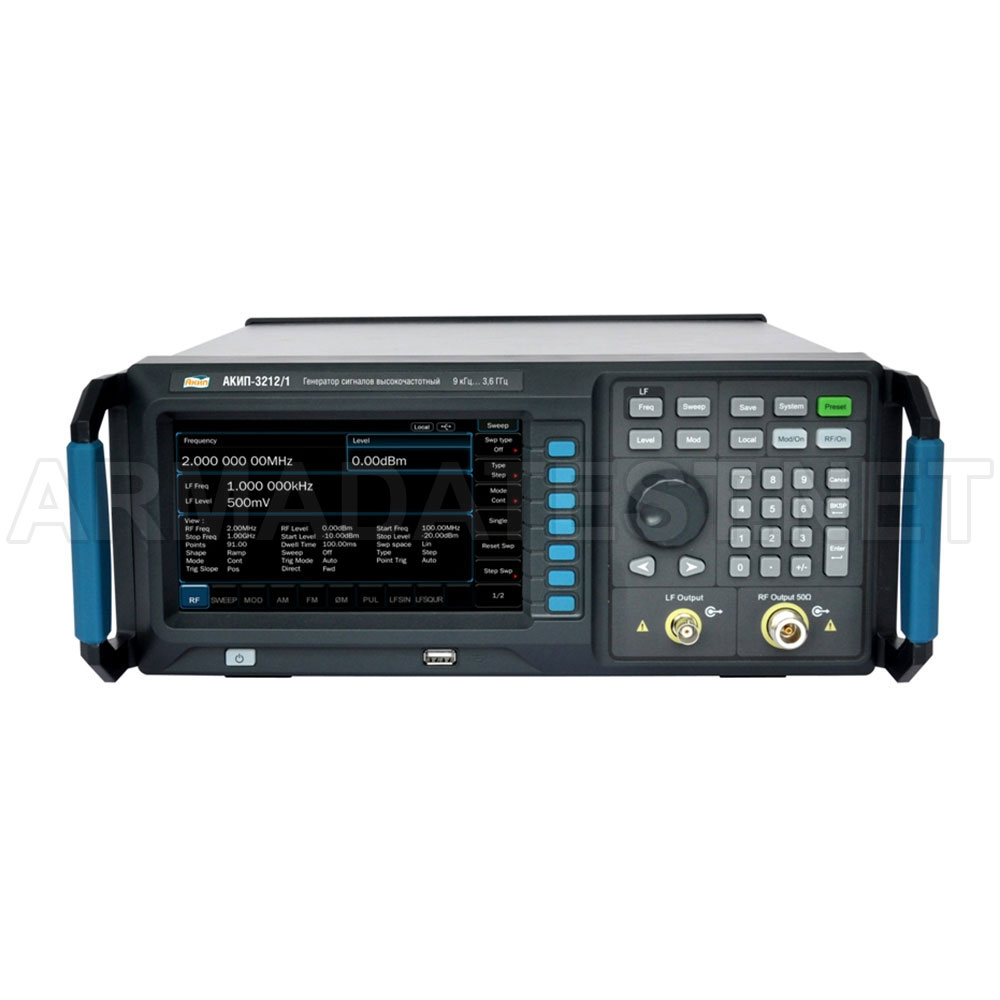

АКИП-3212/1 генератор сигналов высокочастотный

АКИП-3212/1 генератор сигналов высокочастотный

АКИП
  • Производитель: АКИП
  • Страна производителя: Россия
  • Страна происхождения: Китай
  • Модель: АКИП-3212/1
  • Гарантия: 12 месяцев
  • Количество каналов: 2
  • Частотный диапазон: 9 кГц … 3.6 ГГц
  • Форма сигнала: синусоидальный, прямоугольный
  • Габаритные размеры: 388×113×364 мм
  • Масса: 6 кг

243 690 ₽

Описание генератора сигналов высокочастотного АКИП-3212/1

АКИП-3212/1 генератор сигналов высокочастотный: 9 кГц … 3.6 ГГц.

Особенности генератора сигналов высокочастотного АКИП-3212/1

  • Диапазон частот ВЧ:
    • АКИП-3212/1: 9 кГц … 3,6 ГГц
    • АКИП-3212/2: 9 кГц … 6,5 ГГц
  • Диапазон частот НЧ: 0,01 Гц … 200 кГц
  • Разрешение по частоте 0,01 Гц
  • Погрешности установки частоты:
    • o стандартно: ±5×10-6
    • o опция OCXO: ±5×10-7
  • Нормируемый выходной уровень:
    • АКИП-3212/1: -110 дБм … +13 дБм
    • АКИП-3212/2: -120 дБм … +13 дБм
  • Разрешение по амплитуде: 0,01 дБ
  • Фазовый шум (отстройка 20 кГц):
    • АКИП-3212/1: < -105 дБн/Гц
    • АКИП-3212/2: < -107 дБн/Гц
  • Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, ИМ
  • Сенсорный ЖК-дисплей с диагональю 17 см
  • Интерфейсы: LAN, USB

Официальная гарантия на АКИП-3212/1 генератор сигналов высокочастотный

Приобретая в нашей компании АКИП-3212/1 генератор сигналов высокочастотный вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить АКИП-3212/1 генератор сигналов высокочастотный  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре АКИП-3212/1 генератор сигналов высокочастотный

Если вам необходимо уточнить информацию о товаре АКИП-3212/1 генератор сигналов высокочастотный – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – АКИП-3212/1 генератор сигналов высокочастотный, а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1012948 Категория:

Технические характеристики генератора сигналов высокочастотного АКИП-3212/1

Выходная частота
Диапазон
9 кГц … 3,6 ГГц
9 кГц … 6,5 ГГц
Дискретность установки
0,01 Гц
Пределы допускаемой относительной погрешности установки частоты
Стандартно: ±5×10-6
Опция OCXO: ±5×10-7
Есть вход сигнала внешней опорной частоты 10 МГц
Выходной уровень
Диапазон установки уровня выходного сигнала, 50 Ом
АКИП-3212/1
9 кГц ≤ f < 100 кГц
100 кГц ≤ f < 3 ГГц
3 ГГц < f ≤ 3,6 ГГц
-110 … +13 дБм
-110 … +20 дБм (-110 … +13 дБм)
-110 … +20 дБм (-90 … +13 дБм)
АКИП-3212/2
9 кГц ≤ f < 100 кГц
100 кГц ≤ f < 4 ГГц
4 ГГц < f ≤ 6,5 ГГц
-130 … +20 дБм (-110 … +13 дБм)
-130 … +20 дБм (-120 … +13 дБм)
-130 … +20 дБм (-110 … +13 дБм)
Разрешение
0,01 дБ
Погрешность установки
АКИП-3212/1
100 кГц ≤ f ≤ 3,6 ГГц
-110…-60 дБм ≤ 2 дБ
-60 дБм…+13 дБм ≤ 1 дБ
АКИП-3212/2
9 кГц ≤ f ≤ 100 кГц
-110…-90 дБм ≤ 0,7 дБ
-90…-60 дБм ≤ 0,7 дБ
-60…+13 дБм ≤ 0,7 дБ
100 кГц ≤ f ≤ 4 ГГц
-120…-90 дБм ≤ 1 дБ
-90…-60 дБм ≤ 0,9 дБ
-60…+13 дБм ≤ 0,7 дБ
100 кГц ≤ f ≤ 4 ГГц
-110…-90 дБм ≤ 1,3 дБ
-90…-60 дБм ≤ 1 дБ
-60…+13 дБм ≤ 0,7 дБ
Температура окружающей среды 20˚С…30˚С.
КСВН
≤1,8 при уровне ≤ -10 дБм
Защита выхода
Максимально допустимое обратное напряжение
50 Впост
Максимальная обратная входная мощность
1 Вт (1 МГц ≤ f ≤ 3,6 ГГц)
0,5 Вт (1 МГц ≤ f ≤ 6,5 ГГц)
Плотность фазовых шумов (отстройка 20 кГц)
100 кГц ≤ f ≤ 2,4 ГГц <-105 дБн/Гц
2,4 ГГц < f ≤ 3,6 ГГц <-100 дБн/Гц
100 кГц ≤ f ≤ 1,6 ГГц <-107 дБн/Гц
1,6 ГГц < f ≤ 3,6 ГГц <-105 дБн/Гц
3,6 ГГц < f ≤ 6,5 ГГц <-102 дБн/Гц
Уровень гармонических искажений**
<-30 дБн
диапазон частот: 1 МГц < f ≤ 3,6 ГГц уровень сигнала ≤+13 дБм
<-30 дБн
диапазон частот: 100 кГц < f ≤ 6,5 ГГц уровень сигнала ≤+13 дБм
Уровень негармонических искажений
<-60 дБн 100 кГц < f ≤ 2,4 ГГц
<-54 дБн 2,4 ГГц < f ≤ 3,6 ГГц
<-64 дБн 100 кГц < f ≤ 1,6 ГГц
<-60 дБн 1,6 ГГц < f ≤ 3,6 ГГц
<-55 дБн 3,6 ГГц < f ≤ 6,5 ГГц при уровне сигнала > -10 дБм и отстройке от несущей >10 кГц
Свипирование частота / уровень (ГКЧ)
Режим свипирования
Шаговый (линейный или логарифмический), по списку
Диапазон частот/уровня
Полный диапазон ВЧ выхода
Режим работы
Однократный, непрерывный
Форма свипирования
Треугольная, пилообразная
Число точек свипирования
Шаговый режим: 2 … 65535
По списку: 1 … 6001
Длительность точки
20 мс … 100 с
Источник синхронизации
Внешний, внутренний, ручной, по шине (USB, LAN)
НЧ выход
Формы сигнала
Синус, прямоугольник
Диапазон частот
0,01 Гц … 200 кГц – синус (разрешение: 0,01 Гц)
0,01 Гц … 20 кГц – прямоугольник (разрешение: 0,01 Гц)
Диапазон установки уровня выходного сигнала, 50 Ом
1 мВпик-пик … 3 Впик-пик (разрешение: 2 мВ)
Диапазон установки смещения постоянной составляющей
Максимально -3 В … +3 В (разрешение: 1 мВ)
Амплитудная модуляция (внутренняя / внешняя)
Диапазон установки коэффициента АМ
0 … 100 % (разрешение 0,1 %)
Погрешность установки коэффициента АМ, %
±(0,04·Кам+1), при Кам ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц
Частота модуляции
10 Гц … 100 кГц
Искажение
< 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <30%)
Частотная модуляция (внутренняя / внешняя)
Девиация частоты*
Макс. N*1 МГц
Погрешность установки девиации частоты (Δf), Гц
±(0,02·Δf+20)
Частота модуляции
10 Гц … 100 кГц
Коэффициент гармоник ЧМ
<2 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)
Фазовая модуляция (внутренняя / внешняя)
Девиация фазы*
N*5 рад
Разрешение
0,01 рад
Погрешность установки девиации фазы (Δφ), рад
±(0,01·Δφ + 0,1)
Частота модуляции
10 Гц … 100 кГц
Импульсная модуляция и генератор импульсов (внутренняя / внешняя)
Подавление в паузе
>70 дБн (100 кГц < f ≤ 3,6 ГГц)
>70 дБн (100 кГц < f ≤ 6,5 ГГц)
Фронт/срез
≤50 нс
Частота повторения импульсов
до 1 МГц
Диапазон установки периода следования
40 нс …170 с, разрешение 10 нс
Диапазон установки длительности импульса
10 нс … (170 с -10 нс), разрешение 10 нс
Диапазон установки задержки запуска
10 нс …170 с, разрешение 10 нс
Источник синхронизации
Внешний, внутренний, ручной, по шине (USB, LAN)
Генератор пачек импульсов
Число импульсов
1 … 2047
Число повторений
1 … 256
Длительность импульса
20 нс … 170 с
Входы / Выходы
Передняя панель
ВЧ выход
N тип (мама), 50 Ом
НЧ выход
BNC тип (мама), 50 Ом
Задняя панель
Вход синхронизации
BNC тип (мама), 1 кОм, 3,3 В TTL
Вход внешней модуляции
BNC тип (мама), 100 кОм/ 600 Ом/ 50 Ом (AC/DC), 1 Впик-пик
Импульс вход/выход
BNC тип (мама), 50 Ом, вход 0 В/ выход CMOS 3,3 В
Выход ОГ
10 МГц, BNC тип (мама), 50 Ом
Вход ОГ
10 МГц, BNC тип (мама), 50 Ом, +5 дБм … +10 дБм
Общие данные
ЖК-дисплей
Сенсорный емкостной, диагональ 17 см
Память
Встроенная, поддержка USB Flash дисков
Напряжение питания
100 – 240 В (автовыбор), 50/60 Гц
Потребляемая мощность
Не более 60 Вт
Рабочая температура
5…45°С
Интерфейсы
LAN, USB-Device
Габаритные размеры
 388×113×364 мм
Масса
6 кг
8 кг

Примечание:
*Масштабный коэффициент N:
– в диапазоне частот от 227,5 МГц до 455 МГц включительно, N=0,125
– в диапазоне частот свыше 455 МГц до 910 МГц включительно, N=0,25
– в диапазоне частот свыше 910 МГц до 1820 МГц включительно, N=0,5
– в диапазоне частот свыше 1820 МГц до 3600 МГц включительно, N=1
– в диапазоне частот свыше 3600 МГц до 6500 МГц включительно, N=2

Возможности одновременной модуляции:

АМПЛИТУДНАЯ
ЧАСТОТНАЯ
ФАЗОВАЯ
ИМПУЛЬСНАЯ
АМПЛИТУДНАЯ
x
●
●
(●)
ЧАСТОТНАЯ
●
x
x
●
ФАЗОВАЯ
●
x
x
●
ИМПУЛЬСНАЯ
(●)
●
●
x
  • – совместимо
    (●) – совместимо с ограничениями
    x – не совместимо

Внимание! Информация о технических характеристиках на товар АКИП-3212/1 генератор сигналов высокочастотный носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация генератора сигналов высокочастотного АКИП-3212/1

Генератор АКИП-3212/1 1 шт.
Руководство по эксплуатации+ программное обеспечение (CD) 1 шт.
Кабель питания 1 шт.
N-BNC коннектор 1 шт.

Внимание! Информация о комплекте поставки на товар АКИП-3212/1 генератор сигналов высокочастотный носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Файлы генератора сигналов высокочастотного АКИП-3212/1

Расширенные характеристики: АКИП-3212
