АКИП-2209/1 Мультиметр цифровой с поверкой

АКИП
  • Производитель: АКИП
  • Страна производителя: Россия
  • Страна происхождения: Индия
  • Модель: АКИП-2209/1
  • Гарантия: 12 месяцев
  • Госреестр СИ: 90690-23 до 08.12.2028 г.
  • Межповерочный интервал (МПИ): 1 год
  • Тип: цифровой
  • Постоянное напряжение: 1000 В
  • Переменное напряжение: 1000 В
  • Постоянный ток: 600 мА
  • Переменный ток: 600 мА
  • Сопротивление: 60 МОм
  • Дополнительные функции: прозвонка цепи, испытание p-n перехода, измерение температуры
  • Питание: 1,5В х2 шт (тип АА/ LR6)
  • Габаритные размеры: 200×91×54 мм
  • Масса: 0.500 кг
Эта модель без поверки: АКИП-2209/1

26 325 ₽

Описание мультиметра цифрового АКИП-2209/1

Предназначен для профессионального использования, обеспечивает безопасность, высокое разрешение, большой диапазон измерений, надежность, прочность, является полноценным инструментом для автоматизации испытаний и оснащен множеством различных измерительных функций, а также возможностью подключения к ПК по интерфейсу USB.

Особенности мультиметра цифрового АКИП-2209/1

  • Цифровой мультиметр True RMS

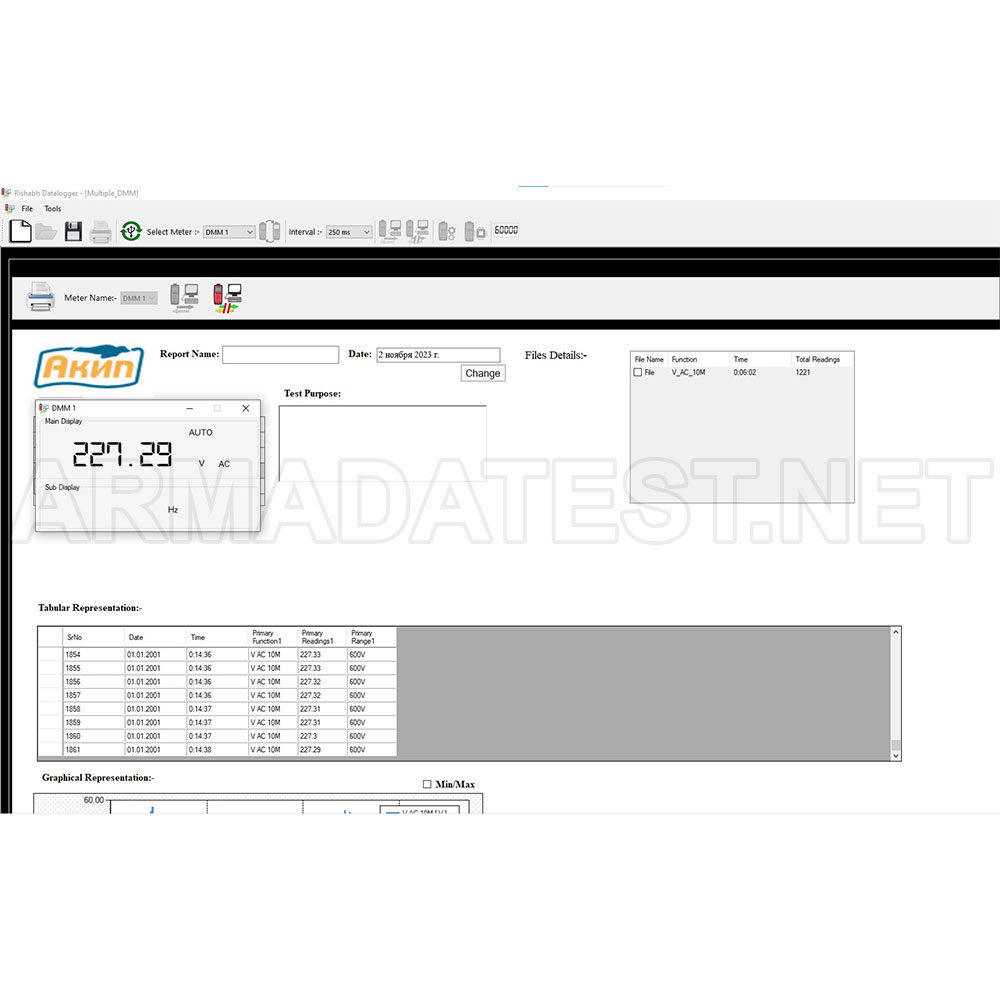

  • Возможность подключения к ПК по USB
  • Функция GO-NO-GO
  • Измерение температуры с помощью датчиков Pt100 и Pt1000
  • Внешний адаптер питания для длительных измерений
  • Поддержка внешнего трансформатора тока
  • Измерение проводимости

Функции мультиметра цифрового АКИП-2209/1

Измеряет
DCV, ACV, DCA, ACA, Сопротивление, Прозвон цепи, Температура, Проверка диодов
Напряжение постоянное
1000 В
Напряжение переменное
1000 В
Разрешение по напряжению
1 мкВ
Ток постоянный
600 мА
Ток переменный
600 мА
Разрешение по току
0,01 мкА
Сопротивление максимум
60 МОм
Разрешение по сопротивлению
0,01 Ом
Базовая погрешность
0,05 %
Интерфейс
USB (опц.)
Измерение температуры
Да
Прозвон цепи
Да
Проверка диодов
Да
Особенности
Встроенный таймер. Рабочий диапазон напряжения тока (ACV/ ACA) 15 Гц …10 кГц/ 10 кГц. Измерение температуры (RTD датчики Pt100/ Pt1000) в диапазоне -200..+850 °С. Вход «mA» для слаботочных измерений (0…600 мА), поддержка измерений пост./ переменного тока макс. до 6000А с помощью опц. преобразователя (в зав. от типа тр-ра тока). Регистрация МИН/ МАКС/ УСРЕД значений. Режим автоудержания показаний (AutoHOLD), относительные измерения (REL/Zero). Режим допускового контроля Годен/ Негоден (Go-NoGo). Две области индикации (5 разрядов, макс. «60.000»/ «2.500»), граф. линейная шкала, ск. измерений 10 изм/с подсветка ЖКИ. Класс исполнения IP52, рейтинг электробезопасности 1000В кат III/600В кат IV. Опционально (доп. аксессуары) – USB IR-интерфейс (изолированный оптический порт), сетевой адаптер питания, трансформатор тока (1-10, 1-100, 1-1000). Питание 2 батареи 1,5В (тип АА/ LR6)
TrueRMS
да

Официальная гарантия на АКИП-2209/1 Мультиметр цифровой с поверкой

Приобретая в нашей компании АКИП-2209/1 Мультиметр цифровой с поверкой вы получаете официальную гарантию производителя, на весь гарантийный период, предоставляемый производителем. ООО “Армада Технолоджис” специализируется на оптовой и розничной продаже контрольно-измерительных приборов и автоматики КИПиА напрямую от производителей, поэтому мы предлагаем купить АКИП-2209/1 Мультиметр цифровой с поверкой  в нашей компании по выгодной цене, с доставкой по адресу в любой город России. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Информация о товаре АКИП-2209/1 Мультиметр цифровой с поверкой

Если вам необходимо уточнить информацию о товаре АКИП-2209/1 Мультиметр цифровой с поверкой – ООО “Армада Технолоджис” предлагает бесплатные консультации высококвалифицированных сотрудников нашей компании для предоставления информации, например: о применяемости и технических характеристиках, также о комплекте поставки и возможности приобретения дополнительных опций. У сотрудников нашей компании вы можете получить консультацию о персональных условиях оплаты или способах доставки, а также услугу профессионального подбора современного оборудования для замены устаревшего или снятого с производства. Многолетние деловые отношения с производителями товаров лучших мировых брендов, зарекомендовавших себя на рынке своим качеством и надежностью, позволяют нам предоставлять современные решения на выгодных условиях приобретения на самые лучшие товары, представленные в нашем каталоге.

Внимание!

Информация о технических характеристиках и описании товара – АКИП-2209/1 Мультиметр цифровой с поверкой, а так же комплекте поставки,  внешнем виде и так далее, носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ, и может быть изменена производителем без предварительного уведомления. Подробную информацию о товаре уточняйте у сотрудников нашей компании.

Артикул: 1012683 Категория:

Характеристики мультиметра цифрового АКИП-2209/1

Параметр
Постоянное напряжение (DCV)
Пределы измерений
мВ
60 / 600 мВ
В
6 / 60 / 600 / 1000 В
Максимальное разрешение
мВ
1 / 10 мкВ
В
0,1 / 1 / 10 / 100 мВ
Погрешность измерения *
± (0,05 % + 5 е.м.р.) … ± (0,09 % + 15 е.м.р.)
Входной импеданс
> 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
Защита входа
1000 В пост., ~1000 В скз
Переменное напряжение (ACV)
Пределы измерений
мВ
60 / 600 мВ
В
6 / 60 / 600 / 1000 В
Максимальное разрешение
мВ
1 / 10 мкВ
В
0,1 / 1 / 10 / 100 мВ
Погрешность измерения **
± (0,5 % + 9 е.м.р.) (кроме «мВ» диапазона)
Рабочая полоса частот ***
15 … 10 кГц
15 Гц … 100 кГц
Входной импеданс
> 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ»)
Защита входа
1000 В пост., ~1000 В скз
Относительный уровень (дБ)
Диапазон измерений
– 80 дБ…50 дБ; – 15 дБм…55 дБм
Опорный уровень
0 дБ = 1 В; 0 дБм = 1 мВт, 600 Ом 5
Постоянный ток (DCA)
Пределы измерений
600 мкА – 600 мА
600 мкА – 16 А 4
600 мкА – 10 А 4
600 мкА – 10 А 4
Максимальное разрешение
10 нА
Погрешность измерения *
± (0,5 % + 5 е.м.р.) … ± (0,9 % + 10 е.м.р.)
Переменный ток (ACA)
Пределы измерений
600 мкА – 600 мА
600 мкА – 16 А 4
600 мкА – 10 А 4
600 мкА – 10 А 4
Максимальное разрешение
10 нА
Погрешность измерения **
± (1,0 % + 10 е.м.р.)
Полоса частот ****
15 Гц … 10 кГц
Частота / Гц (уровень ≤ 5 В скз)
Диапазон измерений
–
–
6 Гц …600 Гц / 6 / 60 / 600 кГц / 1 МГц
Разрешение
–
–
0,01 / 0,1 / 1 / 10 / 100 Гц
Максимальное разрешение
10 нА
Погрешность
± (0,05 % + 5 е.м.р.)
Частота / В (напряжение)
Диапазон измерений
10 Гц … 100 кГц
Погрешность
± (0,1 % + 5 е.м.р.)
Коэффициент заполнения импульсов (Duty %)
Диапазон измерений
2…98 % (15 Гц -1 кГц) / 5…98 % (1 кГц-10 кГц) / 10…90 % (10 кГц…50 кГц)
Погрешность
± (0,1 % * Изм. + 5 е.м.р.) / ± (0,2 % * Изм. + 5 е.м.р.); ± (0,5 % * Изм. + 5 е.м.р.)
Максимальное разрешение
0,1 %
Пределы измерений
600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 / 60 МОм
Максимальное разрешение
0,01 Ом
Погрешность
± (0,1 % + 10 е.м.р.) … ± (5,0 % + 10 е.м.р.)
Напряжение / ток
Uхх < 1,4 В (ток 1 мА)
Прозвон цепи
Предел тестирования
600 Ом (Uхх около 8 В)
Порог срабатывания
10 … ≤ 90 Ом (регулируемый, шаг 10 Ом)
Индикация
Непрерывный звуковой сигнал f=2 кГц
Испытание p-n
Диапазон тестирования
6,000 В (Uхх около 8 В)
Максимальное разрешение
1 мВ
Погрешность
± (0,5 % + 5 е.м.р.)
Емкость
Пределы измерений
10 нФ…1000 мкФ
Максимальное разрешение
10 пФ
Погрешность
± (1,0 % + 6 е.м.р.)… ± (5,0 % + 6 е.м.р.)
Напряжение теста
0,7 В максимально
Температура (°C / °F)
Термопара (тип)
J
–
– 200 … + 1200 °С
– 200 … + 1200 °С
– 200 … + 1200 °С
K
–
– 200 … + 1372 °С
– 200 … + 1372 °С
– 200 … + 1372 °С
Термосопротивление (RTD)
Pt100
– 200 … + 850 °С
–
– 200 … + 850 °С
– 200 … + 850 °С
Pt1000
– 150 … + 850 °С
–
– 150 … + 850 °С
– 150 … + 850 °С
Максимальное разрешение
0,1 °С
Погрешность (прибора)
± (1 % + 20 е.м.р.) для J, K-типа
± (0,3 % + 15 е.м.р.) для Pt100 / Pt1000
Генератор сигнала / OUT (меандр)
Частота выходного сигнала
–
–
30 Гц … 500 кГц (регулируемая)
Скважность
–
–
10 % … 90 % (регулируемая)
Уровень
–
–
±3 В (максимум) без нагрузки
Таймер
Диапазон измерений
10 часов (09.59.59), режим обратного отсчета
Погрешность
± 1 мин за месяц
Максимальное разрешение
1 секунда
Общие данные
Измерение среднеквадратического значения
Сигнал произвольной формы (TrueRMS)
Максимальная индикация
6,0000/ 60,000
Линейная шкала
61 сегмент (масштаб максимальной индикации «2500»)
Интерфейс (прибор)
RS-232 (оптоизолированный) USB 2,0
Объем регистратора
–
–
32,000
32,000
Интервалы регистрации
–
–
0,1 секунда … 60 минут
Скорость измерения
Цифровая шкала: 4 измерения в секунду (5-разрядная индикация)
Линейная шкала: 10 измерений в секунду (28 измерений в секунду)
Автовыключение (APOff)
5 … 60 минут (заводская установка 10 минут, возможна блокировка автовыключения)
Источник питания
1,5 В х 2 штуки (тип АА / LR6)
Срок службы батарей
около 100 часов
Индикация разряда
< 2,4 В. Контроль напряжения батареи на ЖКИ (вольтметр)
Условия эксплуатации
Температура: – 10 °C … 50 °C, относительная влажность: не более 80 %
Габаритные размеры
200 х 91 х 54 мм
Масса
около 500 г (с батареями)
Исполнение
IP 52 (гнезда IP 20)
Примечание
* Значения указаны после калибровки DC-Zero (Zero Balancing).
** В режиме (AC + DC): для функции измерения ACV значение погрешности ± (1 %+ 30 е.м.р.), для функции измерения переменного тока ACА значение погрешности ± (1,5 % + 10 е.м.р.).
*** Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус).
Пределы
Разрешение (k)
Пределы допускаемой основной погрешности
15 -45 Гц
> 65 Гц – 1 кГц
> 1 кГц – 20 кГц
> 20 кГц – 100 кГц 3
60,000 мВ 1
1 мкВ
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
600,00 мВ 1
10 мкВ
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
± (0,03·Х + 30·k)
6,0000 В
100 мкВ
± (0,02·Х + 9·k)
± (0,01·X + 9·k)
± (0,03·X + 9·k)
± (0,035·X + 30·k)
60,000 В
1 мВ
± (0,02·Х + 9·k)
± (0,01·X + 9·k)
± (0,03·X + 9·k)
± (0,035·X + 30·k)
600,00 В
10 мВ
± (0,02·Х + 9·k)
± (0,01·X + 9·k)
± (0,03·X + 9·k)
± (0,035·X + 30·k)
1000,0 В
100 мВ
± (0,02·Х + 9·k)
± (0,02·Х + 9·k)
± (0,03·Х + 30·k) 2
–
1 – диапазон «мВ».
2 – для предела «1000 В» в частотном диапазоне до 10 кГц.
3 – для частот f > 50 кГц значение дополнительно к указанной погрешности измерений составляет ± 2,5 %.
****– Зависимость погрешности измерений переменного тока от частотного диапазона входного сигнала (синус).
Пределы
Пределы допускаемой основной погрешности
15 – 45 Гц
> 65 Гц – 10 кГц
600,00 мкА … 10 А
± (0,03·Х + 10·k)
± (0,03·Х + 10·k)
4 – для предела «10 A / 16 А» максимальное время измерения тока ≤ 5 минут. Перерыв между такими повторными измерениями ≥ 30 минут. Падение напряжение (Volt drop): 60 мВ (предел 600 мкА / 6 / 60 / 600 мА / 6 А); 300 мВ (предел 10 А).
5 – Опорное сопротивление выбирается в диапазоне значений от 1 Ом до 9999 Ом ( заводская установка 50 Ом).
Особенности
Функции измерения напряжения в зависимости от модификации мультиметра
Функции измерения напряжения
VАС 1 МОм (переменное True RMS/ АС) 1
Нет
•
•
•
VАС 10 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2)
Нет
•
•
•
VАС 1 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2)
Нет
•
•
•
VАС 10 МОм (измерение уровня / dB measurements)
Нет
•
•
•
VАС 1 МОм (измерение уровня / dBmeasurements)
Нет
•
•
•
VАС 1 МОм (измерение уровня / dBmeasurements)
Нет
•
•
•
VDC & VАСDC
•
•
•
•
1 Входное сопротивление ~1 МОм. Измерения с таким вх. импедансом минимизирует наводки и ошибочные показания ЖКИ, возникающие в результате емкостной связи при измерении напряжения в ЭУ и системах электропитания.
2 Фильтр нижних частот 1 кГц (LPF). Может использоваться для блокировки ВЧ компонент и высокочастотных импульсов > 1 кГц, например, при измерениях в импульсных цепях управления и на приводах двигателей (ШИМ).
Поддержка внешних т/датчиков и диапазон измерения тока в зависимости от модификации
Выбор настройки коэффициент трансформации в меню [Clamp SEL] (и максимально измеряемый ток)
Пределы измерения тока мультиметра (AC-DC)
«60 мА»
«600 мА»
«6 А»
1:1
60 мА
600 мА
6 А
1:10
600 мА
6 А
60 А
1:100
6 А
60 А
60 А
1:1000
60 А
600 А
6000 А
Особенности конструкции и защиты
Мультиметр АКИП-2209/1 во входной цепи имеет предохранитель 1,6 А, модификации АКИП-2209/3 и АКИП-2209/4 оснащены плавкой вставкой на 16 А. В отличие от них АКИП-2209/2 – не имеет встроенного предохранителя и предназначен для применения в ЭУ категории 600 В / САТ II (измерения в электропотребителях с более низким рейтингом опасности).

Внимание! Информация о технических характеристиках на товар АКИП-2209/1 Мультиметр цифровой с поверкой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Комплектация мультиметра цифрового АКИП-2209/1

Мультиметр АКИП-2209/1
1 шт.
Набор кабелей
1 комплект
Защитный чехол
1 шт.

Внимание! Информация о комплекте поставки на товар АКИП-2209/1 Мультиметр цифровой с поверкой носит ознакомительный характер, и может быть изменена производителем без предварительного уведомления. Для получения подробной информации обратитесь к сотруднику нашей компании позвонив по номеру телефона или написав сообщение на адрес электронной почты, указанные в разделе контакты.

Файлы мультиметра цифрового АКИП-2209/1

Спецификация мультиметров цифровых серии АКИП-2209

90690-23: Описание типа. Мультиметры цифровые АКИП-2209

90690-23: Методика поверки. Мультиметры цифровые АКИП-2209
