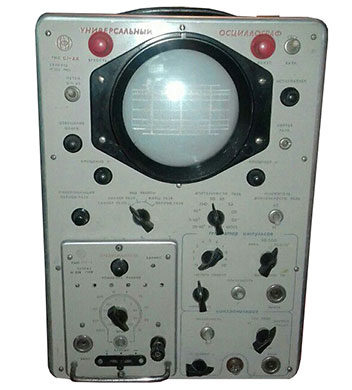

С1-8А

С1-8А универсальный осциллограф

ЭЛЕКТРОАППАРАТ
  • Производитель: Электроаппарат
  • Страна происхождения: Россия
  • Модель: С1-8А (УО-1М)
  • Гарантия: 12 месяцев
  • Технические условия (ТУ): ТУ изготовителя
  • Госреестр: не внесен
  • Межповерочный интервал: отсутствует
  • ЭЛТ: диаметр 125 мм
  • Количество каналов: н/д
  • Полоса пропускания: 25 МГц
  • Питание: 50Гц 127/220 В
  • Габаритные размеры: 290х440х600 мм
  • Вес: 35 кг

На товары “с хранения” гарантийный срок составляет 9 месяцев

17 850 ₽

Описание

Универсальный осциллограф С1-8А (УО-1М) предназначен для наблюдения формы импульсных и периодических электрических колебаний, а также для измерения амплитуд и длительностей исследуемых импульсов. Прибор рассчитан для применения в лабораторных условиях.

Главные особенности

  • Наблюдения формы импульсов обеих полярностей
  • Наблюдения периодических колебаний
  • Измерения амплитуд импульсов
  • Воспроизведения импульсов
  • Тип электронно-лучевой трубки – 13ЛО3И

С1-8А

Официальная гарантия

Приобретая универсальный осциллограф С1-8А в компании Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.

Продукция с хранения

Продукция с хранения (с консервации) реализуется с полностью восстановленными характеристиками, согласно ТУ на выпуск. В процессе хранения такая продукция, в обязательном порядке проходит процедуру переконсервации и обслуживания, согласно технической документации изготовителя. Техническое обслуживание происходит с выполнением всех обязательных требований к каждому конкретному товару, предъявляемых заводской документацией, с обязательной заменой узлов и деталей с ограниченным сроком хранения, и последующей калибровкой. Продукция с хранения дополнительно проходит предпродажную подготовку – внешний вид, комплектация, техническая документация к товару и тара соответствуют техническому описанию.

Внимание

Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров

Артикул: 1012572 Категория:

Технические характеристики

Производитель
Электроаппарат
Модель
С1-8А (УО-1М)
Гарантия
12 месяцев
Госреестр
н/д
Технические условия (ТУ)
ТУ изготовителя
Межповерочный интервал
н/д
Параметры
Полоса пропускания, не более
25 МГц
Диапазон исследуемых импульсов
от 0,05 мкс до 500 мс
Предел частоты следования, не более
20 кГц
Амплитуда напряжения
от 0,05 В до 500 В
Частоты наблюдаемых периодических колебаний
от 10 Гц до 2 МГц
Измеряемые
амплитуды импульсов длительностью  от 0,1 мкс до 100 мс
временные интервалы  от 0,05 мкс до 100 мс
Неравномерность частотной характеристики, не более
3 дБ
Чувствительность на средних частотах
0,05 В/см
Тип электронно-лучевой трубки
13ЛО3И
Диаметр экрана
125 мм
Входные сопротивления осциллографа с параллельной емкостью
45 пФ в положениях переключателя чувствительности от 0,05 в/см до 7,5 в/см – 500 кОм
20 пФ в положениях переключателя чувствительности от 10 в/см до 75 в/см – 1 МОм
12 пФ с выносным делителем – 1 МОм
Диапазон задержки исследуемого сигнала относительно начала развертки
от 0,08 мкс до 0,1 мкс
Погрешность
измерения амплитуды импульсов длительностью от 0,1 мкс, не более ±3%
измерения временных интервалов, не более ±3%
генератора меток 100 МГц, не более ±2%
длительности разверток со скоростями 0,025 мкс/см; 0,05 мкс/см  ±10%
Фиксированные скорости развертки
0,025 мкс/см; 0,05 мкс/см; 0,1 мкс/см; 0,2 мкс/см; 0,5 мкс/см; 1 мкс/см; 2,5 мкс/см; 5 мкс/см; 10 мкс/см; 20 мкс/см; 50 мкс/см; 100 мкс/см; 250 мкс/см; 500 мкс/см; 1 мс/с; 2 мс/с; 5 мс/с; 10 мс/с; 25 мс/с; 50 мс/с.
Фронты воспроизводимых импульсов обеих полярностей, не менее
0,03 мкс с выбросами, не превышающими 5% от амплитуды
Рабочий участок развертки
100 мм, за исключением участка от начала развертки, соответствующего длительности 0,08 мкс
Режимы генератора осциллографа
ждущий
автоколебательный
Частоты измеряемых периодов периодических колебаний
от 10 Гц до 2 МГц
Запускающий импульс
длительность – от 0,3 мкс до 0,5 мкс
фронт нарастания – не более 0,12 мкс
частота следования – от 50 Гц до 10 кГц
напряжение – 40 В
сопротивление – 1 кОм
емкость – 50 пФ
Синхронизация разв
от внешнего источника напряжения  от 1 В до 100 В
исследуемым сигналом
Погрешность установки полосы следования, не более
±20%.
Осциллограф обеспечивает указанные характеристики при
изменении напряжения питающей сети  от +5% до -10%
непрерывной работе в течение  8 часов
смене ламп
На самых быстрых развертках с помощью тубуса можно рассматривать изображения с минимальной частотой следования 200 Гц
Прибор позволяет получить неискаженное изображение исследуемых импульсов на экране трубки величиной, не менее
0,03 мкс с выбросами, не превышающими 5% от амплитуды
На развертках со скоростями 0,025 мкс/см и 0,05 мкс/см измерение временных интервалов производится с помощью калибрационных меток 100 МГц. Развертки со скоростью 25 мс/см и 50 мс/см являются обзорными
Общие данные
Условия эксплуатации
температура окружающего воздуха  от +10°С… до +35°С
относительная влажность  до 80%
Потребляемая мощность, не более
650 В∙А
Питание
50Гц 127/220 В
Глубина
600 мм
Ширина
290 мм
Высота
440 мм
Вес
35 кг
Комплект поставки
Универсальный осциллограф С1-8А
Варианты написания в сети Internet
С 1-8А, С1 8А, С1/8А, С1-8 А, С1/8/А
