Тестеры видеосигналов

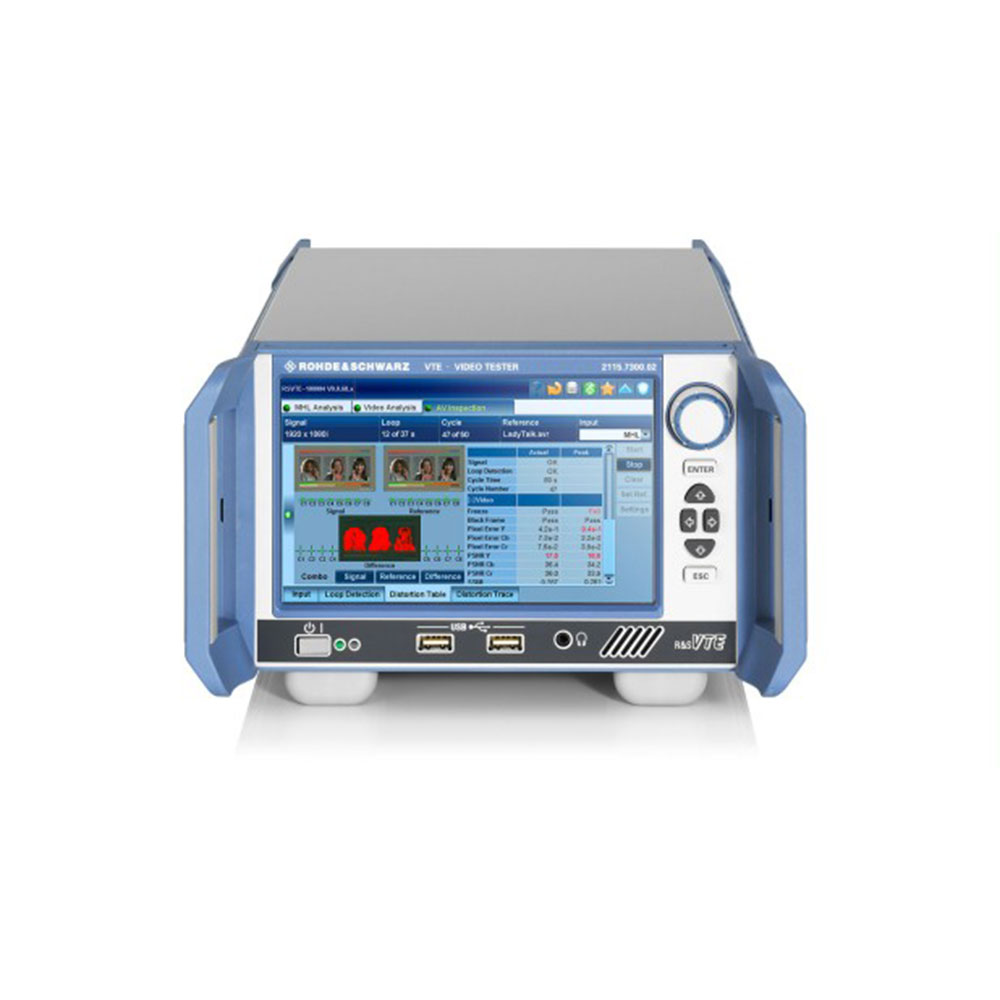

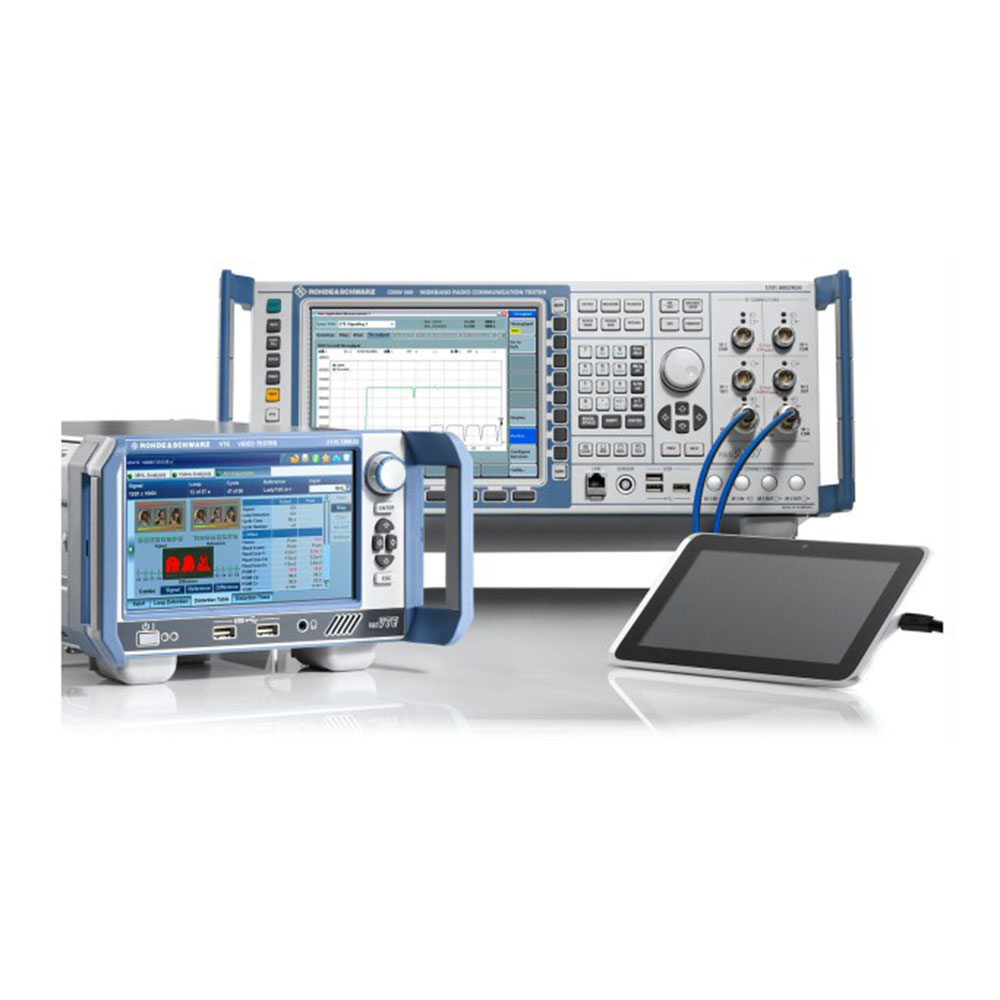

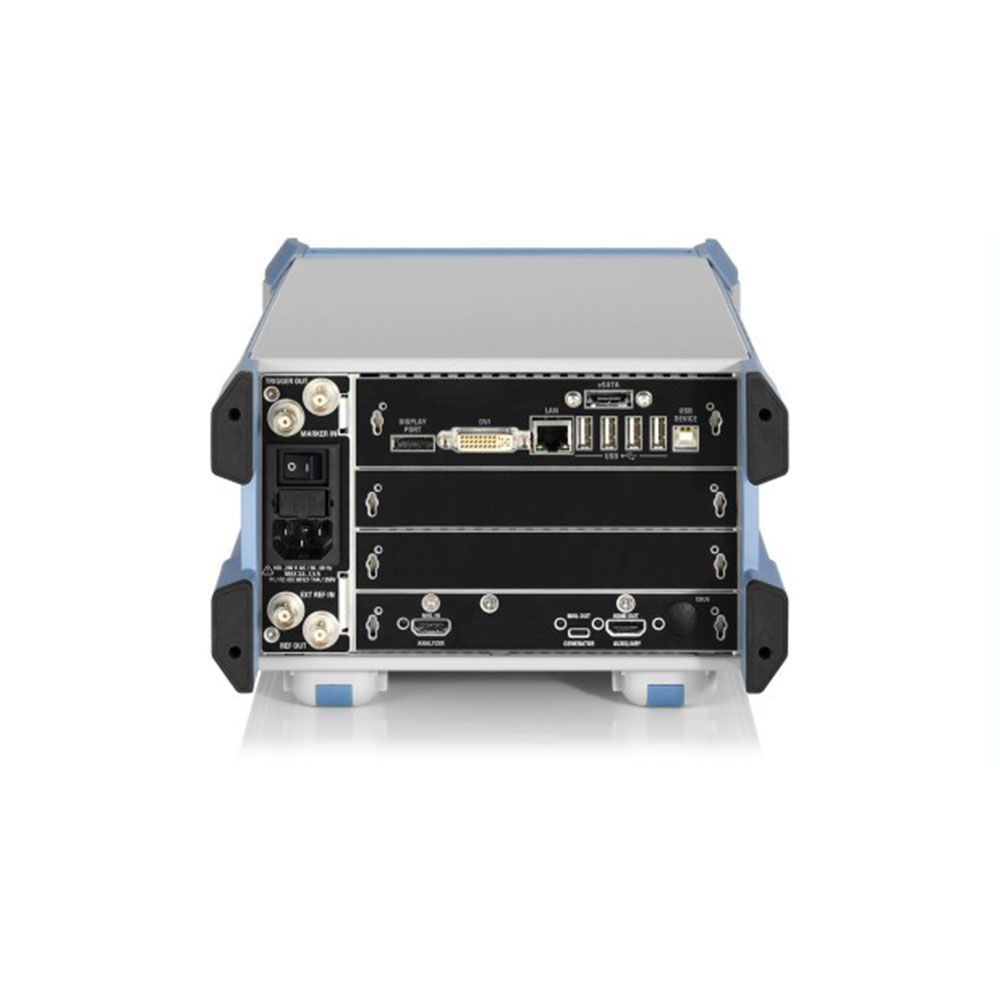

R&S VTE тестер видеосигналов
- Производитель: Rohde&Schwarz
- Страна происхождения: Германия
- Модель: R&S®VTE
- Код заказа: 2115.7300.02
- Гарантия: 12 месяцев
- Технические условия (ТУ): ТУ изготовителя
- Госреестр : не внесен
- Межповерочный интервал: отсутствует
- Габаритные размеры (без рукояток): 232×132×307 мм (3HU) (9.1×5.2×12″)
- Вес: 6 кг
Цена по запросу
Описание
Центр тестирования видеосигналов – высокопроизводительная платформа для тестирования аудио-/видеоинтерфейсов бытовых электронных устройств.

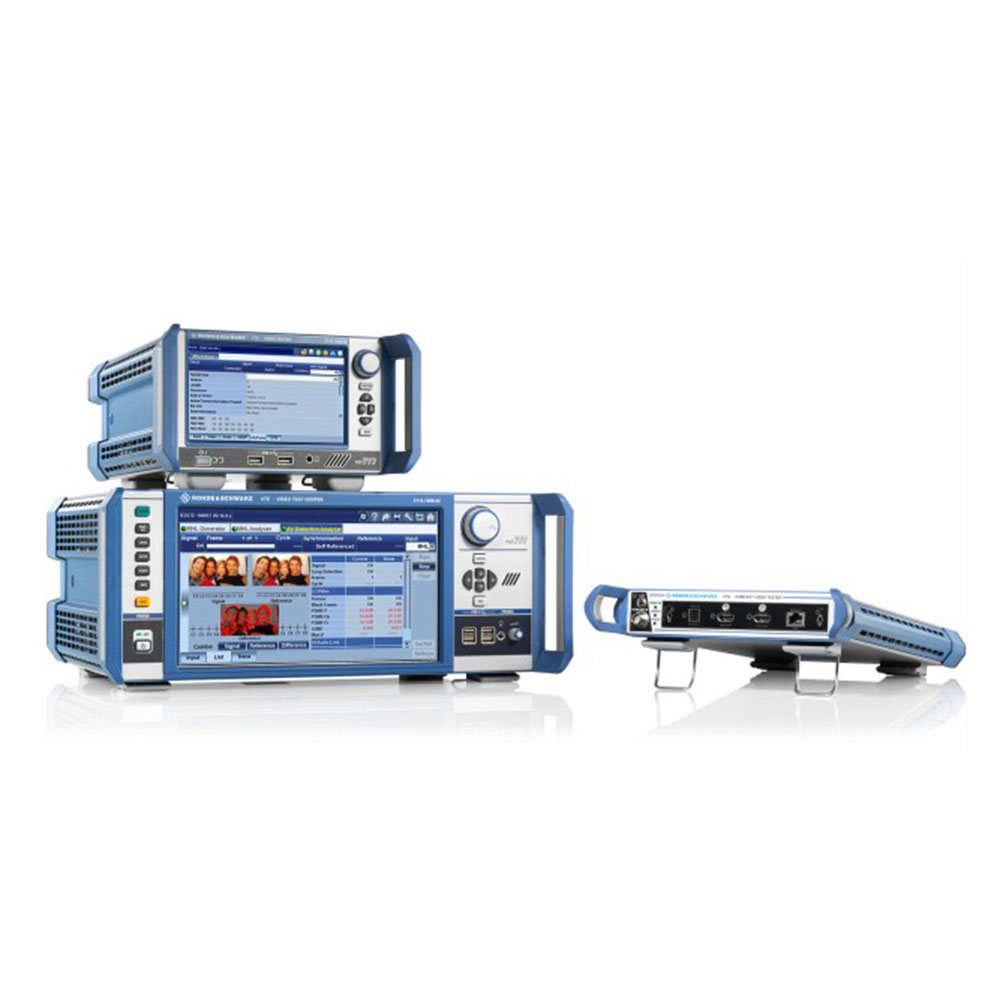

Rohde & Schwarz предлагает инструменты для контроля и измерения аудио-/видеосигналов, охватывающие всю цепочку создания стоимости в секторе бытовой электроники: центр тестирования видеосигналов R&S®VTC для разработки приложений, тестер видеосигналов R&S®VTE для автоматизированных приложений в испытательных установках и компактный тестер видеосигналов R&S®VTS для производственных приложений. Тестеры видеосигналов R&S®VTC/VTE/VTS используются для тестирования видео- и аудиоинтерфейсов бытовой электроники.
Ключевые факты
- Универсальная платформа HDMI 2.0, MHL 1.4/2.2 и аналоговых аудио-/видеоинтерфейсов
- Аттестационное испытание протоколов
- Усовершенствованный аудио- и видеоанализ
- Пользовательский интерфейс сенсорного экрана с многоязычной поддержкой
- Встроенные технологии автоматизации испытаний и генерации отчетов
Особенности и преимущества
- Испытания интерфейса Mobile High-Definition Link (MHL)
- Анализ протоколов в режиме реальном масштабе времени
- Испытания управляющей шины (CBUS)
- Генерация пользовательских и других шаблонов в соответствии с MHL, CEA-861-E
- Испытания на соответствие источников, потребителей и защитных заглушек для интерфейсов MHL
- Испытания интерфейса HDMI
- Анализ сигналов HDMI, до 18 Гбит/с
- Генерация сигналов HDMI, до 18 Гбит/с (режим 6G)
- Испытания HDMI 1.4 и 2.0a согласно спецификациям испытаний HDMI на соответствие (CTS)
- Решение для временного анализа с полной поддержкой 6 Гбит/с для источников TMDS (дифференциальная передача сигналов с минимизацией перепадов уровней)
- Мощный анализ на основе индикаторных диаграмм с использованием подвыборки
- Решение для измерения предварительного соответствия для источников HDMI

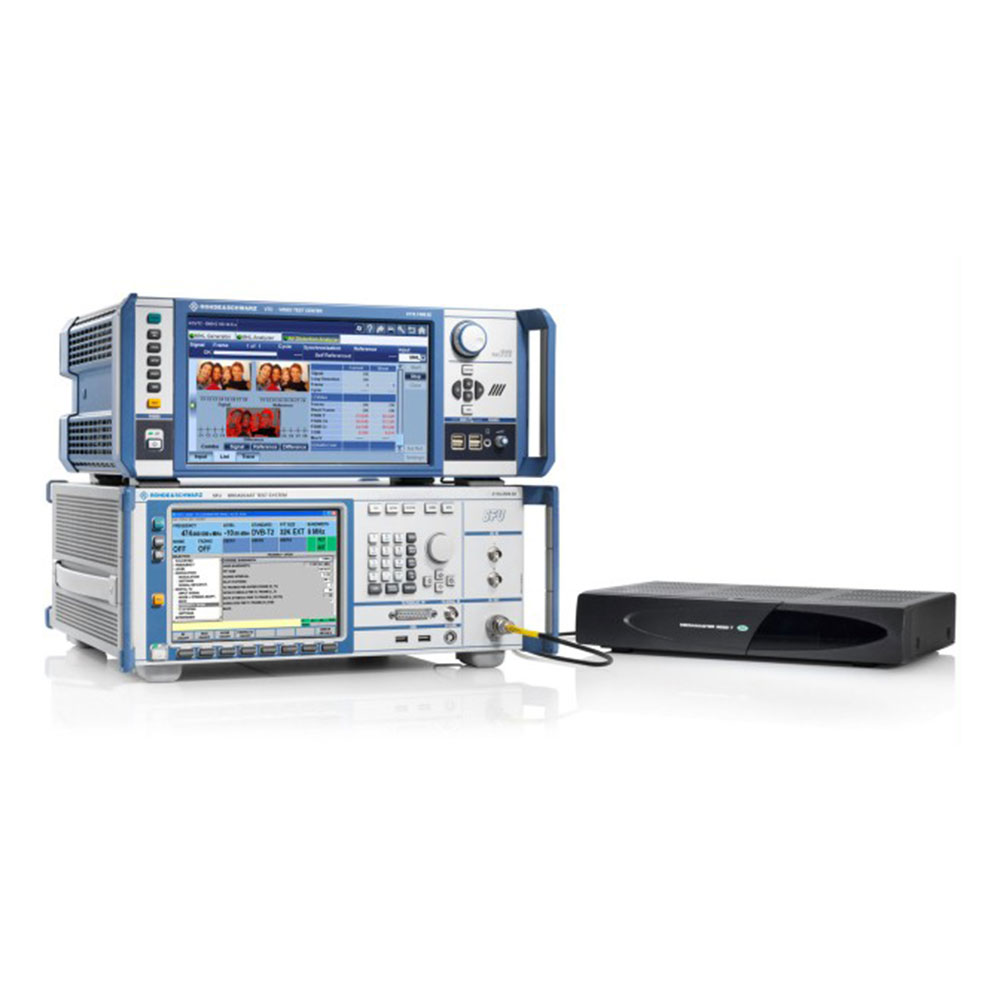

- Генерация тестовых ВЧ-сигналов для стандартов телерадиовещания
- Кодирование всех соответствующих аналоговых и цифровых стандартов в реальном масштабе времени
- Встроенное средство воспроизведения транспортного потока и аналоговый аудио-/видеогенератор
- Обширные библиотеки тестовых сигналов для транспортных потоков и шаблонов аналогового тестирования
- Испытания аналогового аудио-/видеоинтерфейса
- Анализ композитных сигналов (CCVS, CVBS)
- Анализ компонентных сигналов YCbCr/RGB/RGBHV
- Мощный анализ двухканальных аудиосигналов
- Дополнительные функции анализа медиаконтента
- Анализ составных или цифровых компонентных видеосигналов во временной области
- Двусторонний анализ качества видео и аудио
- Анализ аудио
- Психоакустические измерения
-
- Местное управление посредством сенсорного экрана
- Дистанционные управление и работа по сети с планшета или ПК
- Дистанционное управление интеграции в автоматизированные системы испытаний
- Встроенный формирователь тестовых последовательностей R&S®AVBrunУдобство эксплуатации
Официальная гарантия
Приобретая тестер видеосигналов R&S®VTE Армада Технолоджис (Armada Technologies) Вы получаете официальные гарантии производителя, профессиональные консультации квалифицированного персонала и самые выгодные условия приобретения.
Внимание
Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров
Технические характеристики
|
Производитель
|
Rohde&Schwarz
|
|
Модель
|
R&S®VTC Код заказа 2115.7400.02
R&S®VTE Код заказа 2115.7300.02
R&S®VTS Код заказа 2115.7100.02
|
|
Гарантия
|
12 месяцев
|
|
Технические условия (ТУ)
|
ТУ изготовителя
|
|
Госреестр РФ
|
не внесен
|
|
Межповерочный интервал
|
отсутствует
|
|
Расширение MHL
|
|
|
R&S®VT-B2350, прием/передача MHL
|
|
|
Интерфейс
|
MHL вх. (HDMI типа A), MHL вых. (micro USB), HDMI вых.
(тип A, вспомогательный)
|
|
Стандарт MHL
|
MHL 1.4/2.2
|
|
Анализ MHL
|
|
|
Основные данные
|
форматы видео и синхронизация (24-разрядный режим), форматы аудио и частоты дискретизации, параметры HDCP, состояние блокировки CBUS
|
|
CEA-861E InfoFrame
|
интерпретация AVI, аудио, SPD и MPEG InfoFrame
|
|
Декодирование
|
экранное видео, внутреннее воспроизведение звука
|
|
Генерация MHL
|
|
|
Шаблоны
|
шаблоны статического тестирования (все варианты разрешения для видео MHL; 24-разрядный режим/режим PackedPixel)
|
|
Аудио
|
тестовые тональные сигналы (все форматы PCM-аудио и частоты дискретизации)
|
|
Устройство чтения EDID
|
отображение данных EDID
|
|
R&S®VT-B2351, прием MHL PackedPixel
|
|
|
Интерфейс
|
MHL вх. (HDMI типа A),
|
|
Стандарт MHL
|
HDMI вых. (тип A, вспомогательный)
|
|
Анализ MHL
|
|
|
Основные данные
|
форматы видео и синхронизация (режим PackedPixel), форматы аудио и частоты дискретизации, параметры HDCP, состояние блокировки CBUS
|
|
CEA-861F InfoFrame
|
интерпретация AVI, аудио, SPD и MPEG InfoFrame
|
|
Декодирование
|
экранное видео, внутреннее воспроизведение звука
|
|
R&S®VT-K355, испытание потребителя MHL CTS
|
|
|
Испытание потребителя MHL CTS
|
согласно CTS 1.4/2.2, раздел 4.2: 4.2.1–4.2.3, 4.2.5–4.2.9
|
|
Испытания кодовых ключей MHL CTS
|
согласно CTS 1.4/2.2, раздел 5.2: 5.2.1–5.2.3, 5.2.5–5.2.9
|
|
R&S®VT-K2355, испытание источника MHL CTS
|
|
|
Согласно CTS 1.4/2.2, раздел 3.2
|
3.2.2–3.2.4, 3.2.6–3.2.10
|
|
R&S®VT-K2356
Устройство отслеживания CBUS
|
|
|
отправка и получение команд MSC, RCP, RAP, UCP
|
|
|
Расширения HDMI
|
|
|
R&S®VT-B2362, прием/передача HDMI CTS 600 МГц
|
|
|
Интерфейс
|
HDMI вх. (HDMI типа A), HDMI вых. (HDMI типа A)
|
|
Стандарт HDMI
|
HDMI 2.0 (режим 6G)
|
|
Скорость ввода знаков TMDS
|
до 600 млн знаков в секунду
|
|
Анализ HDMI (только испытания источников CTS, см. R&S®VT-K2365, испытание источников HDMI CTS)
|
|
|
Технология Hot Plug Detect (HPD)
|
можно включить/отключить
|
|
Измерения параметров входных сигналов
|
состояние частоты следования пикселей
время отображения одного символа TMDS
|
|
Анализ HDMI (только испытания потребителя CTS, см. R&S®VT-K365, испытание потребителя HDMI CTS)
|
|
|
Технология HotPlug Detect (HPD)
|
состояние
|
|
R&S®VT-B2360 прием HDMI 225 МГц, R&S®VT-B2361 прием HDMI 300 МГц
|
|
|
Интерфейс
|
HDMI вх. (HDMI типа A), HDMI вых. (вспомогательный),
S/PDIF вх. (оптический)
|
|
Стандарт HDMI
|
HDMI 2.0 (режим 3G)
|
|
Скорость ввода символов TMDS
|
до 300 млн символов в секунду
|
|
Анализ HDMI
|
|
|
Основные данные
|
форматы видео и синхронизация до 4K, форматы аудио
и частоты дискретизации, параметры HDCP
|
|
CEA-861F InfoFrame
|
AVI, аудио и HDMI, InfoFrame в зависимости от поставщика
|
|
Декодирование
|
экранное видео, внутреннее воспроизведение звука
|
|
R&S®VT-K2365, тестирование источников HDMI CTS
|
согласно HDMI CTS 1.4
согласно HDMI CTS 2.0
7-1, 7-16–7-19, 7-23–7-40
HF1-31, HF1-33, HF1-35, HF1-51
доступно с R&S®VT-B2362:
HF1-13, HF1-10, HF1-11, HF1-12, HF1-21,
HF1-22, HF1-32, HF1-14, HF1-15, HF1-16,
HF1-24, HF1-25, HF1-26, HF1-34, HF1-35,
HF1-41, HF1-36, HF1-37, HF1-38, HF1-39,
HF1-40, HF1-47, HF1-48, HF1-49, HF1-18,
HF1-28, HF1-52
|
|
R&S®VT-K2366, устройство отслеживания CEC
|
|
|
отправка и получение команд CEC
|
|
|
R&S®VT-B360, передача HDMI 300 МГц
|
|
|
Интерфейс
|
4x HDMI вых.,
|
|
Стандарт HDMI
|
HDMI 2.0 (режим 3G)
|
|
Скорость ввода символов TMDS
|
до 300 млн символов в секунду
|
|
Генератор HDMI
|
|
|
Основные данные
|
форматы видео (HDMI, DVI), генератор аудио, параметр HDCP, состояние «горячего подключения»
|
|
Шаблоны
|
шаблоны статического тестирования (до 4K)
|
|
Генератор аудиосигналов
|
тестовые тональные сигналы
|
|
CEA-861F InfoFrame
|
AVI, аудио и HDMI, InfoFrame в зависимости от поставщика
|
|
Анализ обратных аудиоканалов на порту 1
|
R&S®VT-K2150, анализ аудио
|
|
R&S®VT-K365, испытание потребителя HDMI CTS
|
согласно HDMI CTS 1.4
согласно HDMI CTS 2.0
8-15–8-25, 8-29–8-30
HF2-9, HF2-23, HF2-26, HF2-25, HF2-31,
HF2-32, HF2-35, HF2-39, HF2-41, HF2-53
доступно с R&S®VT-B2362:
HF2-5, HF2-24, HF2-6, HF2-7,
HF2-8, HF2-36, HF2-37, HF2-38, HF2-25, HF2-10
|
|
Расширения анализатора во временной области
|
|
|
R&S®VT-B2380, модуль анализатора во временной области TMDS
|
|
|
Интерфейс
|
CLK вх. (SMA), CH+/CH– вх. (SMA),
|
|
Пропускная способность для аналоговых сигналов
|
CONTROL вх./вых.
|
|
Разрешение преобразователя
|
от 0 до 13 ГГц (тип. –3 дБ)
|
|
Пределы глазковой диаграммы
|
курсор
маска
горизонтальная гистограмма
вертикальная гистограмма
данные 0+ и 0–
данные 0+ и GND, данные 0– и GND
данные 1+ и 1–
данные 1+ и GND, данные 1– и GND
данные 2+ и 2–
данные 2+ и GND, данные 2– и GND
|
|
R&S®VT-K2385, тестирование источников HDMI CTS (выб.)
|
подобно HDMI CTS 1.4
подобно HDMI CTS 2.0
ограничения из-за другого принципа измерения
7-1, 7-2, 7-3, 7-4, 7-6, 7-7, 7-8, 7-10, 7-11, 7-12,
7-13 и 7-15
HF1-1, HF1-2, HF1-3, HF1-4, HF1-5 и HF1-6
|
|
R&S®VT-Z2385, тестовый адаптер HDMI типа A TPA (штекер)
|
|
|
Интерфейс
|
HDMI вх. (штекер HDMI типа A), CLK вых. (SMA),
|
|
Стандарт мультимедиа высокой четкости
|
CH+/CH– вых. (SMA), CONTROL вх./вых.
|
|
Расширение Analog A/V
|
|
|
R&S®VT-B2370, прием аналоговых аудио-/видеосигналов
|
|
|
Интерфейсы
|
композитные (1 × BNC)
компонентные (6 × BNC)
аудио Л/П (2 × BNC)
видео со строчной/кадровой синхронизацией
|
|
Анализ
|
требуются дополнительные опции для анализа медиаконтента
|
|
R&S®VT-K2371, компонентная поддержка
|
активация компонентных входов
|
|
Дополнительные опции для анализа медиаконтента
|
|
|
R&S®VT-K2100, тестовый адаптер HDMI типа A TPA (штекер)
|
|
|
Видеоскоп
|
представление сигнала: одиночное, упорядоченное и с перекрытием;
маркер и дельта-маркер для измерений времени и
уровня
|
|
Векторскоп
|
цветовые измерения, значения пикселей RGB
|
|
R&S®VT-K2101, измерения видеосигналов
|
автоматическое измерение параметров сигнала шума, частотная характеристика, линейные и нелинейные искажения композитных и компонентных сигналов
|
|
R&S®VT-K2111, анализ искажения аудио-/видеосигналов
|
сравнительный анализ изображений, PSNR, SSIM, дефектная
точка изображения, зависание изображения, черный кадр, пропущенные
кадры, погасшие пиксели
|
|
R&S®VT-K2150, анализ аудио
|
уровень, THD+N, частотная характеристика, отношение сигнал/шум (SNR), перекрестные помехи, межканальная фаза
|
|
R&S®VT-K2151, поддержка сжатого аудио
|
просмотр бита состояния канала, встроенное декодирование
сжатого аудио в соответствии с AC3,
EAC3, Dolby™ TrueHD, MPEG-1/2 и
MPEG-2/4 AAC
|
|
R&S®VT-K2158, измерение PESQ
|
согласно ITU-T P.862
|
|
R&S®VT-K2159, измерение POLQA
|
согласно ITU-T P.863
|
|
Расширения модулятора
|
|
|
R&S®VT-B600, модулятор широкополосной передачи
|
|
|
ВЧ-характеристики
|
|
|
Диапазон частот
|
базовый блок, с опцией R&S®VT-K3083
30–900 МГц
30–3000 МГц
|
|
Разрешение настройки частоты
|
1 Гц
|
|
Диапазон настройки уровня
|
базовый блок, с опцией R&S®VT-K3084
от –31,5 дБмВт до 0 дБмВт СКЗ для DVB-T
от –110 дБмВт до 0 дБмВт СКЗ для DVB-T
|
|
Коэффициент MER
|
для OFDM-модуляции
> 40 дБ
|
|
Системы модуляции
|
|
|
Наземное ТВ и мобильное ТВ
|
DVB-T2, DVB-T, DVB-H, DTMB, CMMB, T-DMB, ISDB-T, ISDB-TB, ISDB-T 1 seg., ATSC/8VSB, ATSC-M/H, MediaFLO™
|
|
Кабельное ТВ
|
DVB-C2, DVB-C, ISDB-C, J.83/B
|
|
Спутниковое ТВ
|
DVB-S2, DVB-S, DIRECTV
|
|
Аналоговое ТВ
|
B/G, D/K, I, M/N, L
|
|
Радиовещание
|
DAB, DAB+, ISDB-TSB, ЧМ моно, ЧМ стерео с RDS
|
|
Дополнительные функциональные возможности
|
|
|
Воспроизведение транспортного потока
|
формат файлов
TRP, T10, ETI, FLO, MFS, PMS, BIN
|
|
Генератор аудио/видео
|
формат файлов
запатентован компанией Rohde & Schwarz
|
|
Аддитивный белый гауссовский шум (AWGN)
|
отношение сигнал/шум (SNR)
от –30 дБ до +60 дБ
|
|
Общие данные R&S®VTС
|
|
|
Глубина
|
307 мм
|
|
Ширина
|
445 мм
|
|
Высота
|
176 мм
|
|
Вес
|
12 кг
|
|
Общие данные R&S®VTE
|
|
|
Глубина
|
307 мм
|
|
Ширина
|
232 мм
|
|
Высота
|
132 мм
|
|
Вес
|
6 кг
|
|
Общие данные R&S®VTS
|
|
|
Глубина
|
406 мм
|
|
Ширина
|
229 мм
|
|
Высота
|
44 мм
|
|
Вес
|
4 кг
|
|
Варианты написания в сети internet
|
R&S TVC, R&S-TVC, R&S/TVC, R&S_TVC, R&S TVE, R&S-TVE, R&S/TVE, R&S_TVE, R&S TVS, R&S-TVS, R&S/TVS, R&S_TVS
|
R&S®VTC VTE VTS Video Testers – Product BrochureПохожие
-
Тестеры видеосигналов

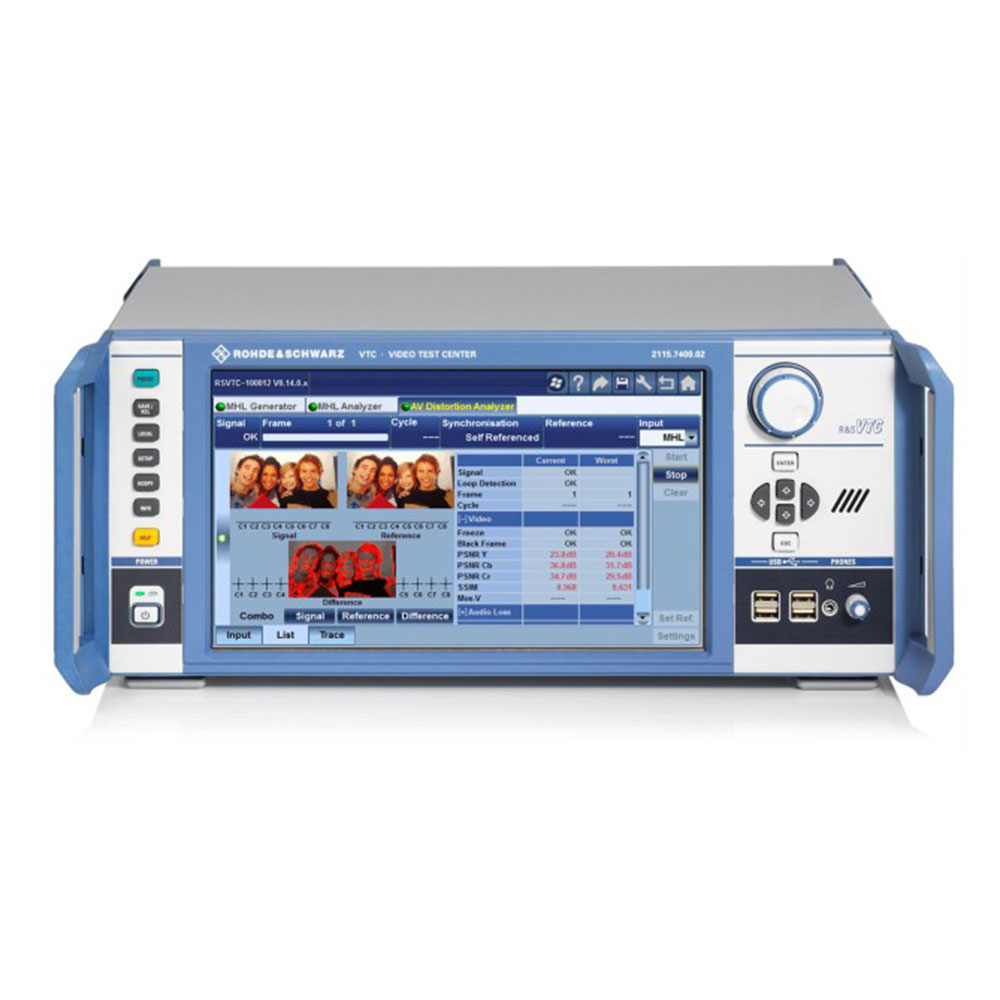

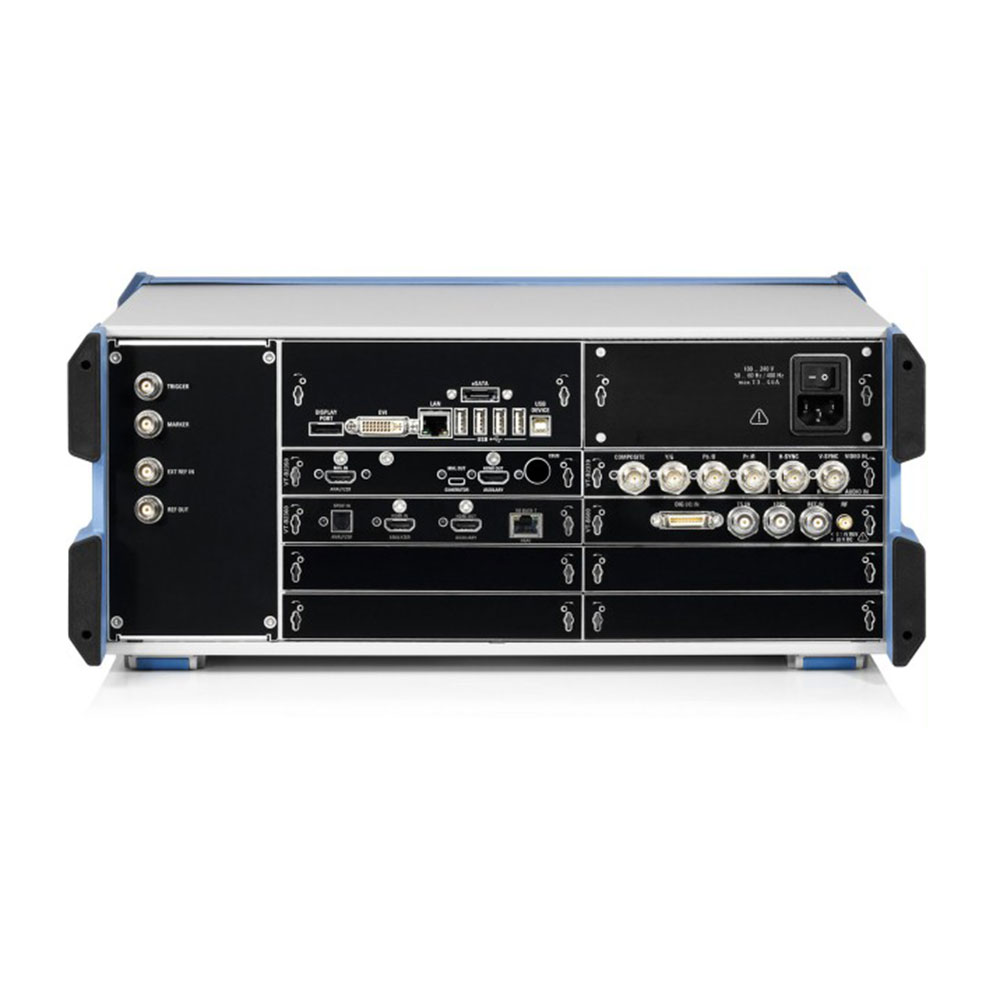

R&S VTC центр тестирования видеосигналов
- Производитель: Rohde&Schwarz
- Страна происхождения: Германия
- Модель: R&S®VTC
- Код заказа: 2115.7400.02
- Гарантия: 12 месяцев
- Технические условия (ТУ): ТУ изготовителя
- Госреестр : не внесен
- Межповерочный интервал: отсутствует
- Габаритные размеры (без рукояток): 445×176×307 мм (17.5×6.9×12.1″)
- Вес: 12 кг
Артикул: 1013087 -
Тестеры видеосигналов

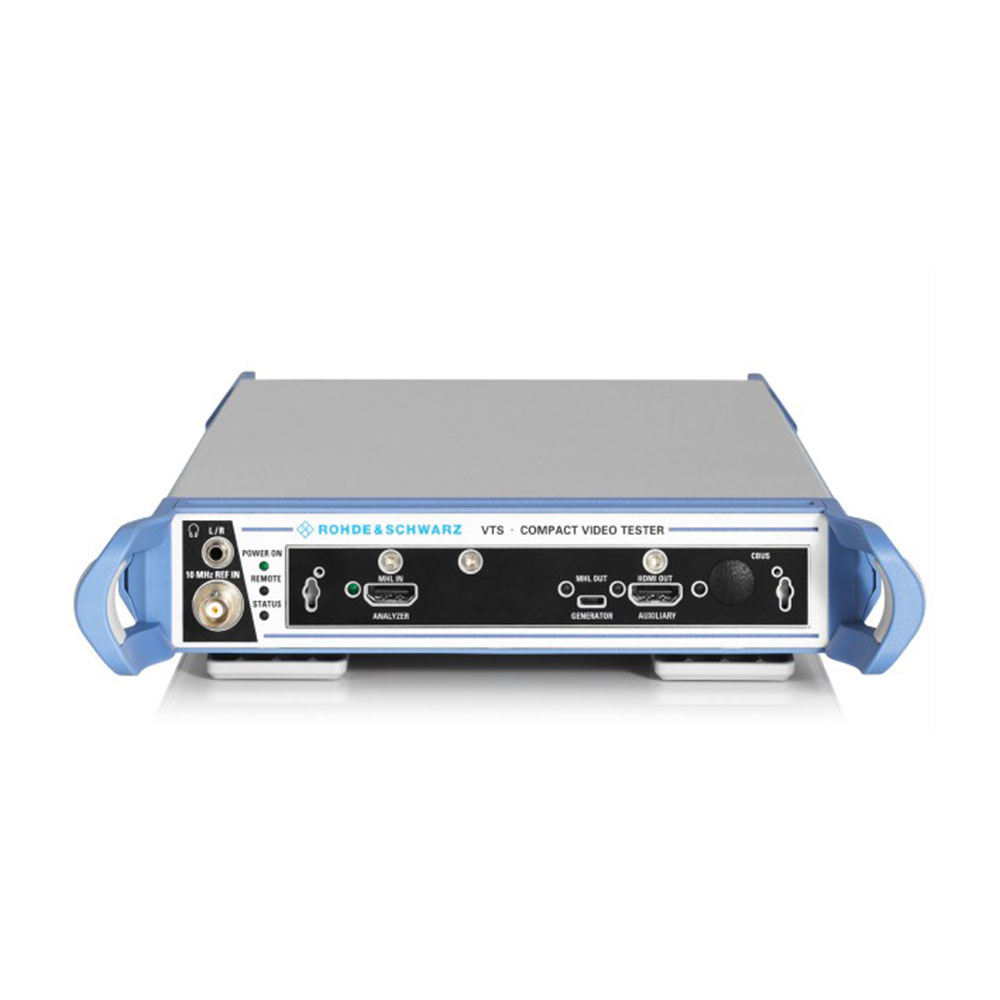

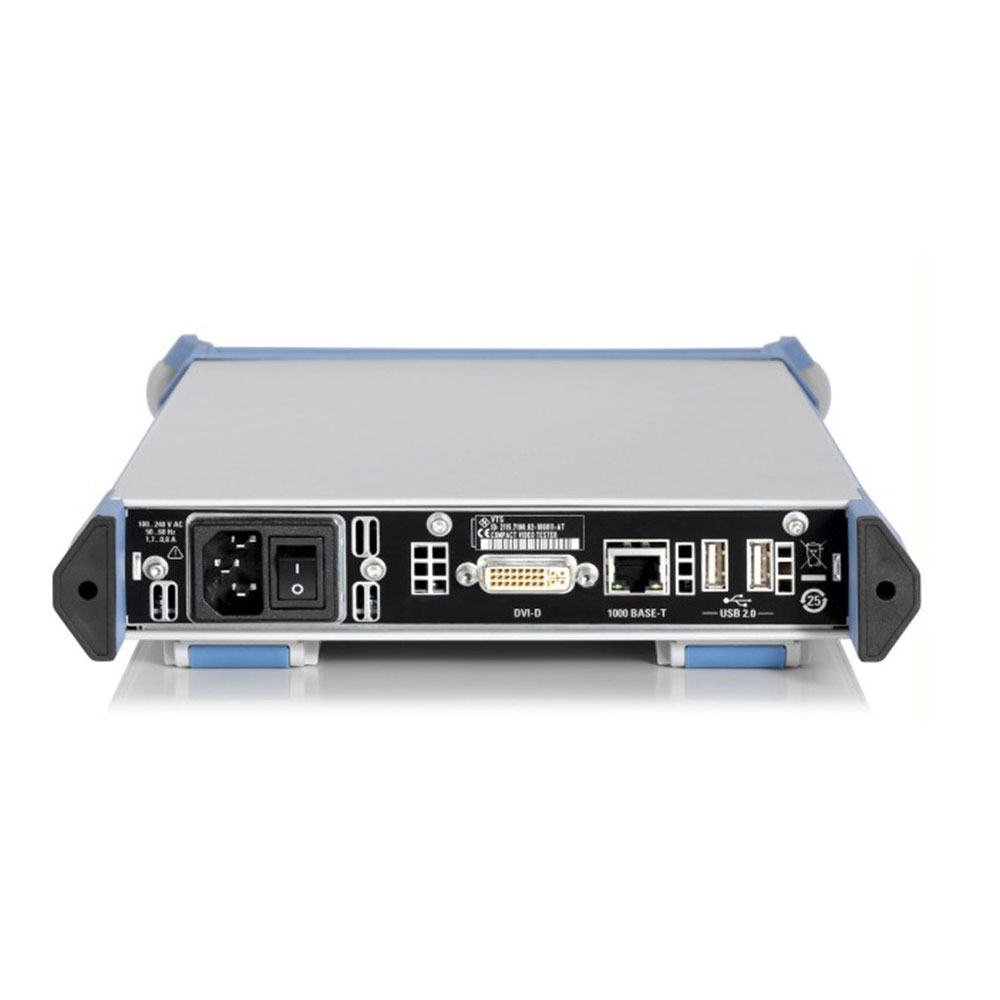

R&S VTS компактный тестер видеосигналов
- Производитель: Rohde&Schwarz
- Страна происхождения: Германия
- Модель: R&S®VTS
- Код заказа: 2115.7100.02
- Гарантия: 12 месяцев
- Технические условия (ТУ): ТУ изготовителя
- Госреестр : не внесен
- Межповерочный интервал: отсутствует
- Габаритные размеры (без рукояток): 229×44×406 мм (9.02×21.42×15.98″)
- Вес: 4 кг
Артикул: 1013096
