Keysight DSOX3PWR прикладная программа для измерения и анализа мощности для осциллографов серии InfiniiVision 3000X

Описание

Опция DSO3XPWR представляет собой прикладную программу для измерения и анализа мощности с помощью осциллографов серии InfiniiVision 3000X. Программа обеспечивает быстрый и удобный метод анализа эффективности и надежности импульсных источников питания. Программа поддерживает также автоматическую компенсацию фазового сдвига между пробниками, измеряющими напряжение и ток, с помощью устройства подключения U1880A. В комплекте с опцией DSOX3PWR бесплатно поставляется лицензия на программу для измерений и анализа мощности U1881A-003, которая устанавливается на компьютер и позволяет проводить более глубокий анализ характеристик источников питания.

Программа совместима с осциллографами InfiniiVision 3000A серии X и InfiniiVision 3000T серии X.

Ключевые особенности

Измерение параметров входного сигнала

• Качество электрической энергии: активная мощность, полная мощность, реактивная мощность, коэффициент мощности и коэффициент амплитуды (для напряжения и силы тока), угол сдвига фаз

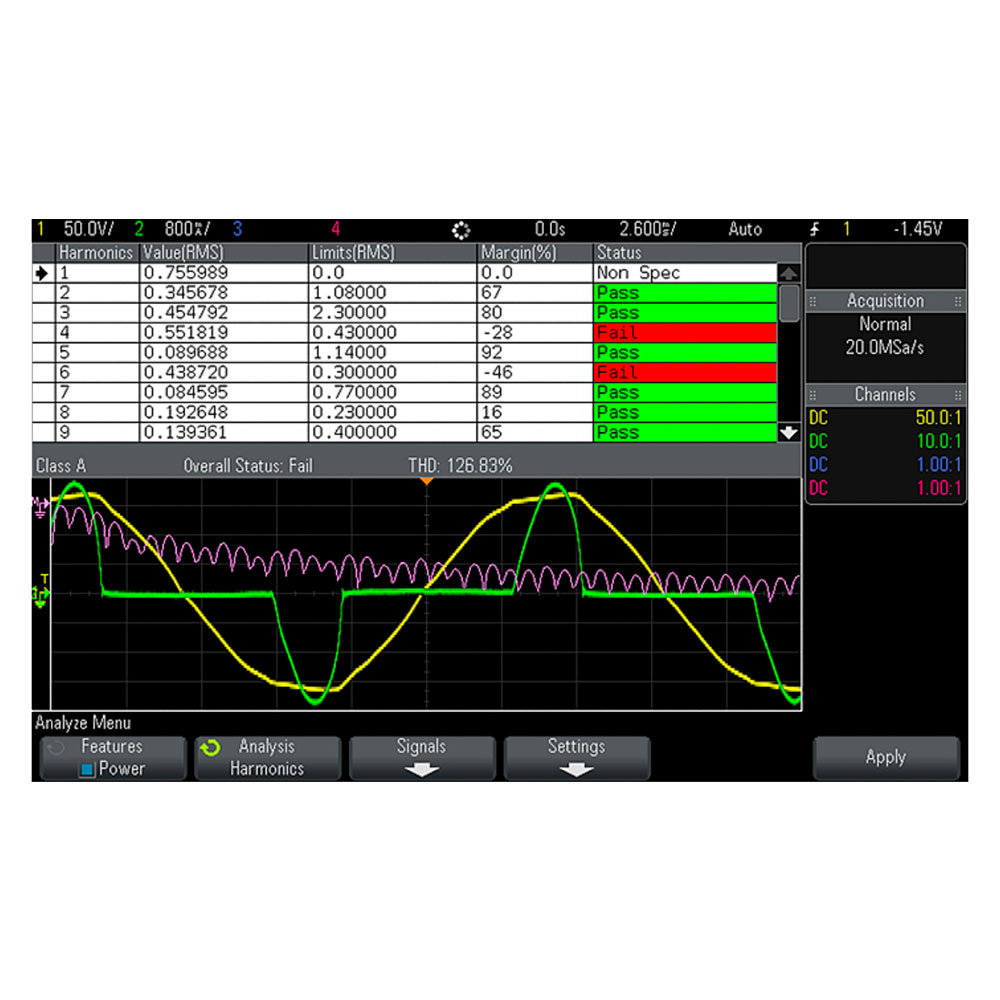

• Гармоники тока (в соответствии с требованиями стандарта IEC 61000-3-2 — вплоть до 40-й гармоники)

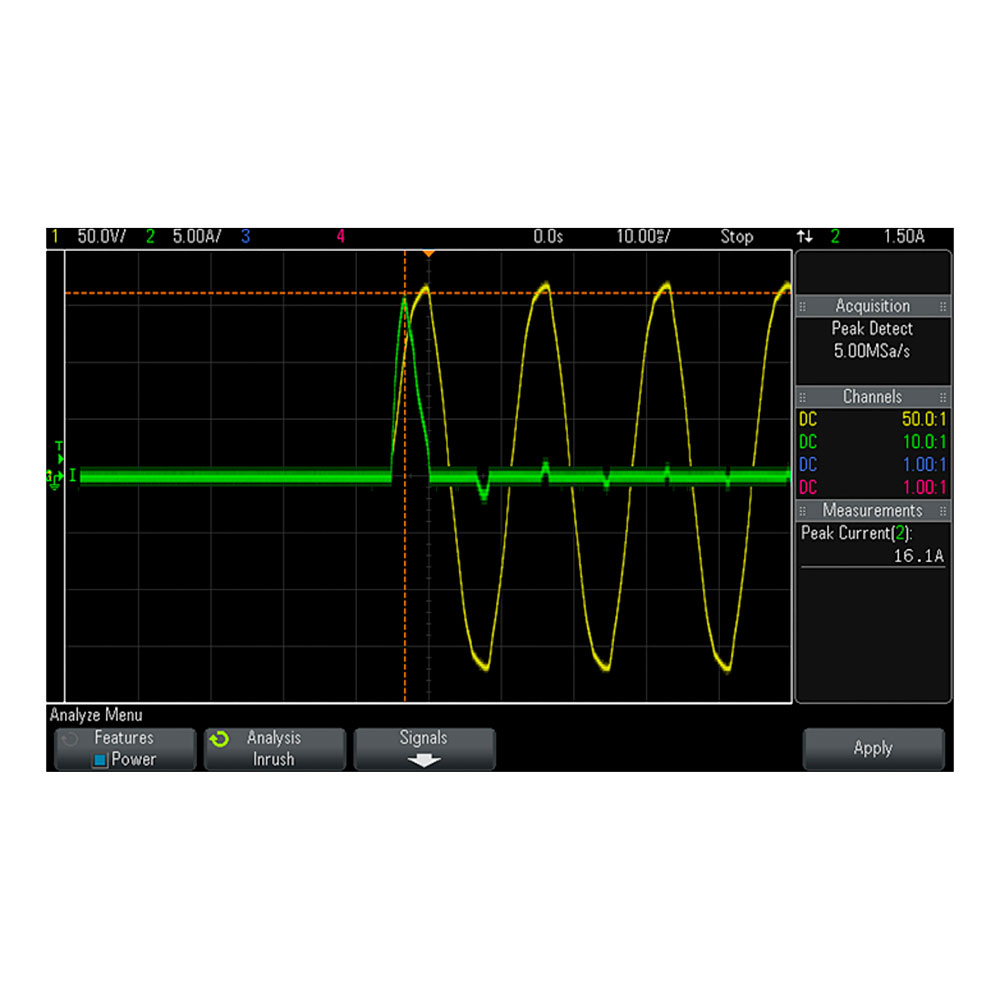

• Пусковой ток

Измерение параметров импульсных источников питания

• Сопротивление открытого канала (Rds-on) и напряжение насыщения коллектор-эмиттер (Vce-sat) (только для осциллографов серии 3000T)

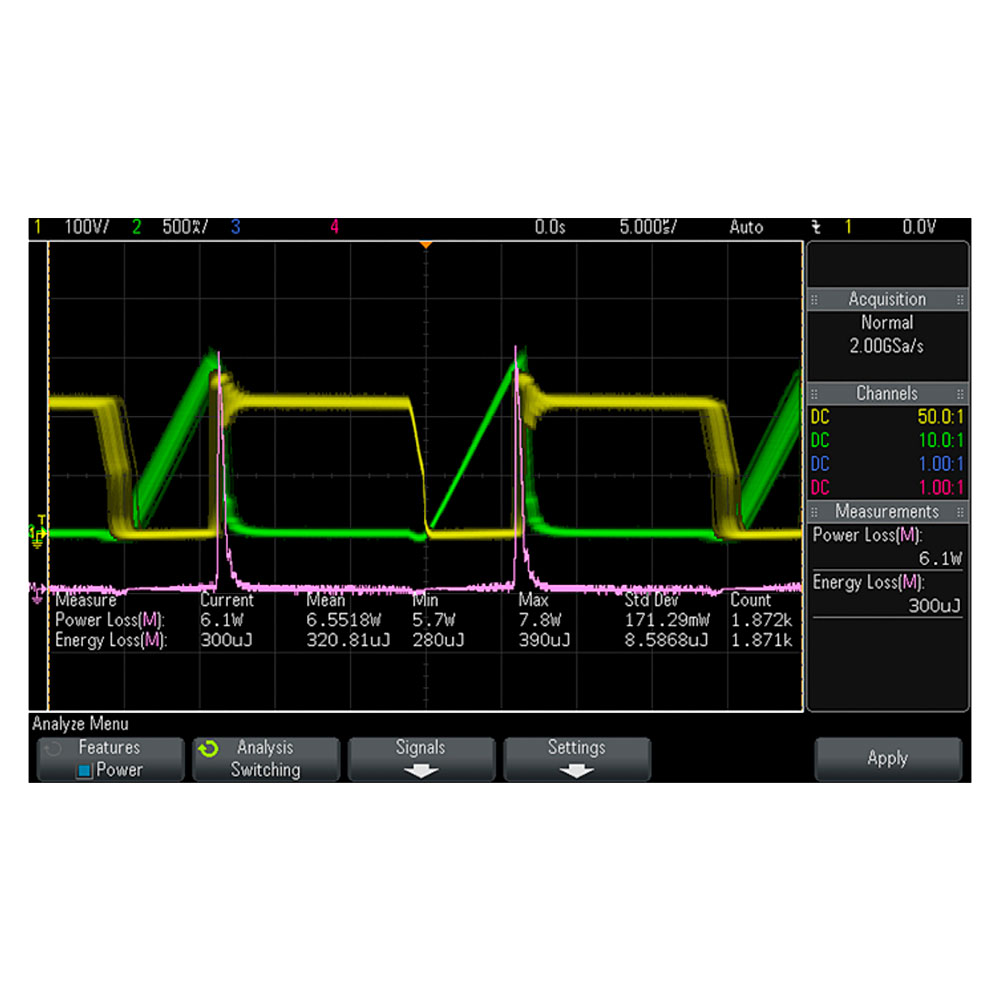

• Потери на переключение (мощность и энергия)
• Скорость нарастания напряжения и тока (dv/dt и di/dt)

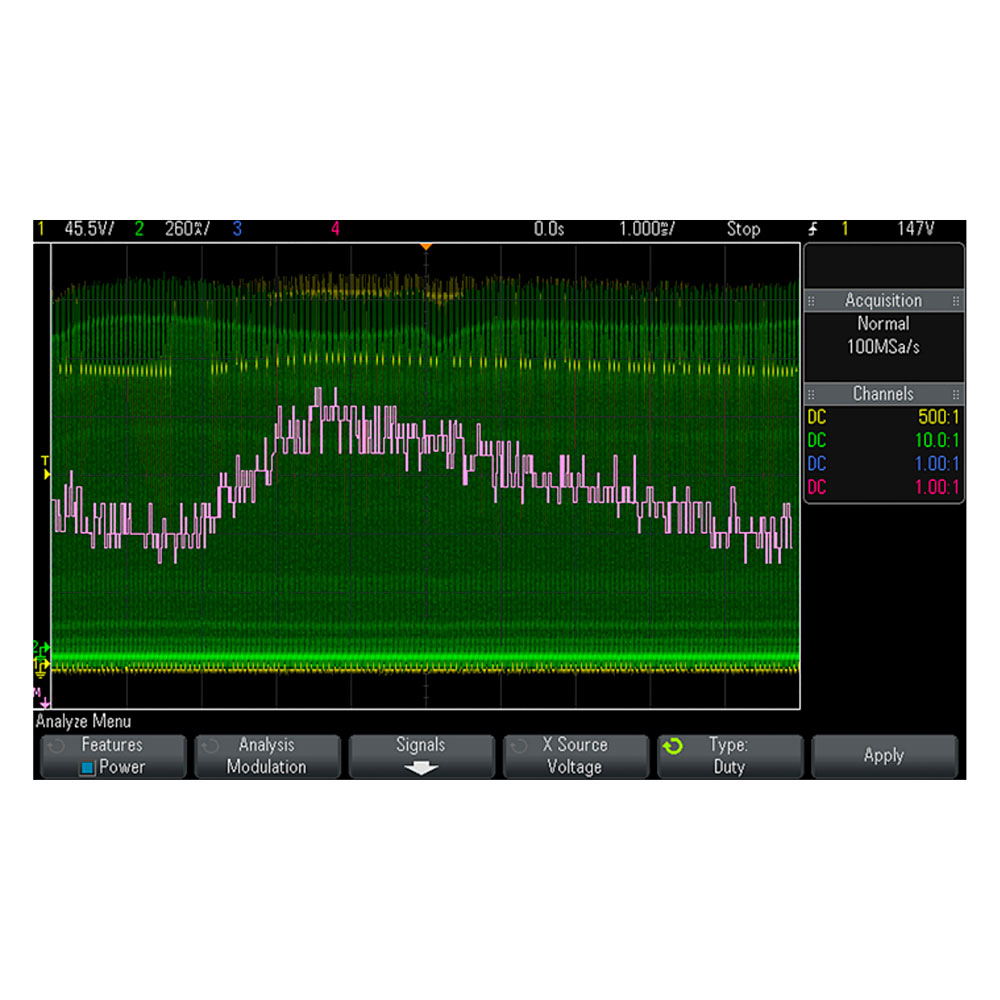

• Анализ модуляции (графики зависимости коэффициента заполнения, длительности импульса, периода, частоты и пр. от времени)

Измерение параметров выходного сигнала

• Пульсации на выходе
• Время включения/выключения
• Время стабилизации при переходе (параметры переходной характеристики)

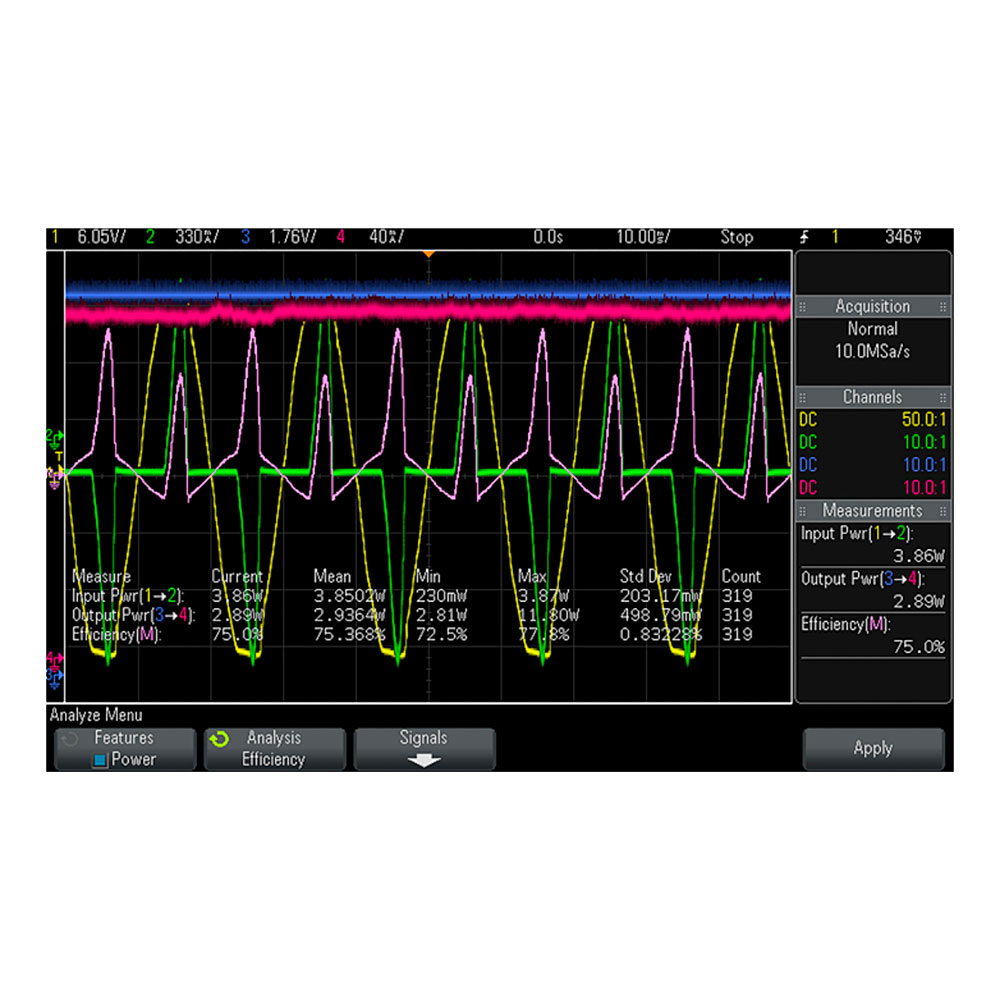

• Коэффициент полезного действия (эффективность)

Измерение частотной характеристики

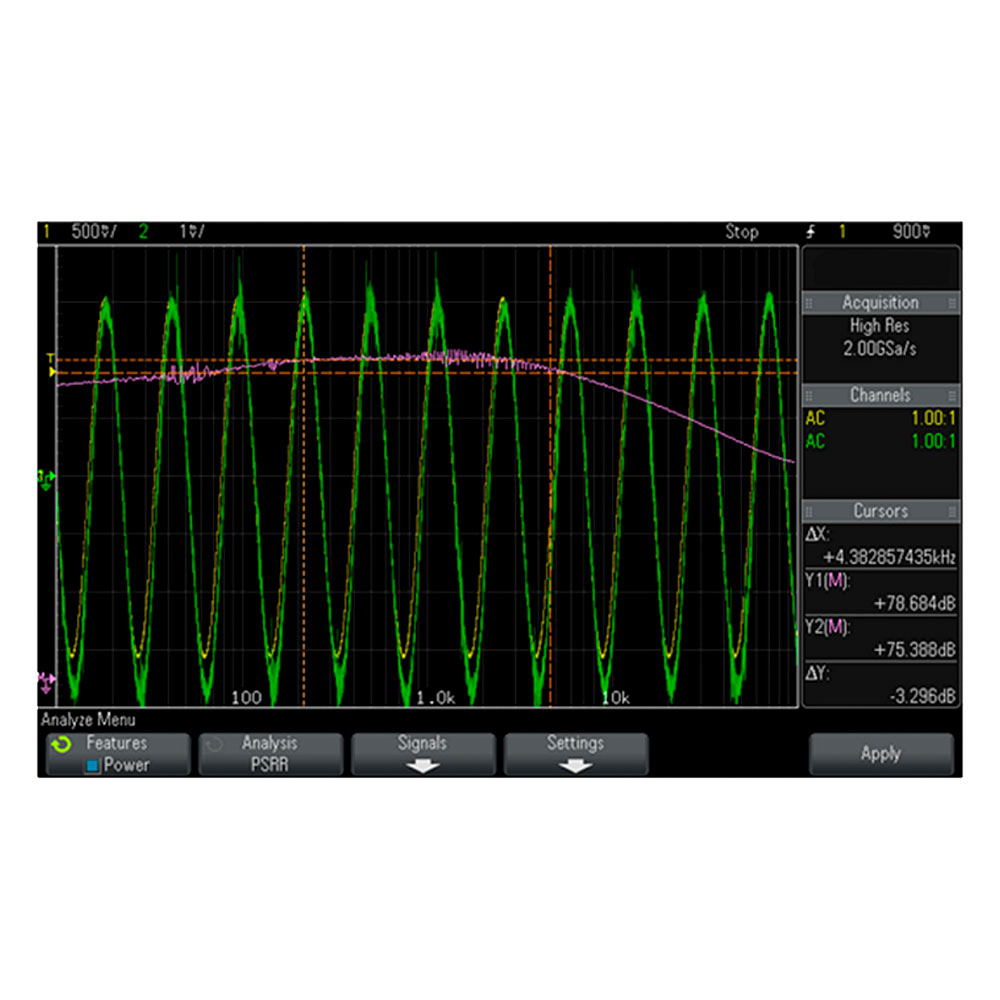

• • Коэффициент подавления пульсации источника питания (PSRR)
  • Отклик контура управления (диаграмма Боде) (только для осциллографов серии 3000T)
